Chargement des cartouches du modèle et de support
La configuration de l’armoire dans Série J5les imprimantes dépend du mode d'impression actif et de l'imprimante spécifique.
Toutes les imprimantes, sauf J5 DentaJet XL
Vous pouvez configurer l'armoire selon les modes d'impression correspondants :
|
•
|
Vitesse de haute qualité
|
Avec ce mode, vous pouvez utiliser 5 matériaux de modèle différents et 1 matériau de support. Deux cartouches de chaque type de matériau peuvent être chargées dans l’armoire à matériaux pour chacun des canaux d’une même tête d'impression, comme illustré dans .
- Le mode Vitesse de haute qualité est disponible sur les imprimantes J55 Prime, J5 MediJet, J5 Digital Anatomy et J5 DentaJet.
- Ne chargez pas le MED625FLX dans le logement de cartouche M5 de l'armoire à matériaux. Pour plus d'informations sur les matériaux biocompatibles, recherchez « Exigences de biocompatibilité » sur le Centre d'assistance Stratasys.
|
•
|
Haute vitesse, Impression longue et Haute qualité Haute vitesse |
Avec ces modes, vous pouvez utiliser 2 matériaux de modèle différents. Quatre cartouches de chaque type de matériau peuvent être chargées dans les canaux d’une même tête d’impression. De plus, 4 cartouches de matériau de support sont chargées dans les canaux de support .
- Le mode High Speed (Haute vitesse) est disponible pour les imprimantes J55 Pro/Prime et J5 MediJet (utilisateurs de GrabCAD Print Pro) et J5 Digital Anatomy.
- Le mode Long Print (Impression longue) est disponible sur les imprimantes J55 Prime, J5 MediJet et J5 DentaJet.
- Le mode High Quality High Speed (Haute qualité Haute vitesse) est disponible sur les imprimantes J5 DentaJet.
- Ne chargez pas le MED625FLX dans le logement de cartouche M5 de l'armoire à matériaux. Pour plus d'informations sur les matériaux biocompatibles, recherchez « Exigences de biocompatibilité » sur le Centre d'assistance Stratasys.
Imprimantes J5 DentaJet XL uniquement
Vous pouvez configurer l'armoire en fonction du mode d'impression correspondant :
Avec ce mode, utilisez 1 matériau du modèle (MED620) et 1 matériau pris en charge (matériau du support), .
Quatre cartouches du même matériau de modèle et 2 cartouches de matériau de support sont chargées, comme suit :
|
•
|
Ch0, Ch1, Ch2 : charger avec le même matériau de modèle (MED620) |
|
•
|
Ch3, Ch4, Ch5 : charger avec le matériau de support |
|
•
|
Haute qualité Haute vitesse
|
Avec ce mode, utilisez 2 matériaux de modèle (matériau du modèle 1 et matériau du modèle 2) et 1 matériau de support (matériau du support), .
Deux cartouches de chaque matériau de modèle et 2 cartouches de matériau de support sont chargées, comme suit :
|
•
|
Ch0 – Ch1 : charger avec le matériau du modèle 1 |
|
•
|
Ch2 – Ch3 : charger avec le matériau du modèle 2 |
|
•
|
Ch4 – Ch5 : charger avec le matériau du support |
Pour charger des matériaux d'impression après l'installation de l'imprimante et après un arrêt prolongé, utilisez l'assistant Material Replacement (Remplacement de matériau).
Important :
Important : si vous devez remplacer le matériau d'impression actuellement installé avec un autre type, voirChangement de matériaux d'impression. Sinon, veillez à remplacer la cartouche de matériau par une cartouche contenant le même type de matériau.
Pour charger le matériau de modèle et de support :
|
N :1.
|
Ouvrez l’armoire à matériaux. |
|
N :2.
|
Chargez les cartouches du modèle et du support dans leurs logements respectifs. |
Remarques :
|
•
|
Le perçage répété du joint de la cartouche peut provoquer des fuites. Pour éviter une fuite au niveau du joint, ne percez pas le joint plus de 10 fois. |
|
•
|
L'interface de l'imprimante affiche les informations de la nouvelle cartouche. |
|
N :3.
|
Vérifiez dans l'interface de l’imprimante que le matériau approprié est détecté et que son poids est affiché. |

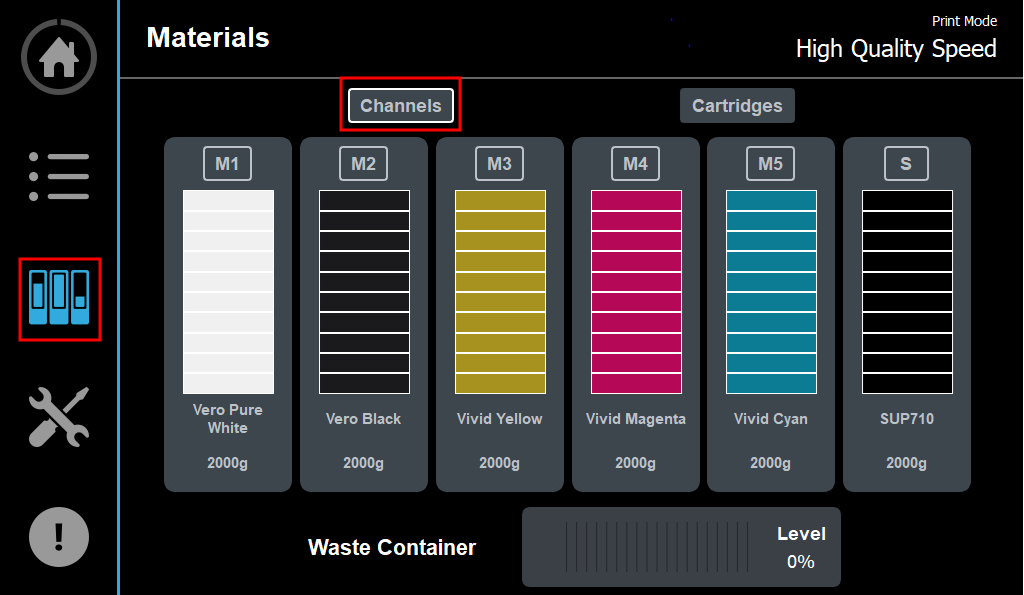

Écran Materials (Matériaux), montrant les canaux
|
•
|
Pour afficher cet écran, appuyez sur l'icône Materials (Matériaux) à gauche et sur l'onglet Cartridges (Cartouches) en haut, comme indiqué. |
|
•
|
L'onglet Cartridges (Cartouches) affiche la quantité totale de matériau disponible pour chaque cartouche. |
Remarques :
|
•
|
Pour les imprimantes J5 (sauf la J5 DentaJet XL), assurez-vous que les cartouches contiennent au moins 50 grammes de matériau. |
|
•
|
Pour les imprimantes J5 DentaJet XL, assurez-vous que les cartouches contiennent au moins 200 grammes de matériau. |
|
N :4.
|
Fermez l’armoire à matériaux, le cas échéant. |
Astuces de chargement et de remplacement des cartouches de matériau :
- Vous pouvez remplacer les cartouches de matériau avant ou pendant l'impression.
- Le type de cartouche est automatiquement détecté par l'imprimante. Si vous remplacez une cartouche contenant un matériau d’un modèle différent, un message s’affiche pour vous demander d’exécuter l’assistant de remplacement de matériau afin d’éliminer l’ancien matériau.
- Si l'imprimante n'est pas de niveau, une partie du matériau d'impression peut ne pas être utilisée et de l'air peut être aspiré dans le tube de matériau.
L'armoire et les cartouches de matériaux contiennent des composants qui identifient les matériaux d'impression chargés.
Altérer ces composants rend l'imprimante inopérante et peut annuler les garanties et les contrats de service de Stratasys.
