Dépose de la tête défectueuse
| 1. | Sur le bloc d'impression, desserrez les vis supérieure et inférieure qui fixent la tête d'impression dans le bloc. (Au besoin, vous pouvez utiliser un tournevis pour desserrer les vis.) |
| 2. | Appuyez sur les vis de blocage supérieure et inférieure pour dégager la tête d'impression. |

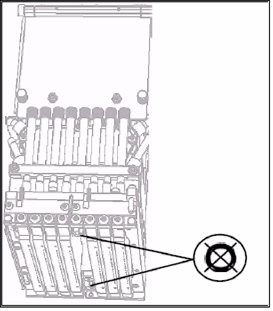

| 3. | Desserrez les vis sur la porte du compartiment qui protège les cartes du pilote de la tête d'impression (A), puis tirez et soulevez la porte (B). |
| 4. | Sortez la carte du pilote de la tête d'impression de son logement de sorte à dégager la tête (A), et retirez-la du fond du bloc d'impression (B). |
| 5. | Veillez à ne pas retirer les deux joints toriques en caoutchouc en même temps que la tête. |
Important
Si les joints n'ont pas été déposés avec la tête, ils sont probablement collés au carter du bloc d'impression. Dans ce cas, retirez-les.
