Anzeige des Objektquerschnitts
Die Funktion Querschnitt ermöglicht es Ihnen, den Innenraum eines Objekts durch „Schneiden“ auf einer beliebigen Achse anzuzeigen. Sie können das Objekt dann ändern, um den Innenraum aus verschiedenen Blickwinkeln zu betrachten. Dies kann für die Entscheidung welche Art von Stützung für die Herstellung des Modells notwendig ist, hilfreich sein (siehe Auswahl der Stärke des Stützmaterials). Die Anzeige des Objektquerschnitts beeinflusst nur die Anzeige der Plattform auf dem Bildschirm, sie ändert das Objekt selbst nicht.
So zeigen Sie einen Querschnitt der Plattform an:
| 1. | Wählen Sie im Menü Tools den Punkt . |
Das Dialogfeld Querschnitt wird geöffnet.
Querschnitt-Dialogfeld
| 2. | Wählen Sie . |
| 3. | Verwenden Sie die Schieberegler für die Achsen X, Y und Z, um die Plattform so zu schneiden, dass Sie den gewünschten Querschnitt sehen. |
|
|

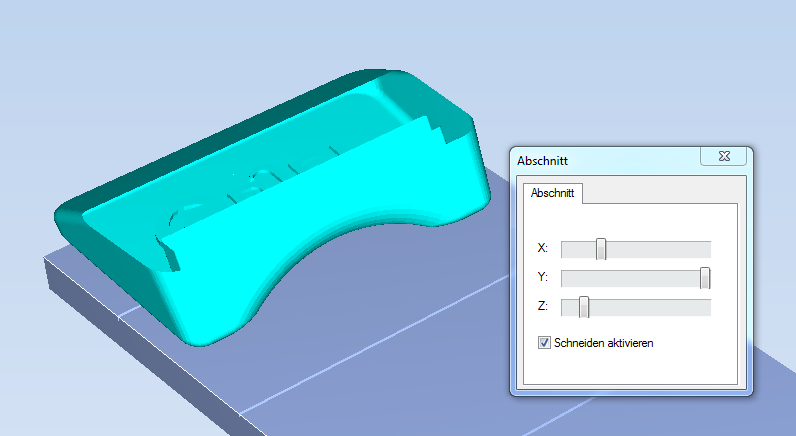

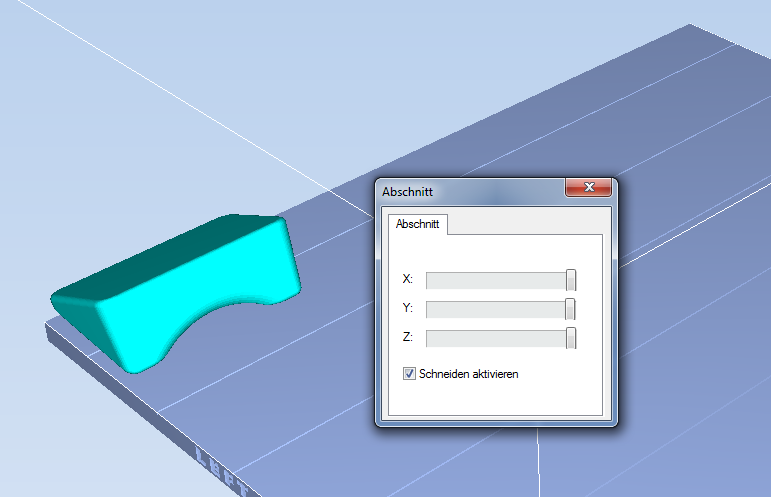

Links: Gesamtansicht; Rechts: Querschnittansicht nach Verwendung des Z-Schiebereglers
