Modifica dell'orientamento di un oggetto

Esistono diversi metodi per modificare l'orientamento degli oggetti sul piano di stampa.

Per ruotare un oggetto:

➢

Selezionare l'oggetto e utilizzare le opzioni del menu Object (Oggetto) .

Per riallineare il piano di un oggetto:

1.

Nella barra multifunzione Tray Settings (Impostazioni vassoio) o Model Settings (Impostazioni modello)—

a.  Fare clic sull'icona nel gruppo Selection (Selezione): o .

2.

Fare clic su una parte di un oggetto sul piano di stampa.

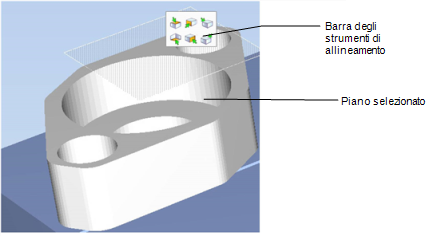

Viene visualizzato il piano selezionato.

3.

Nella barra degli strumenti di allineamento, fare clic sull'icona appropriata per cambiare l'allineamento.

oppure

Nel menu Tools (Strumenti), selezionare Plane Alignment (Allineamento piano), quindi scegliere un'opzione di allineamento.

Per annullare la selezione di un piano dopo aver riallineato gli oggetti sul piano di stampa:

➢

Nella barra multifunzione Tray Settings (Impostazioni vassoio) o Model Settings (Impostazioni modello)—

a.  Fare clic sull'icona nel gruppo Selection (Selezione): o .

b.  Nella barra degli strumenti mobile, fare clic sull'icona Select Element (Seleziona elemento) o sull'icona Select Group (Seleziona gruppo):

oppure

➢

Nel menu Tools (Strumenti), selezionare Plane Alignment (Allineamento piano) > Select Plane (Seleziona piano).

Per capovolgere un oggetto di 180 gradi rispetto a uno degli assi:

1.

Selezionare l'oggetto.

2.

Selezionare Flip (Capovolgi) > Flip X / Flip Y / Flip Z (Capovolgi X / Capovolgi Y / Capovolgi Z) nel menu Object (Oggetto).

Per eseguire modifiche precise all'orientamento dell'oggetto su uno degli assi:

1.

Selezionare l'oggetto.

2.

Aprire la finestra di dialogo Transform (Trasforma).

3.

Modificare i parametri di rotazione per ciascun asse.
