更換幫浦管

Objet30 印表機中的幫浦管是在定期的預防性維護工作中進行更換（請參見）。

要更換幫浦管：

N：1。 準備下列工具及材料：
•   鍵
•   平頭螺絲起子
•   防護手套
•   清潔布
•   鋼絲鉗
•   三個更換用的管子和纜線束帶
在套件中提供的三個管子是一樣的；它們可以用在本部分中描述的幫浦中。
N：2。 關閉印表機應用程式。
N：3。 關閉印表機電腦，在螢幕關掉後等候 60 秒後再關掉主電源開關。
注意：
在遠端連線結束後，螢幕就會立刻關閉—而且是在電腦關機前就關閉。
在電腦關機前就關掉印表機可能會造成損壞。
N：4。 打開材料櫃。

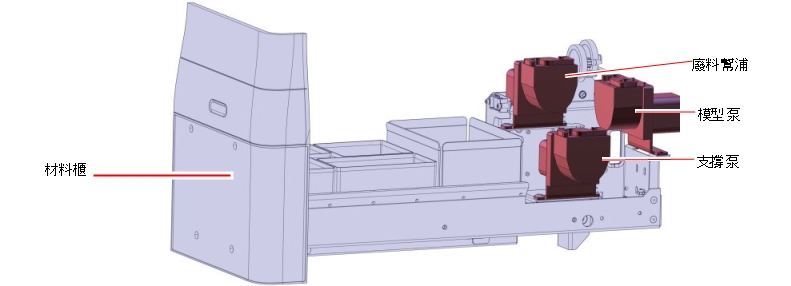

材料幫浦

N：5。 卸下三個用來固定右側印表機面板的螺釘，然後卸下面板。
注意：
請小心卸下螺釘，以免螺釘落下並刮傷印表機面板。

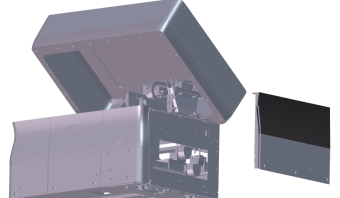

右側的印表機面板已移除

N：6。 戴上防護手套。
警告：毒性和腐蝕性材料
與樹脂接觸時間過長可能引起皮膚不適。請在繼續作業前戴上防護手套。
N：7。 移除垃圾桶蓋。

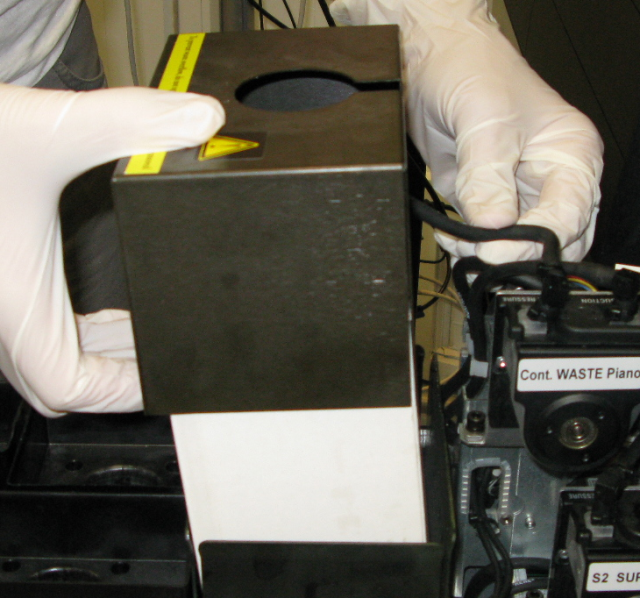

移除垃圾桶蓋

N：8。 鬆開將廢料管連接到容器的蓋子。
N：9。 小心地將垃圾桶提出來，並將其從印表機中移除。
N：10。 把清潔布放在廢料隔間裡，將漏出的任何材料都吸掉。
N：11。 將材料櫃拉到其滑道的最盡頭，如圖示：

A：a。將櫃子稍微向內推。

A：b。將延伸閂提起來然後把櫃子整個拉出來。

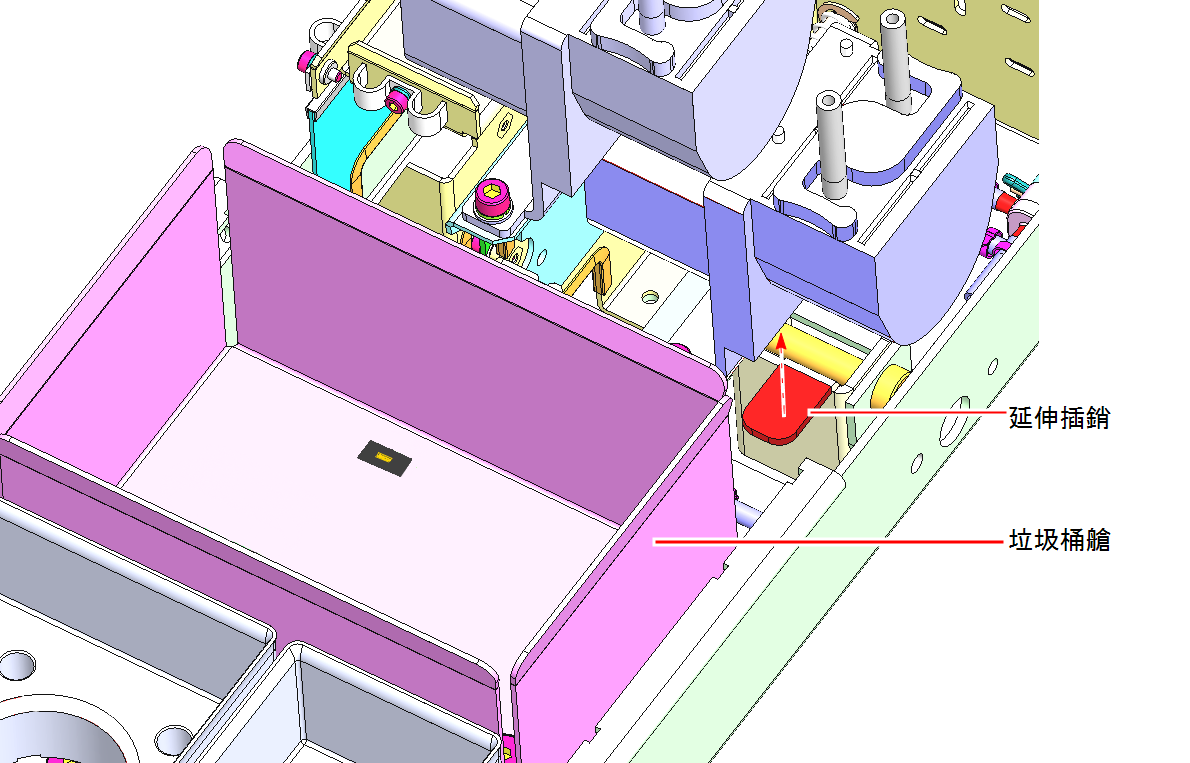

材料櫃延伸閂

廢料幫浦管

要更換垃圾幫浦管：

N：1。 在廢料幫浦上，找到位在 PRESSURE（壓力）標籤旁的管子。

連接到廢料幫浦的管子

N：2。 在管子上作記號。
N：3。 在從幫浦延伸出來的管子末端上，將纜線束帶小心剪開並移除。

廢料幫浦

N：4。 在從幫浦延伸出來的管子末端上，將管子連同上面的條材一起拔下來。
如果您無法順利將管子的條材從幫浦上的管子拔下來，請在管子上割一道切口，如圖所示。

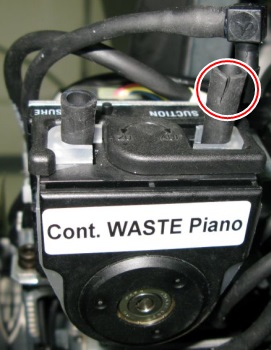

從廢料幫浦拔下來的管子

N：5。 如圖所示，鬆開管閂。

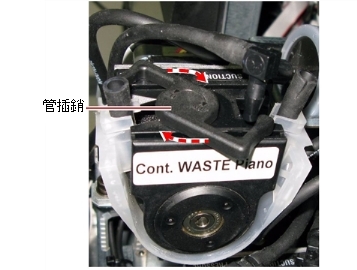

鬆開管閂

N：6。 將幫浦管子連同固定器一起從幫浦組件中移出來。

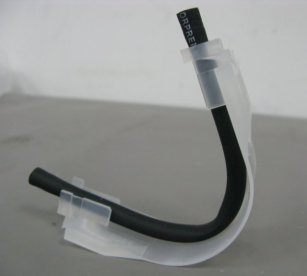

移開管子和管子固定器

N：7。 從管子固定器上移除管子並丟棄。
注意：
管子含有未固化的列印材料。請依照適用的環境法規將其棄置。
N：8。 將新的管子裝到管子固定器上。
請確認管子從管子固定器上每一邊延伸出來的長度為相等。
N：9。 將管子固定器插入幫浦組件中。
N：10。 關上管閂。

在關上管閂時，應該會聽到其卡入的聲音。

注意：
曲折的管子可導致材料漏出，並損壞印表機。在固定管閂時，請確認不可折到（擠壓）周圍的管子。
N：11。 將您在第 N：2 步中作記號的管子連接到從幫浦延伸出來，位在 PRESSURE（壓力）標籤旁的管子。
N：12。 將其他的管子連接到從幫浦延伸出來，位在 SUCTION（吸力）標籤旁的管子。
N：13。 用纜線束帶將每條管子與條材固定在一起。剪掉多出的長度。
N：14。 移除您在第 N：2 步中裝上的標籤。

支撐幫浦管

要更換支撐幫浦管：

N：1。 把材料櫃拉到半開，這樣才能從印表機右側底盤的開口接觸到支撐幫浦。

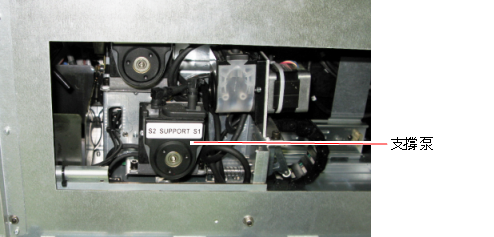

印表機右側

N：2。 在支撐幫浦上，找到位在 PRESSURE（壓力）標籤旁的管子。
N：3。 把這條管子作記號，稍後才能正確連接上。

更換的步驟與更換廢料幫浦的步驟相同。請繼續第 N：2在管子上作記號。 步。

模型幫浦管

要更換模型幫浦管：

N：1。 在模型幫浦背面，按下圖用 4 公釐的六角扳手 (Allen) 移除螺釘。

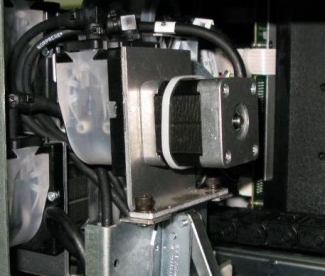

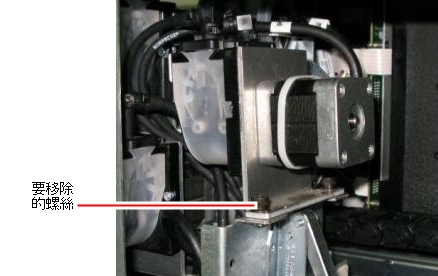

模型幫浦—要移除的固定螺釘

N：2。 鬆開（但不移除）另一個固定螺釘。

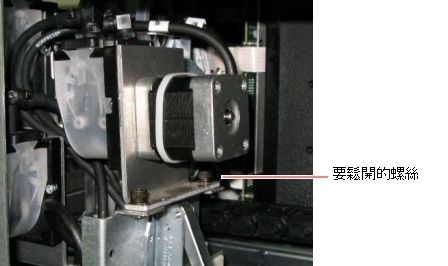

模型幫浦—要鬆開的固定螺釘

N：3。 轉動模型幫浦組件，讓幫浦面向您。

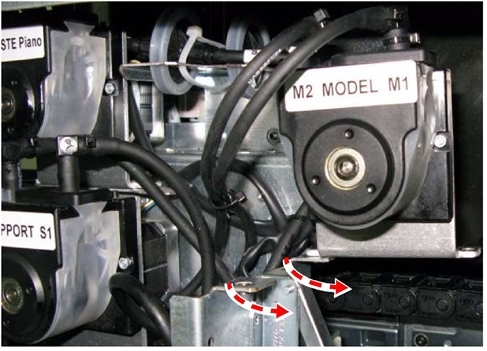

已轉動的模型幫浦組件

N：4。 在模型幫浦頂部，找到位在 PRESSURE（壓力）標籤旁的管子。
N：5。 在管子上作記號。

更換的步驟與更換廢料幫浦的步驟相同。繼續進行第 N：2在管子上作記號。 步，然後將幫浦恢復至工作位置。

要將模型幫浦恢復至工作位置：

N：1。 轉動模型幫浦，讓幫浦面向材料櫃。
N：2。 用兩個螺釘將模型幫浦固定在印表機上。

將之前移除的固定螺釘插入並鎖緊，並鎖緊您之前鬆開的螺釘。

恢復至工作位置的模型幫浦

將印表機恢復至工作狀態

要將印表機恢復至工作狀態：

N：1。 將清潔布從廢料隔間中移除，並確認隔間已經擦乾淨。
N：2。 將垃圾桶放在材料櫃中，並把連接到排出管的蓋子裝上。
重要：
在裝上廢料管時，要用單手拿好廢料袋。否則廢料袋會變得扭曲，導致材料的流動受阻。

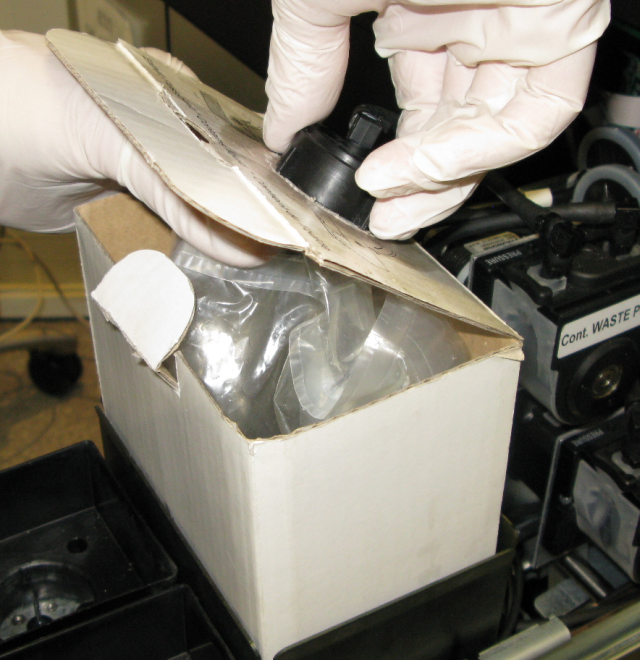

裝好廢料管的垃圾桶

N：3。 把蓋子放在垃圾桶上，並確認排出管未被彎曲。
重要：
如果在沒有垃圾桶蓋的狀況下操作印表機，會造成廢料重量的測量不準確，並導致廢料溢入印表機中。

安裝在垃圾桶上的蓋子

N：4。 裝上右側的印表機面板。
請確認在安裝面板時，材料櫃是打開的。
N：5。 關閉材料櫃。
N：6。 請確認右側面板與材料櫃已對齊妥當。
N：7。 打開印表機電源。
重要：
打開印表機電源會開啟廢料幫浦，而當您開啟印表機應用程式時，幫浦就會停止運作。如果您在打開印表機電源時，聽到幫浦發出不尋常的噪音，請檢查廢料幫浦管固定器是否已安裝妥當。如有需要，移除管子固定器並重新安裝。
N：8。 打開印表機控制應用程式。
重要：
如果您在列印時，聽到幫浦區域發出不尋常的噪音，請檢查模型幫浦或支撐幫浦管固定器是否已安裝妥當。如有需要，移除管子固定器並重新安裝。
