在成型托盤上放置物件

要在成型托盤上放置物件：

N：1。

開啟Insert（插入）對話框—

•

從 Object（物件）功能表中，選擇 Insert（插入）。

或—

•

在 Tray Settings（托盤設定）功能區內，按一下

。

或—

•

在成型托盤上按右鍵，並從內容功能表中選擇 Insert （插入）。

Insert（插入）對話框就會出現。

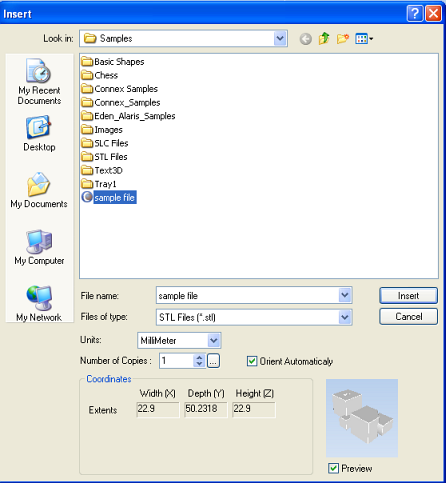

Insert（插入）對話框

N：2。

在Look in（從此尋找）欄位中，顯示適當的資料夾。

N：3。

在Files of type（檔案類型）欄位中，選擇要顯示的檔案類型。

N：4。

選擇需要的檔案，並確定它出現在 File name（檔案名稱）欄位中。

如果 Preview（預覽）勾選方塊已經選取，物件就會顯示在所示。

當物件放置在成型托盤上時，就會顯示Model Settings（模型設定）功能區。

N：5。

按需要選擇下列任一個選項：

•

物件的測量單位可以選擇Units（單位） — Millimeters（公釐）或 inches（英吋）。

3D 檔案含有物件的比例，但不含其測量單位。因此在插入物件時，請確認已正確選擇 millimeters（公釐）或 inches（英吋）。否則在成型托盤上的物件尺寸可能會變得太大或太小。要變更已放置在托盤上的物件測量單位，請參見測量單位。

•

Number of copies（物件數目） — 要放置多少份同樣的物件在成型托盤上。

•

Orient Automatically（自動定位） — 自動定位在成型托盤上的物件以提高模型成型的效率。

說明：顯示在 Insert（插入）對話框內的 Coordinates（坐標）部分裡的範圍值，是代表物件在每個軸上的最高值。這些維度對應的是物件周圍的虛擬「定界框」（請參見第透過定界框顯示的模型頁的）。

N：6。

按一下 Insert（插入）。

Objet Studio 在成型托盤上以及模型樹內放置物件。

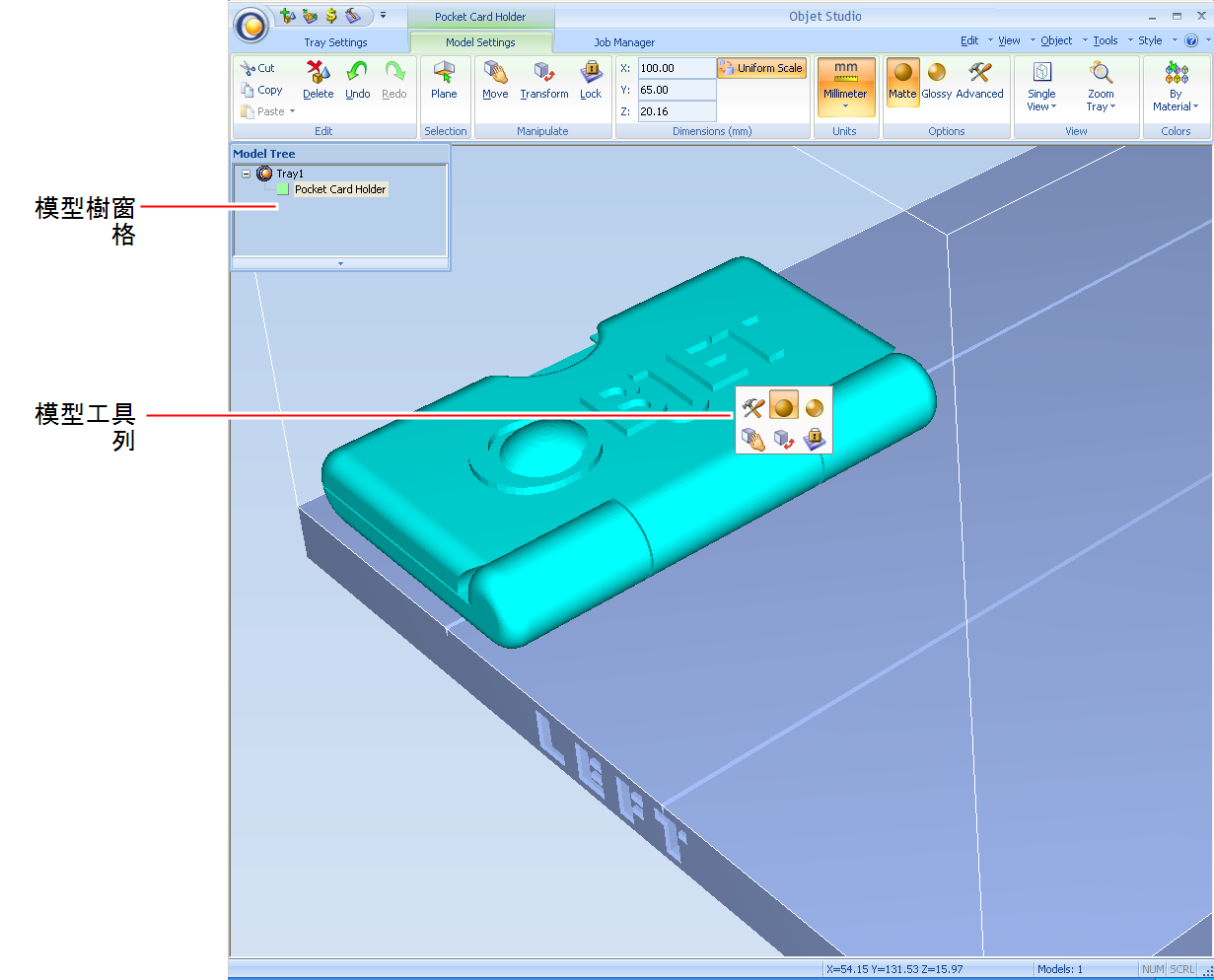

預設畫面版面

當物件放置在成型托盤上時，就會顯示Model Settings（模型設定）功能區。

如果物件超過了特定尺寸，Loading Placed Elements（載入放置的元件）對話框就會出現。

您可藉由變更 Large Files（大檔案）設定以加快打開大檔案的速度 — 請參見載入大檔案。

在將 objdf 檔案放置到成型托盤前， Objet Studio 必須先提取元件 stl 檔案，以及關於其相對擺位和模型材料的資訊。為此，Objet Studio 會在同樣的位置裡建立一個與 objdf 檔案同名的資料夾。

如果您要開啟 objdf 檔案，Insert（插入）對話框也會包括 Materials（材料）欄位以顯示物件的列印指派材料（如下）。

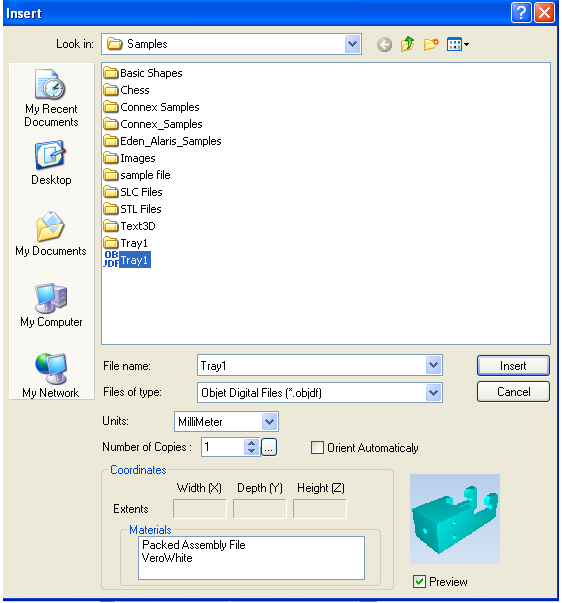

Insert（插入）對話框（objdf 檔案）

如果某部件是以您的系統不支援的材料所定義，或是已在成型托盤上的物件使用了不同的材料，就會出現警告訊息。
