更换泵管

Objet30 打印机中的泵管在定期预防性维护期间更换（请参见 ）。

若要更换泵管：

1.   准备以下工具和材料：
•   扳手
•   平头螺丝刀
•   防护手套
•   清洁布
•   钢丝钳
•   三根更换泵管和束线带
套件中提供的三根泵管是相同的，可在本节描述的中泵中使用它们。
2.   关闭打印机应用程序。
3.   关闭打印机计算机，在显示器变为空白之后等待 60 秒，然后关闭主电源开关。
注意事项：
只要远程链接中断，显示器就会变为空白（在计算机关闭之前）。
在计算机关闭之前关闭打印机会造成损害。
4.   打开材料抽屉。

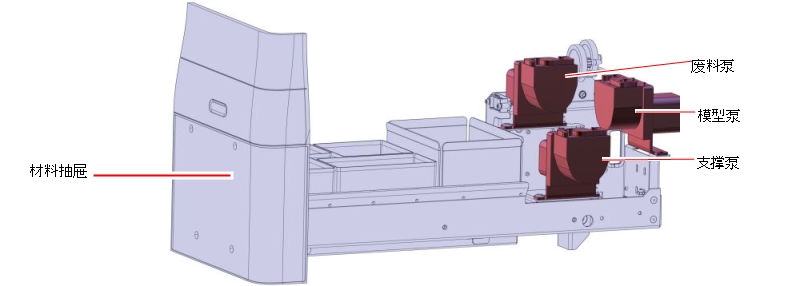

材料泵

5.   卸下固定右侧打印机面板的三颗螺钉，然后卸下面板。
注意事项：
仔细卸下螺钉，避免螺钉掉落并刮伤打印机面板。

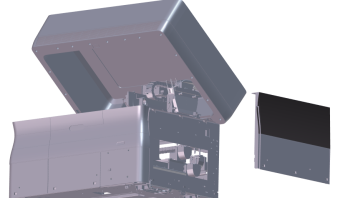

取下右侧打印机面板

6.   戴上防护手套。
警告：有毒和腐蚀性材料
与光敏树脂的长时间接触可导致皮肤刺激。戴上防护手套方可继续操作。
7.   卸下废料容器盖。

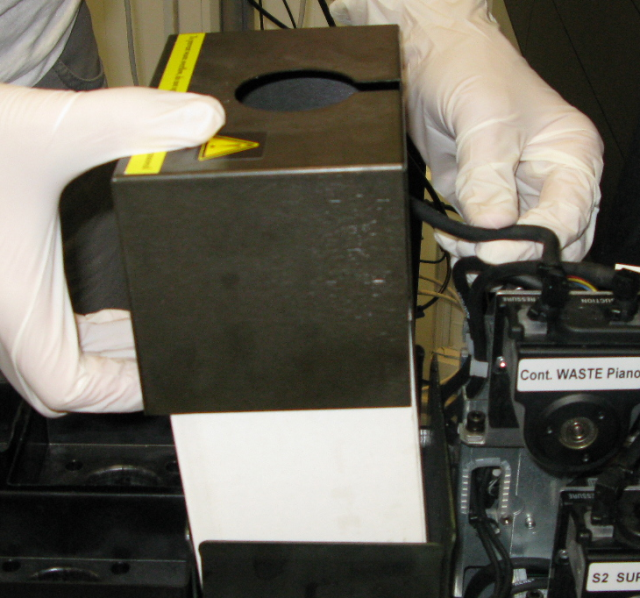

卸下废料容器盖

8.   松开连接废料管与容器的螺帽。
9.   小心滑出提起废料容器，将其从打印机卸下。
10.   将清洁布放入废料室，吸收泄漏的材料。
11.   完全抽出材料抽屉，如下所示：

a.  轻轻地向内部推动抽屉。

b.  抬起拉伸插销并完全拉出抽屉。

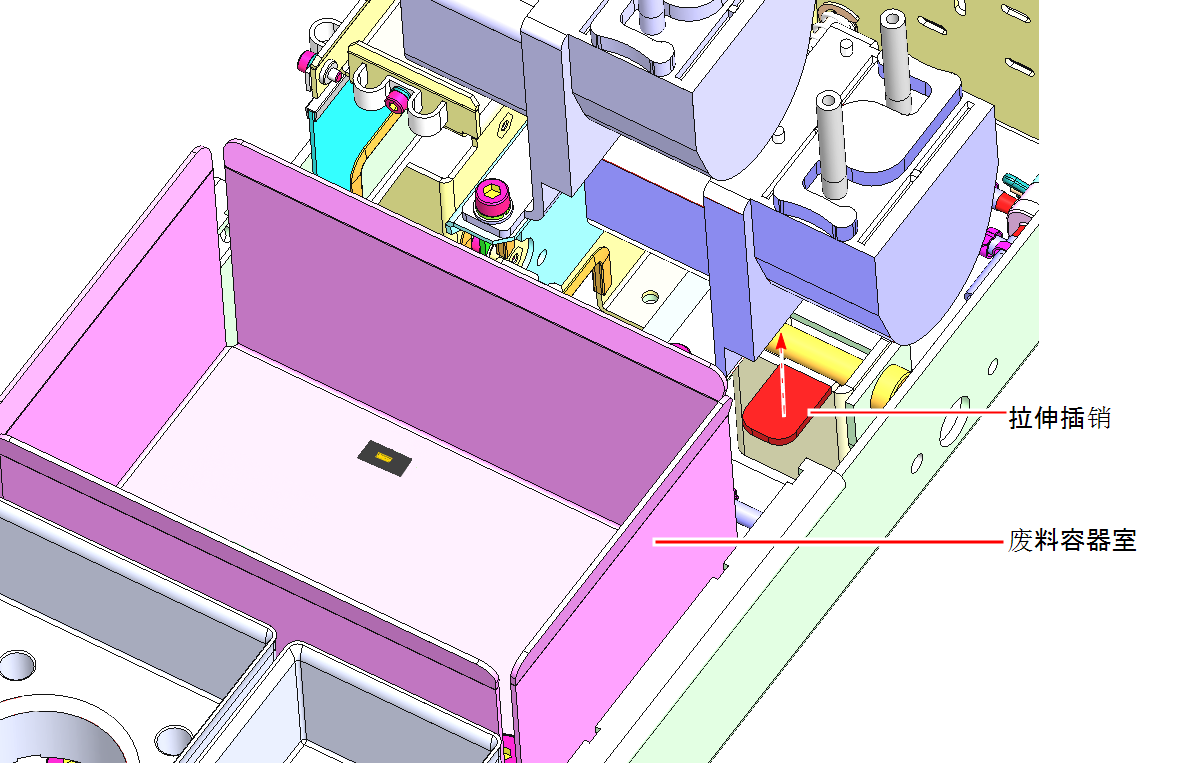

材料抽屉拉伸插销

废料泵管

若要更换废料泵管：

1.   在废料泵的顶部，找到位于 PRESSURE（压力）标签附近的管子。

连接到废料泵的管子

2.   标记该管。
3.   仔细切断并移除从泵延伸出来的管末端的束线带。

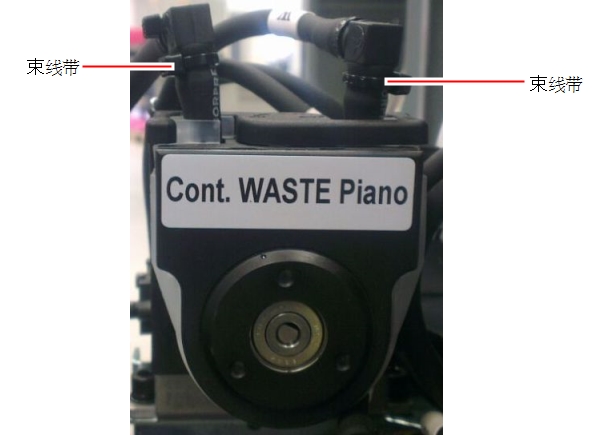

废料泵

4.   通过接头断开管，该接头位于从泵延伸出来的管的末端。
如果很难将管接头从泵管上断开，可轻微割开管子，如图所示。

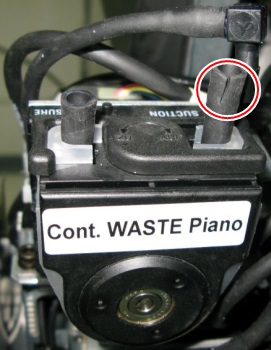

与废料泵断开的管子

5.   松开管插销，如图所示。

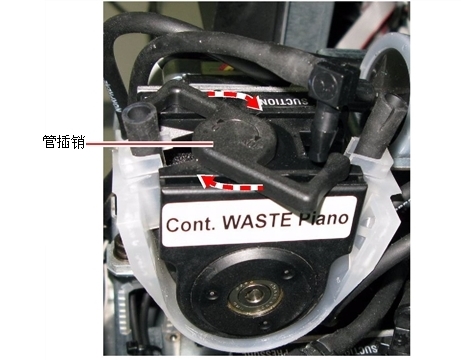

松开管插销

6.   将泵管及其支架从泵组件上拆下。

拆下管子和管支架

7.   将管从管支架中移除，然后丢弃管子。
注意事项：
管中包含未凝固的打印材料。根据适用的环境法规丢弃管子。

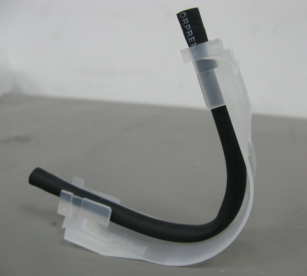

8.   将新的管子附到管支架上。
确保管子在管支架的两端以同等长度延伸。
9.   将管支架插入泵组件。
10.   关闭管插销。

关闭插销时，您应听到咔哒声。

注意事项：
压坏的管子可能造成材料泄漏，泄漏的材料可能损坏打印机。在固定管插销时，确保不会压住（挤压）周围的管子。
11.   将在步骤 2 中标记的管子附到从 PRESSURE（压力）标签附近的泵延伸出来的管子上。
12.   将另一根管子附到从 SUCTION（抽吸）标签附近的泵延伸出来的管子上。
13.   使用束线带将每根管子固定到对应的接头上。切除过长的管子部分。
14.   取走在步骤 2 中贴上的标签。

支撑泵管

若要更换支撑泵管：

1.   将抽屉关闭大约一半，这样可从打印机右侧机箱的开口处接触到支撑泵。

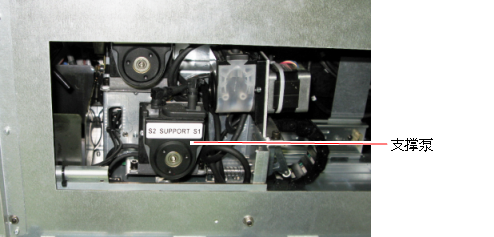

打印机的右侧

2.   在支撑泵上，找到位于 PRESSURE（压力）标签附近的管子。
3.   标记该管，以便在稍后正确连接。

更换过程与废料泵的管更换相同。继续步骤标记该管。 2。

模型泵管

若要更换模型泵管：

1.   在模型泵的背部，按下图所示使用 4 毫米 Allen 六角扳手拆除螺丝。

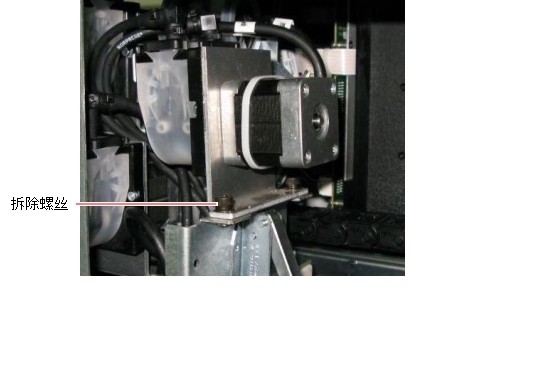

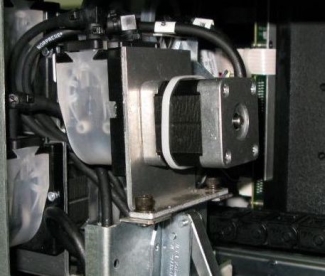

模型泵—拆除固定螺丝

2.   松开（但不移除）另一颗固定螺丝。

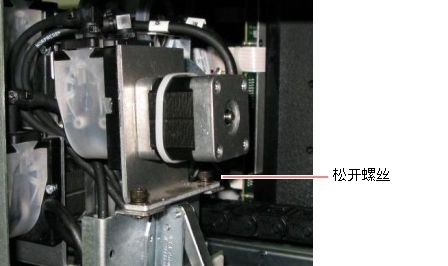

模型泵—松开固定螺丝

3.   转动模型泵组件，使其面朝向您。

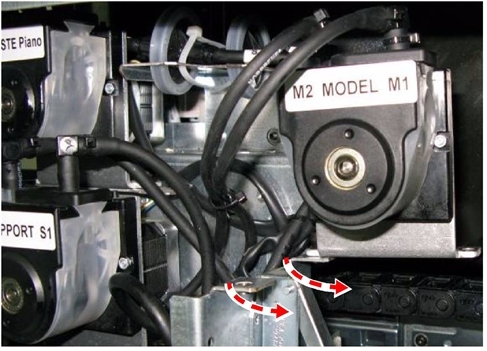

转动模型泵组件

4.   在模型泵的顶部，找到位于 PRESSURE（压力）标签附近的管子。
5.   标记该管。

更换过程与废料泵的管更换相同。继续步骤 2 标记该管。，然后将泵放回其工作位置。

若要将模型泵放回其工作位置：

1.   转动模型泵组件，使其面朝向抽屉。
2.   使用两颗螺丝将模型泵固定到打印机上。

插入并拧紧之前拆下的固定螺丝，并且拧紧松开的螺丝。

工作位置中的模型泵

使打印机恢复工作状态

若要使打印机恢复工作状态：

1.   取走废料室中的清洁布，确保废料室已经过清理。
2.   将废料容器置于材料抽屉，并将连接排放管的盖帽连接上。
重要说明：
连接废料管时用一只手稳住废料袋。否则，废料袋会扭曲，从而影响材料流动。

连接了废料管的废料容器

3.   将盖子放在废料容器上，确保排放管通畅并且未弯曲。
重要说明：
在没有废料容器盖的情况下操作打印机会导致对废料重量的测量不准确，这会导致废料溢出到打印机中。

安装在废料容器上的盖子

4.   装上右侧打印机面板。
在装上面板时请确保材料抽屉已打开。
5.   关闭材料抽屉。
6.   请确保右侧面板和抽屉正确对齐。
7.   切换打印机。
重要说明：
切换打印机会激活废料泵，而在您打开打印机应用程序时会停止工作。如果在切换打印机时听到泵中有不寻常的声音，请确认已正确安装废料泵管支架。如有需要，请拆下管支架并重新安装。
8.   打开打印机控制应用程序。
重要说明：
如果在打印期间听到泵区域中有不寻常的声音，请确认已正确安装模型泵或支撑泵管支架。如有需要，请拆下管支架并重新安装。
