Замена трубок насосов

Замена трубок насосов в принтерах Objet30 выполняется в ходе периодического профилактического обслуживания (см. ).

Замена трубок насосов:

1.   Подготовьте следующие инструменты и материалы:
•   ключ
•   отвертка с плоским лезвием
•   защитные перчатки
•   ткань для очистки
•   кусачки
•   три сменные трубки и кабельные стяжки
Три трубки, входящие в комплект, идентичны, их можно использовать в насосах, описанных в данном разделе.
2.   Закройте приложение принтера.
3.   Завершите работу компьютера принтера, подождите 60 секунд после выключения монитора и включите главный компьютер.
Внимание!
Монитор отключается сразу же после завершения работы удаленного рабочего стола, до завершения работы компьютера.
Отключение до завершения работы компьютера может вызвать повреждения.
4.   Откройте ящик с материалами.

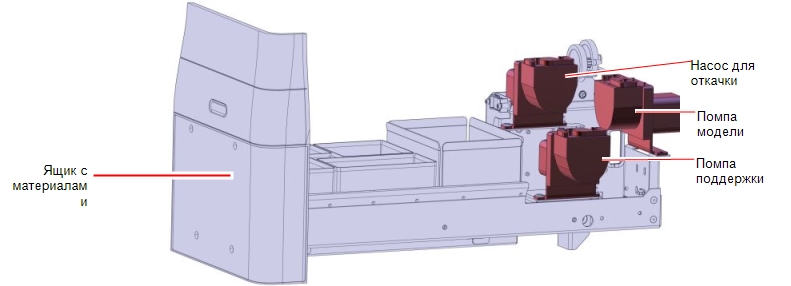

Насосы материалов

5.   Извлеките три винта, которыми крепится правая панель принтера, и снимите панель.
Внимание!
Извлекайте винты осторожно, чтобы они не упали и не поцарапали панель принтера.

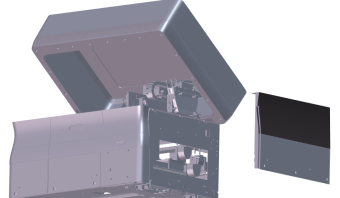

Правая панель принтера снята

6.   Наденьте защитные перчатки.
Осторожно! Токсичные и коррозионные материалы
Длительный контакт с исходным материалом может привести к раздражению кожи. Прежде чем продолжить, наденьте защитные перчатки.
7.   Снимите крышку с контейнера для отходов.

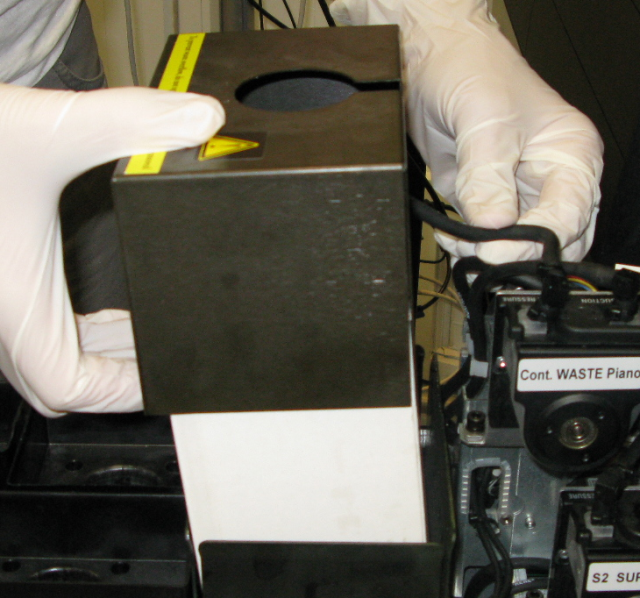

Снятие крышки с контейнера для отходов

8.   Отвинтите колпачок, соединяющий трубку для отходов с контейнером.
9.   Осторожно выдвиньте контейнер для отходов, чтобы извлечь его из принтера.
10.   Поместите очистную ткань в отсек для контейнера с отходами, чтобы она впитывала протекший материал.
11.   Выдвиньте ящик с материалами до самого конца, как показано ниже:

a.  Легким движением толкните ящик внутрь.

b.  Поднимите защелку и полностью вытащите ящик.

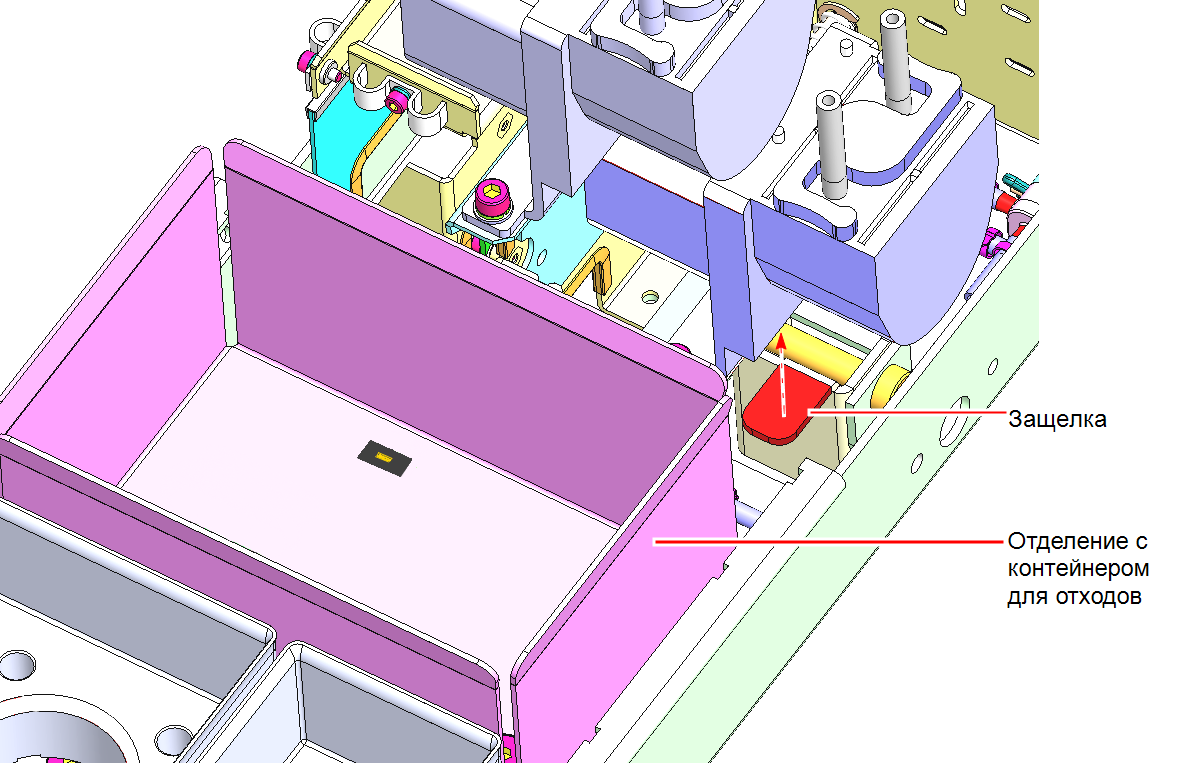

Защелка ящика с материалом

Трубка насоса для откачки отходов

Замена трубки насоса для откачки отходов:

1.   Найдите трубку в верхней части насоса для откачки отходов, рядом с ярлыком PRESSURE.

Трубки, подсоединенные к насосу для откачки отходов

2.   Пометьте трубку.
3.   Осторожно разрежьте и снимите кабельные стяжки на концах трубки, выступающих из насоса.

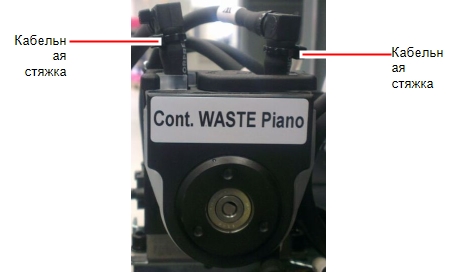

Насос для откачки отходов

4.   Отсоедините трубки с креплениями от концов трубки, выступающих из насоса.
Если при отсоединении креплений трубки от трубок насоса возникают трудности, сделайте в трубке небольшой разрез, как показано на рисунке.

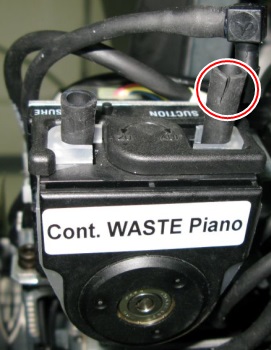

Трубки, отсоединенные от насоса для откачки отходов

5.   Освободите защелку трубки, как показано на рисунке.

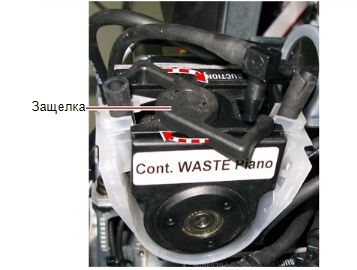

Освобождение защелки трубки

6.   Извлеките трубку насоса с держателем из узла насоса.

Извлечение трубки и держателя

7.   Извлеките трубку из держателя и выбросьте ее.
Внимание!
Трубка содержит незатвердевший печатный материал. Утилизируйте его в соответствии с применимыми экологическими нормами.

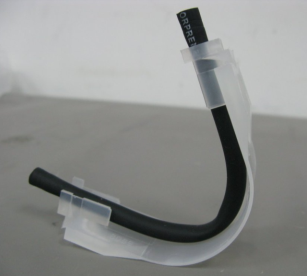

8.   Присоедините к держателю новую трубку.
Убедитесь, что трубка выступает с каждого конца держателя на одинаковую длину.
9.   Вставьте держатель трубки в сборку насоса.
10.   Закройте защелку трубки.

Когда защелка закроется, будет слышен щелчок.

Внимание!
Гофрированные трубки могут стать причиной протечки материала, который может повредить принтер. При закреплении защелки трубки убедитесь, что не сжаты соседние трубки.
11.   Присоедините трубку, помеченную ярлыком в пункте 2, к трубке, выступающей из насоса рядом с надписью PRESSURE (давление).
12.   Присоедините другую трубку к трубке, выступающей из насоса рядом с надписью SUCTION (всасывание).
13.   Прикрепите каждую трубку к креплению с помощью кабельной стяжки. Отрежьте лишнее.
14.   Удалите ярлык, прикрепленный в пункте 2.

Трубка насоса вспомогательного материала

Замена трубки насоса вспомогательного материала:

1.   Закройте ящик приблизительно наполовину, чтобы до трубки с вспомогательным материалом можно было добраться через отверстие в корпусе с правой стороны принтера.

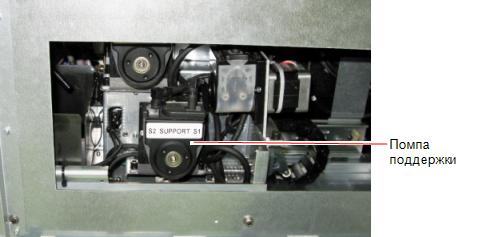

Принтер — вид справа

2.   На насосе для вспомогательного материала найдите трубку рядом с надписью PRESSURE (давление).
3.   Пометьте трубку, чтобы ее можно было правильно подключить позднее.

Процедура замены такая же, как для трубки насоса для откачки отходов. Переходите к пункту 2 Пометьте трубку..

Трубка насоса модельного материала

Замена трубки насоса модельного материала:

1.   В задней части насоса модельного материала извлеките винт, показанный ниже, с помощью 4-миллиметрового шестигранного ключа (Allen).

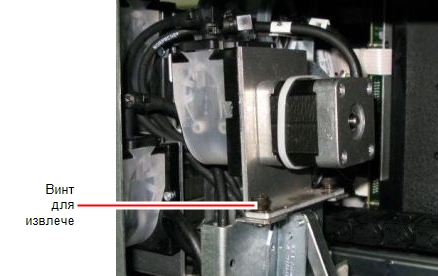

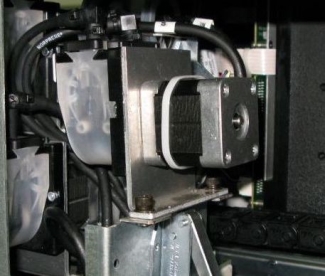

Насос модельного материала — крепежный винт, который нужно извлечь

2.   Ослабьте (не извлекайте) другой крепежный винт.

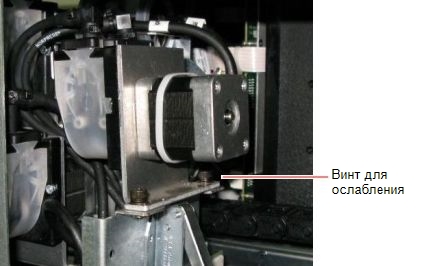

Насос модельного материала — крепежный винт, который нужно ослабить

3.   Разверните узел насоса модельного материала передней стороной к себе.

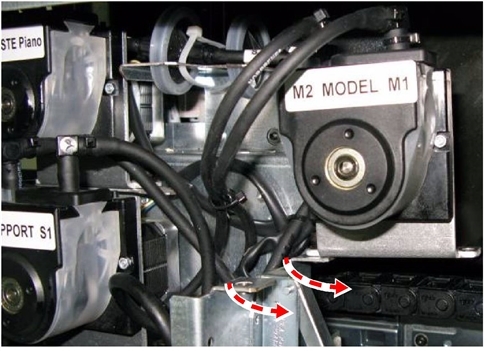

Развернутый узел насоса модельного материала

4.   В верхней части насоса модельного материала найдите трубку рядом с ярлыком PRESSURE (давление).
5.   Пометьте трубку.

Процедура замены такая же, как для трубки насоса для откачки отходов. Переходите к пункту 2 Пометьте трубку., после чего верните насос в рабочее положение.

Возврат насоса модельного материала в рабочее положение:

1.   Разверните насос модельного материала передней стороной к ящику.
2.   Прикрепите насос модельного материала к принтеру двумя винтами.

Вставьте и затяните крепежный винт, извлеченный ранее, и затяните ослабленный ранее винт.

Насос модельного материала в рабочем положении

Возврат принтера в рабочее положение

Возврат принтера в рабочее положение:

1.   Выньте очистную ткань из отсека для контейнера с отходами и убедитесь, что отсек чист.
2.   Поместите контейнер для отходов в ящик с материалами и присоедините колпачок, подсоединенный к дренажной трубке.
Важно:
Держите одной рукой мешок для отходов, одновременно подсоединяя трубку для отходов. В противном случае мешок будет перекручиваться, и поток отходов будет ограничен.

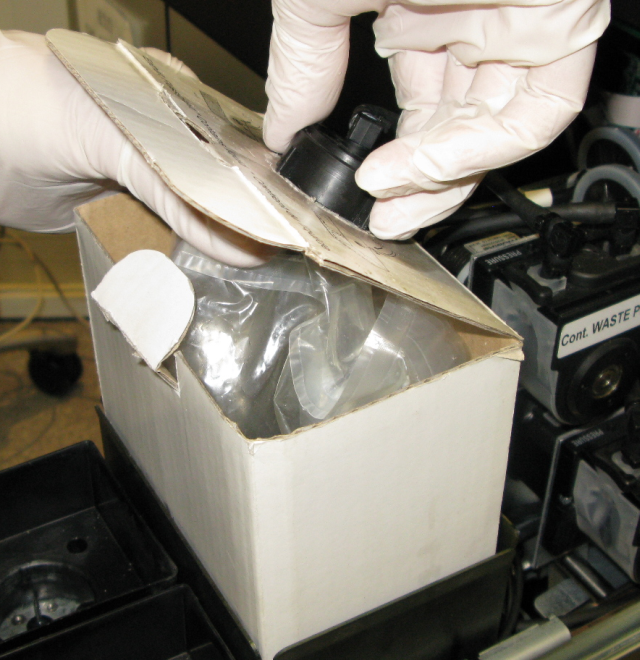

Контейнер для отходов с присоединенной трубкой

3.   Поместите крышку над контейнером для отходов, убедившись, что дренажная трубка свободна и не изогнута.
Важно:
Эксплуатация принтера без крышки контейнера для отходов приводит к неточному измерению веса отходов, что может привести к переливанию отходов в принтер.

Крышка, установленная над контейнером для отходов

4.   Присоедините правую панель принтера.
Убедитесь, что во время присоединения панели ящик с материалами открыт.
5.   Закройте ящик с материалами.
6.   Убедитесь в правильном выравнивании правой панели и ящика с материалами.
7.   Включите принтер.
Важно:
При включении принтера активируется насос для откачки отходов, который перестает работать при открытии приложения принтера. Если при включении принтера насосы издают необычный шум, убедитесь в правильности установки держателя трубки насоса для откачки отходов. При необходимости извлеките держатель трубки и установите его заново.
8.   Откройте приложение управления принтером.
Важно:
Если при включении принтера слышен необычный шум, убедитесь в правильности установки держателей насосов модельного и вспомогательного материалов. При необходимости извлеките держатели трубок и установите их заново.
