Замена фильтра материалов

Замена фильтров модельного и вспомогательного материалов осуществляется в ходе периодического цикла профилактического обслуживания (см. ).

Фильтры материалов расположены в задней части ящика с материалами, как показано ниже.

Фильтры материала

1.   Подготовьте следующие инструменты и материалы:
•   защитные перчатки
•   ткань для очистки
•   кусачки
•   бумажные полотенца
•   два сменных фильтра и кабельные стяжки (входят в комплект для профилактического обслуживания)
Фильтры модельного и вспомогательного материалов, входящие в комплект для профилактического обслуживания, одинаковы.
2.   Закройте приложение принтера.
3.   Завершите работу компьютера принтера, подождите 60 секунд после выключения монитора и включите главный компьютер.
Внимание!
Монитор отключается сразу же после завершения работы удаленного рабочего стола, т.е. до завершения работы компьютера. Отключение принтера до завершения работы компьютера может вызвать повреждения.
4.   Наденьте защитные перчатки.
Осторожно! Токсичные и коррозионные материалы
Длительный контакт с исходным материалом может привести к раздражению кожи. Прежде чем продолжить, наденьте защитные перчатки.
5.   Откройте ящик с материалами.
6.   Снимите крышку с контейнера для отходов.

Снятие крышки с контейнера для отходов

7.   Отвинтите колпачок, соединяющий трубку для отходов с контейнером.
8.   Осторожно выдвиньте контейнер для отходов, чтобы извлечь его из принтера.
9.   Поместите бумажные полотенца в отсек для контейнера с отходами, чтобы они впитывали протекший материал.
10.   Выдвиньте ящик с материалами до самого конца, как показано ниже:

a.  Легким движением толкните ящик внутрь.

b.  Поднимите защелку и полностью вытащите ящик.

Защелка ящика с материалом

11.   Снимите кабельную стяжку, которой крепятся к принтеру фильтры модельного и вспомогательного материалов.

Фильтры материалов, прикрепленные к принтеру

12.   Отсоедините трубку подачи материала от фильтра модельного материала, как показано ниже.
Важно:
При отсоединении трубки подачи материала придерживайте крепление в конце трубки и поворачивайте фильтр. В противном случае трубка подачи материала будет перекручиваться, а материал может протекать.

Фильтры модельного и вспомогательного материалов

13.   Убедитесь, что крепление на конце трубки подачи материала остается присоединеннымным к трубке. При необходимости присоедините его.
14.   Накройте фильтр чистящей тканью (или бумажными полотенцами), чтобы впитать протекший материал.
15.   На новом фильтре найдите сторону с пометкой INLET (впуск).

Сторона впуска

16.   Присоедините впускной конец нового фильтра к отсоединенной трубке.
Важно:
При присоединении фильтра придерживайте крепление в конце трубки и поворачивайте фильтр. В противном случае трубка подачи материала будет перекручиваться, а материал может протекать.
17.   Отсоедините старый фильтр от выпускной трубки.
18.   Выбросьте старый фильтр
Внимание!
Этот фильтр содержит незатвердевший печатный материал. Утилизируйте фильтр в соответствии с применяющимися экологическими нормами.
19.   Разрежьте и удалите кабельную стяжку, с помощью которой крепление присоединено к концу выпускной трубки.

Трубка с кабельной стяжкой и креплением

20.   Снимите крепление с конца трубки.
21.   Присоедините крепление к новому фильтру.
Важно:
При присоединении фильтра придерживайте крепление в конце трубки и поворачивайте фильтр. В противном случае трубка подачи материала будет перекручиваться, а материал может протекать.

Крепление, присоединенное к новому фильтру

22.   Присоедините выпускной конец трубки к креплению.

Убедитесь, что трубка прочно прикреплена, протолкнув ее на полную длину крепежного штифта.

Трубка, присоединенная к новому фильтру

23.   Прикрепите трубку к креплению с помощью кабельной стяжки. Отрежьте лишнее.

Трубка, прикрепленная кабельной стяжкой

24.   Повторите пункты 2-13 для замены фильтра вспомогательного материала.
25.   Протрите фильтры, трубки и окружающую область, чтобы удалить протекший материал.
26.   Поместите фильтры в соответствующие отсеки.

Фильтры материала, помещенные в принтер

27.   Прикрепите оба фильтра к принтеру с помощью длинной кабельной стяжки. Отрежьте лишнее.

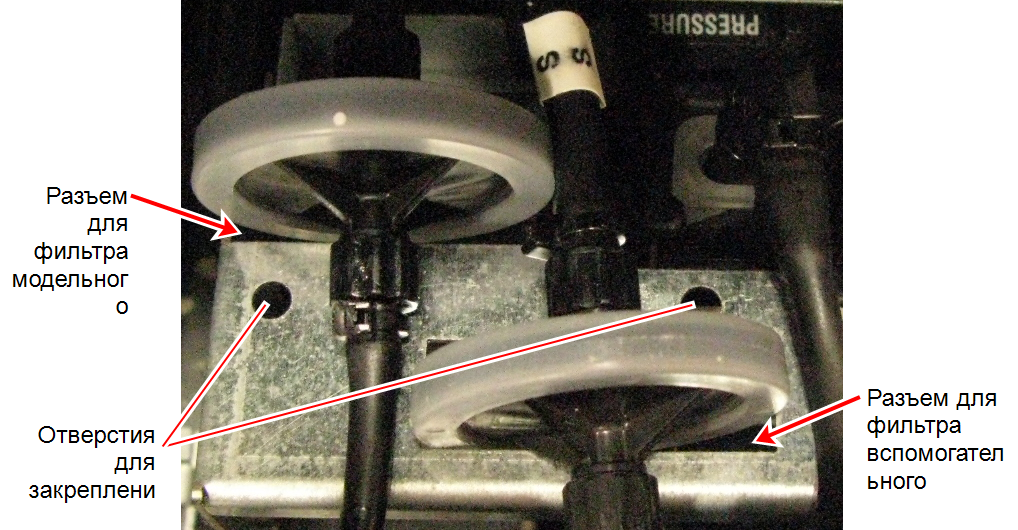

Чтобы надежно закрепить оба фильтра, протяните кабельную стяжку через отверстия в держателе фильтра (см. ).

Фильтры, прикрепленные к принтеру

Возврат принтера в рабочий режим:

1.   Поместите контейнер для отходов в ящик с материалами и присоедините колпачок, подсоединенный к дренажной трубке.
Важно:
Держите одной рукой мешок для отходов, одновременно подсоединяя трубку для отходов. В противном случае мешок будет перекручиваться, и поток материала будет ограничен.

Присоединение дренажной трубки для отходов

2.   Поместите крышку над контейнером для отходов, убедившись, что дренажная трубка свободна и не изогнута.
Важно:
Эксплуатация принтера без крышки контейнера для отходов приводит к неточному измерению веса отходов, что может привести к переливанию отходов в принтер.

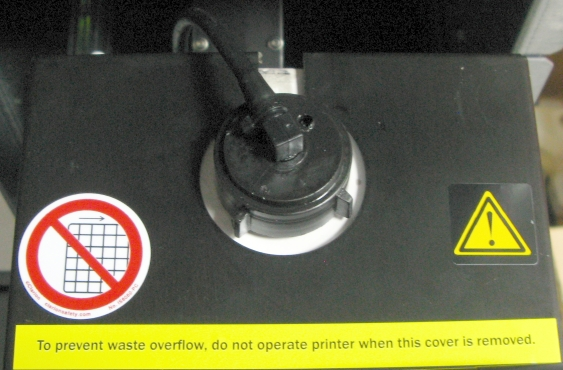

Крышка, установленная над контейнером для отходов

3.   Закройте ящик с материалами.
