Очистка и замена приемника отходов валика

Как правило, в осмотре и очистке приемника отходов валика нет необходимости. Это делается инженером Stratasys во время регулярных посещений для технического обслуживания. Однако иногда закупоривание или поврежденный скребок могут привести к утечке материала на модельном лотке. Если это происходит, извлеките приемник отходов валика и осмотрите его.

Извлечение приемника отходов валика:
1.   Запустите мастер очистки головок из меню Options (Параметры).

Этот мастер готовит принтер к извлечению приемника отходов валика.

2.   При появлении следующего экрана подтвердите, что лоток пуст и крышка принтера закрыта, после чего нажмите кнопку Next (Далее).

Блок печати перемещается в центр модельного лотка, а сам лоток опускается.

3.   При появлении следующего окна откройте крышку.

Осторожно: горячая поверхность
Фильерные пластины печатающей головки (нижняя поверхность) могут быть горячими. Не прикасайтесь к ним голыми руками и соблюдайте осторожность.
4.   Наденьте защитные перчатки.

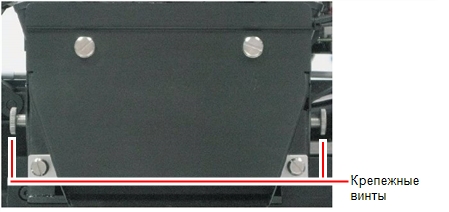

5.   Ослабьте два боковых винта, которыми крепится сборка УФ-лампы, и поместите сборку на верхнюю часть блока печати.

6.   Вытащите разжимной механизм дренажной трубки и вытащите трубки из приемника отходов (см. рисунок ниже).

Освобождение дренажных трубок из приемника отходов

Важно! Вытащите разжимной механизм полностью.

7.   Поддерживая приемник отходов валика рукой, ослабьте винты с помощью шестиграного 3-миллиметрового ключа (Allen).

Винты приемника отходов валика

8.   Вытащите приемник отходов валика, стараясь не прикасаться к скребку и не повредить его.
Осторожно!
Скребок является очень острым! Действуйте осторожно.

9.   Осмотрите приемник отходов валика.
•   Если скребок поврежден, замените весь блок приемника отходов валика.
•   Если скребок не поврежден, аккуратно удалите отходы из канала отходов, стараясь не повредить скребок. При необходимости используйте 90% изопропиловый спирт или этанол, чтобы растворить остатки материала в канале отходов и на скребке.

Примечание.  Отходы, собранные в этом блоке, содержат незатвердевший полимер. Утилизируйте его в соответствии с применимыми экологическими нормами.

Установка приемника отходов валика:
1.   Аккуратно вставьте блок приемника отходов валика.
2.   Равномерно закрепите блок, затягивая винты поочередно.
3.   Установите разжимной механизм дренажной трубки в исходное положение, протолкнув его внутрь до упора.

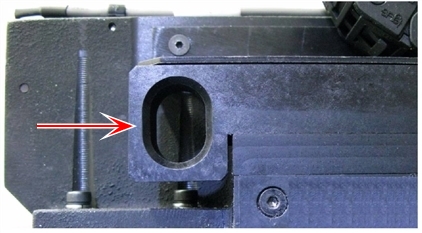

Установка дренажных трубок в приемник отходов

4.   Переместите блок печати обратно в среднюю часть принтера.
5.   Верните на место в принтер сборку УФ-лампы, убедившись, что кабель входит в гнездо вместе с боковым крепежным винтом.

6.   Извлеките все инструменты из принтера и закройте крышку.
7.   В окне мастера нажмите кнопку Cancel (Отмена), чтобы вернуть модельный лоток в исходное положение.
