Выравнивание печатающих головок
Выравнивание печатающих головок необходимо проверять —
|
•
|
после замены одной или нескольких головок
|
Эта процедура занимает около 20 минут.
Проверка выравнивания печатающих головок:
|
1.
|
Подготовьте следующее — |
|
•
|
прозрачную пленку размером приблизительно 10,5 × 13 сантиметров (4,5 × 5,5 дюймов) — приблизительно четверть стандартного формата A-4 или Letter |
|
•
|
любую клейкую ленту, чтобы прикрепить прозрачную пленку к модельному лотку |
|
2.
|
Запустите мастер выравнивания головок из меню Options (Параметры). |
|
3.
|
Закройте крышку и нажмите кнопку Next (Далее), чтобы начать. |
|
4.
|

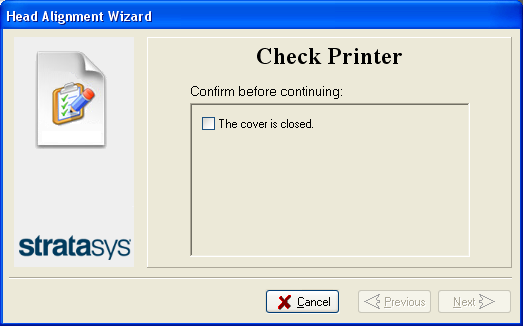

На экране мастера установите флажок для подтверждения, что крышка принтера закрыта, и нажмите кнопку Next (Далее). |
|
5.
|
При появлении соответствующих указаний разместите прозрачную пленку на модельном лотке рядом с левым и задним краями лотка, как показано на следующем рисунке. |
|
6.
|
Убедитесь, что прозрачная пленка лежит ровно, и прикрепите ее клейкой лентой к лотку. |
|
8.
|
На экране мастера установите флажок для подтверждения, что прозрачная пленка находится на лотке, и нажмите кнопку Next (Далее). |
После нажатия на кнопку Next (Далее) принтер распечатывает тест выравнивания головок на прозрачной пленке. Когда печать закончится, появится следующий экран.
|
9.
|
Откройте принтер и извлеките прозрачную пленку. |
На прозрачной пленке печатаются блоки вертикальных линий в два ряда, на которых отображаются результаты для разных печатающих головок.
|
•
|
Верхний ряд напечатан головкой, используемой для нанесения модельного материала при производстве моделей. Справа налево столбцы представляют головки M1, M2, M3, соответственно. (Для головки M0 нет отдельного столбца, так как выравнивание используется для контроля всех остальных головок.) |
|
•
|
Нижний ряд напечатан головкой, используемой для нанесения вспомогательного материала. |
|
10.
|
Воспользуйтесь увеличительным стеклом или лупой для изучения прозрачной пленки. |
Оптимальное выравнивание головки наблюдается в том случае, когда выровнены две строки № 8 в верхнем и нижнем ряду, как показано на рисунке ниже. В приведенном примере дополнительного выравнивания головок не требуется. Если выровнены другие линии в блоке, необходимо изменить выравнивание этой головки в следующем окне мастера.
|
11.
|

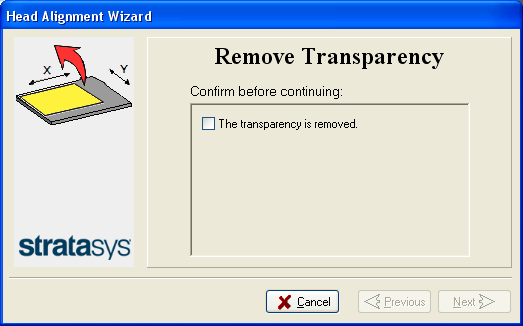

В окне мастера, установите флажок Transparency removed (Прозрачная пленка удалена) и нажмите кнопку Next (Далее). |
Появляется первое из ряда окон выравнивания.
|
12.
|

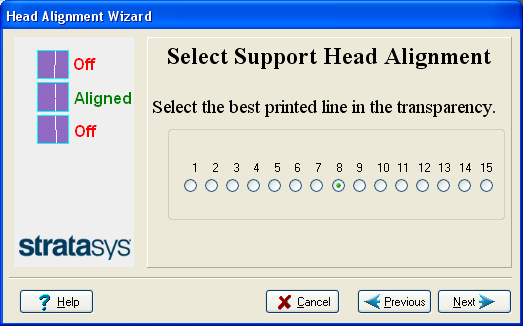

В окне выравнивания головок выберите номер, указывающий на то, какие линии выровнены в верхнем и нижнем ряду. |
Примечание. Поскольку оптимальным является выравнивание средних строк, по умолчанию на экране мастера выбран номер 8. При этом выравнивание головки не изменяется. При выборе других номеров мастер соответствующим образом корректирует выравнивание головки.
|
13.
|
Нажмите кнопку Next (Далее). |
Отображается следующий экран.
|
14.
|
Продолжайте следующим образом: |
|
•
|
Для внесения изменений выравнивания в принтер выберите Update system with new parameters (Обновить систему за счет новых параметров) и нажмите кнопку Next (Далее). |
|
•
|
Для перепроверки результатов теста выравнивания перед внесением изменений в принтер нажмите кнопку Previous (Назад). |
|
•
|
Если в данный момент внесение изменений выравнивания в принтер не требуется, выберите Keep previous parameters (Сохранить предыдущие параметры) и нажмите кнопку Next (Далее). |
|
15.
|

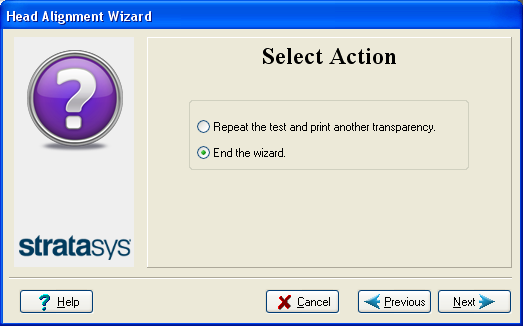

На следующем экране можно повторить процедуру выравнивания головок или закрыть окно мастера. |
|
•
|
Если наилучшее выравнивание для печатающей головки располагалось на крайних линиях, выберите Repeat the test (Повторить тест) и нажмите кнопку Next (Далее). |
Результаты теста на прозрачной пленке покажут, правильно ли теперь выровнены головки; если нет, мастер поможет точнее настроить выравнивание.
|
•
|
Если вертикальные линии для печатающих головок не были выровнены в крайних точках, выберите End the wizard (Завершить работу мастера) и нажмите кнопку Next (Далее). |
Если мастер выравнивания головок был открыт из окна мастера оптимизации головки, после замены печатающих головок, приложение принтера закрывается и открывается вновь после нажатия на кнопку Done (Готово) в заключительном окне мастера.
