펌프 튜브 교체
Objet30 프린터의 펌프 튜브는 주기적인 예방 유지 관리 중 교체됩니다( 참조).
펌프 튜브를 교체하려면:
키트에 공급된 세 개의 튜브는 동일하며, 이 섹션에 설명된 펌프에서 사용될 수 있습니다.
|
3.
|
프린터 컴퓨터를 종료하고, 모니터가 꺼진 후 60초를 기다렸다가 주전원 스위치를 끕니다. |
컴퓨터가 종료되기 전, 원격 연결이 종료되는 즉시 모니터는 꺼집니다.
컴퓨터 종료 전에 프린터를 끄면 손상될 수 있습니다.

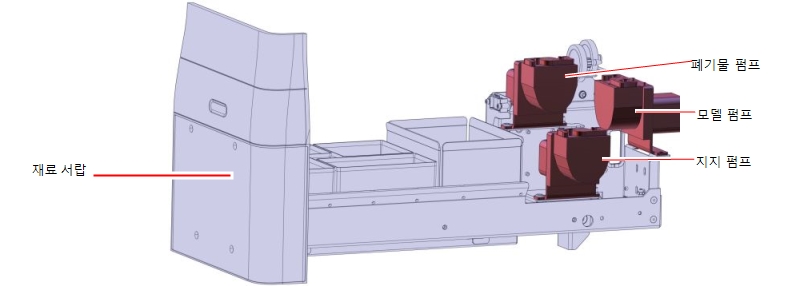

재료 펌프
|
5.
|
오른쪽 프린터 패널을 고정하는 3개의 나사를 풀고 패널을 제거합니다. |
나사가 떨어져 프린터 패널에 흠집을 내지 않도록 조심스럽게 나사를 제거합니다.

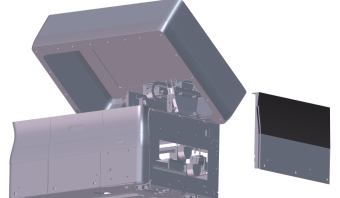

오른쪽 프린터 패널을 제거합니다.
수지에 오래 접촉하면 피부 자극을 일으킬 수 있습니다. 계속하기 전에 보호 장갑을 낍니다.

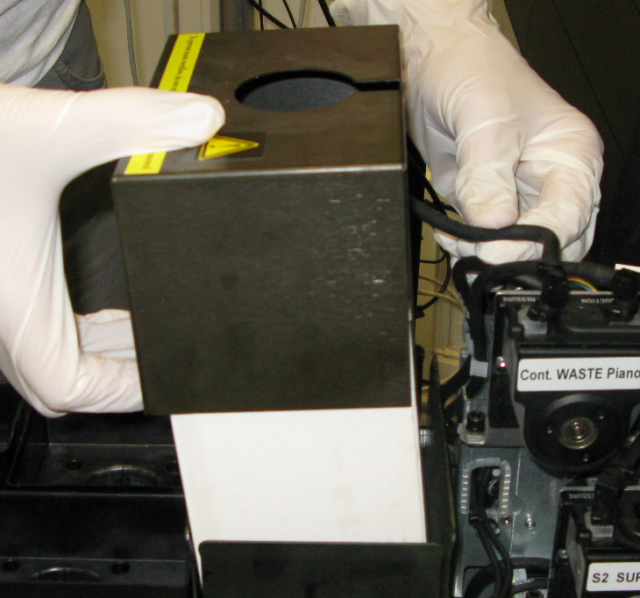

폐기물 컨테이너 커버 분리
|
8.
|
컨테이너에 폐기물 튜브를 연결하는 캡을 풉니다. |
|
9.
|
조심스럽게 컨테이너를 들어서 프린터에서 제거합니다. |
|
10.
|
폐기물 격실에 청소용 천을 깔아서 유출되는 재료를 흡수시킵니다. |
|
11.
|
다음과 같이 재료 서랍을 트랙 끝까지 확장시킵니다. |
a. 서랍을 천천히 안으로 밀어넣습니다.
b. 확장 래치를 들어서 서랍을 밖으로 당깁니다.

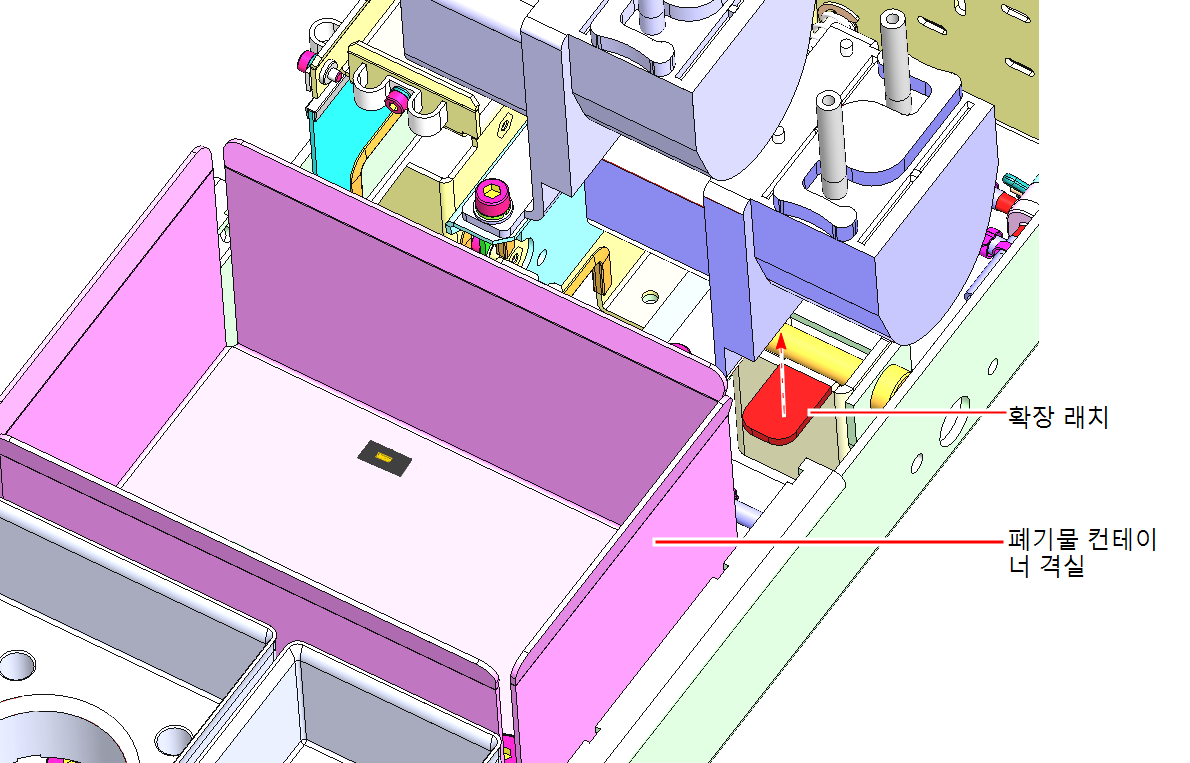

재료 서랍 확장 래치
폐기물 펌프 튜브
폐기물 펌프 튜브를 교체하려면:
|
1.
|
폐기물 펌프 위에서 PRESSURE(압력) 레이블 근처의 튜브를 찾습니다. |
폐기물 펌프에 연결된 튜브
|
3.
|

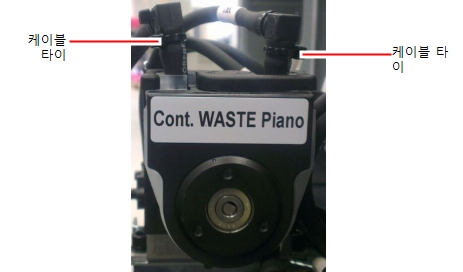

펌프에서 돌출하는 튜브의 양 끝에 있는 케이블 타이를 조심스럽게 잘라서 제거합니다. |
폐기물 펌프
|
4.
|
펌프에서 돌출하는 튜브의 끝에서 피팅을 포함한 튜브를 분리합니다. |
펌프의 튜브에서 튜브 피팅을 분리하는 데 어려움을 느끼는 경우 그림과 같이 튜브에 작은 구멍을 냅니다.

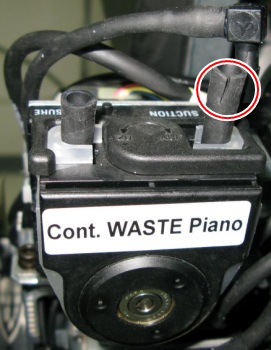

폐기물 펌프에서 분리된 튜브

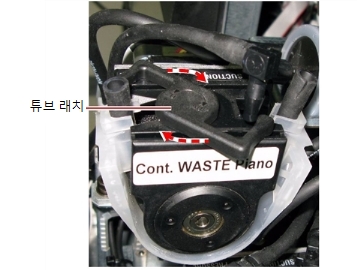

튜브 래치 풀기
|
6.
|
펌프 어셈블리에서 홀더와 함께 펌프 튜브를 제거합니다. |

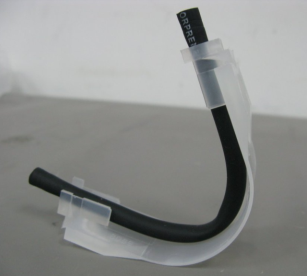

제거된 튜브와 튜브 홀더
|
7.
|
튜브 홀더에서 튜브를 제거하고 튜브를 버립니다. |
튜브에는 미경화 조형 재료가 들어 있습니다. 해당 환경 규정에 따라 폐기합니다.
튜브가 튜브 홀더의 각 측면에서 동일하게 연장하도록 합니다.
|
9.
|
튜브 홀더를 펌프 어셈블리에 삽입합니다. |
래치가 닫히면 딸깍 소리가 들립니다.
주름진 튜브는 재료를 누출시켜 프린터를 손상시킬 수 있습니다. 튜브 래치를 고정시킬 때 주변 튜브가 주름지지(압착되지) 않도록 확인합니다.
|
11.
|
2단계에서 레이블을 지정한 튜브를 PRESSURE(압력) 레이블 근처 펌프에서 돌출되는 튜브에 연결합니다. |
|
12.
|
다른 튜브를 SUCTION(흡입) 레이블 근처 펌프에서 돌출되는 튜브에 연결합니다. |
|
13.
|
케이블 타이로 각 튜브를 피팅에 고정시킵니다. 지나치게 긴 길이는 잘라냅니다. |
|
14.
|
2단계에서 부착한 레이블을 제거합니다. |
서포트 펌프 튜브
서포트 펌프 튜브를 교체하려면:
|
1.
|

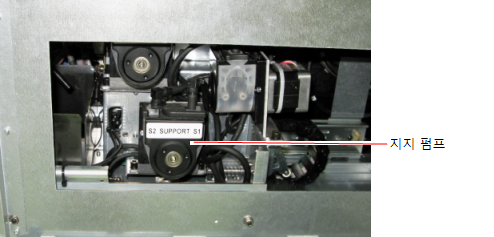

프린터의 오른쪽에 있는 섀시의 개구부에서 서포트 펌프에 액세스할 수 있도록 서랍을 반 정도 닫습니다. |
프린터의 오른쪽
|
2.
|
서포트 펌프에서 PRESSURE(압력) 레이블 근처의 튜브를 찾습니다. |
|
3.
|
나중에 튜브를 올바르게 연결할 수 있도록 튜브에 레이블을 지정합니다(표시). |
교체 절차는 폐기물 펌프의 경우와 동일합니다. 튜브에 레이블을 지정합니다(표시).2단계를 진행하십시오.
모델 펌프 튜브
모델 펌프 튜브를 교체하려면:
|
1.
|

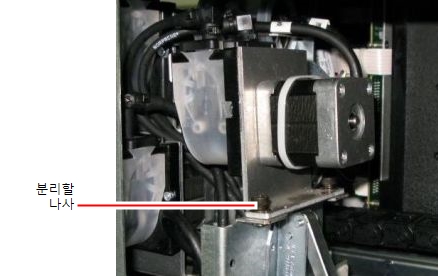

모데 펌프 뒷면에서 4mm 육각(알렌) 렌치를 사용하여 아래 그림의 나사를 제거합니다. |
모델 펌프 - 제거할 고정 나사
|
2.
|

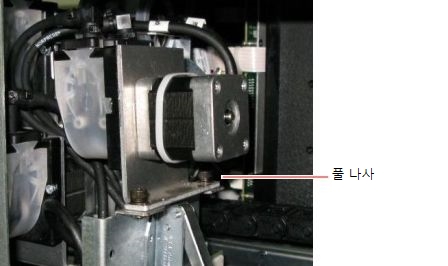

기타 고정 나사를 풉니다(제거하지는 않습니다). |
모델 펌프 - 풀 고정 나사
|
3.
|
펌프가 사용자 쪽으로 보도록 모델 펌프 어셈블리를 돌립니다. |

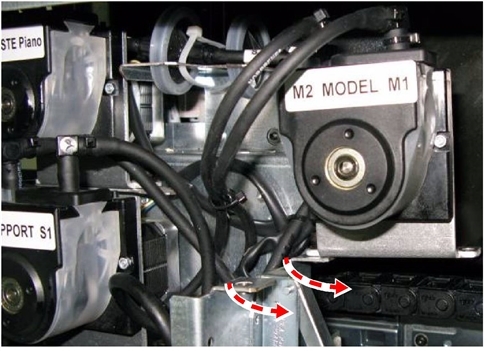

돌려진 모델 펌프 어셈블리
|
4.
|
모델 펌프 위에서 PRESSURE(압력) 레이블 근처의 튜브를 찾습니다. |
교체 절차는 폐기물 펌프의 경우와 동일합니다. 2튜브에 레이블을 지정합니다(표시).단계로 진행한 다음 펌프를 작동 위치로 되돌립니다.
모델 펌프를 작동 모드로 되돌리려면:
|
1.
|
모델 펌프가 서랍 쪽으로 보도록 모델 펌프를 돌립니다. |
|
2.
|
두 개의 나사로 모델 펌프를 프린터에 고정합니다. |
앞서 제거한 고정 나사를 끼우고 조인 후 풀었던 나사를 조입니다.

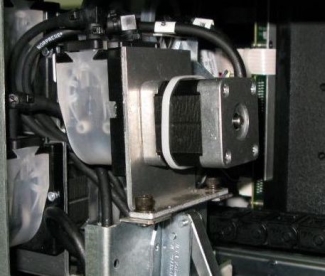

작동 위치에 있는 모델 펌프
작동 순서로 프린터 되돌리기
프린터를 작동 순서로 되돌리려면:
|
1.
|
폐기물 컨테이너 격실의 청소용 천을 제거하고 격실이 깨끗한지 확인합니다. |
|
2.
|

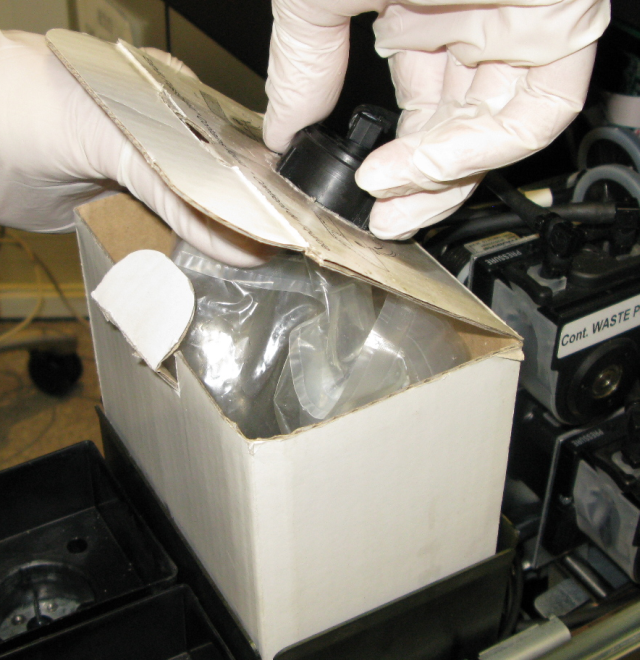

재료 서랍에 폐기물 컨테이너를 넣고 배수 튜브에 연결된 캡을 부착합니다. |
폐기물 튜브를 연결한 상태에서 한 손으로 폐기물 백을 잡으십시오. 그렇지 않으면 이 백이 꼬이게 되고 재료 흐름이 막히게 됩니다.
폐기물 튜브가 연결된 폐기물 컨테이너
|
3.
|
폐기물 컨테이너 위에 커버를 놓고 배수 튜브가 구부러져 있지 않고 방해가 되는 것이 없는지 확인합니다. |
폐기물 컨테이너 커버 없이 프린터를 작동하면 폐기물 무게 측정이 부정확하게 되고, 이로 인해 폐기물이 프린터에 넘치게 됩니다.
폐기물 컨테이너에 설치된 커버
패널을 부착하는 동안 재료 서랍이 열려 있는지 확인합니다.
|
6.
|
오른쪽 패널과 서랍이 적절하게 정렬되었는지 확인합니다. |
프린터 애플리케이션을 열 때 프린터 스위치를 켜면 폐기물 펌프가 활성화되고 작동을 중지합니다. 프린터의 스위치를 켤 때 펌프에서 이상한 잡음이 나면 폐기물 펌프 튜브 홀더가 적절하게 설치되었는지 확인합니다. 필요한 경우 튜브 홀더를 제거하고 다시 설치합니다.
조형 중 펌프 영역에서 이상한 잡음이 나면 모델 펌프 또는 서포트 펌프 튜브 홀더가 적절하게 설치되었는지 확인하십시오. 필요한 경우 튜브 홀더를 제거하고 다시 설치합니다.
