造形ヘッドを
位置合わせする
以下の通り、造形ヘッドの位置を確認してください。
この手順の所要時間は、約 20 分です。
造形ヘッドの位置をチェックするには:
標準A4サイズまたはレターサイズの半分のOHPシート
|
•
|
最低サイズが 10.5 × 13 cm (4.5× 5.5 インチ) の OHP シート (標準の A-4 またはレターサイズの 4 分の 1) |
|
•
|
OHP シートを造形トレイに固定するための粘着テープ |
|
2.
|
[Options (オプション)] メニューから [Head Alignment (ヘッド アライメント] ウィザードを開始します。 |
|
3.
|
カバーを閉じて、[Next (次へ)] をクリックして開始します。 |
|
4.
|

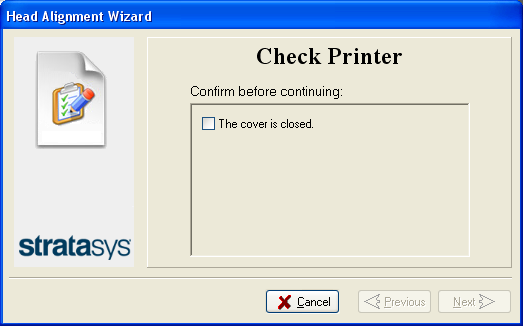

ウィザードの画面で、カバーが閉じていることを確認するチェックボックスを選択し、[Next (次へ)] をクリックします。 |
|
5.
|
次の図に示すように、造形トレイ左奥端の近くに OHP シートを配置します。 |
|
6.
|
OHP シートが平たく置かれていることを確認し、トレイにテープで固定します。 |
|
8.
|
ウィザードの画面で、OHP シートが造形トレイ上にあることを確認するチェックボックスを選択し、[Next (次へ)] をクリックします。 |
[Next (次へ)] をクリックすると、プリンタが OHP シートにヘッド位置合わせテストの造形を行います。造形が終了すると、次の画面が表示されます。
|
9.
|
プリンタを開き、OHP シートを取り除きます。 |
OHP シートに 7 列の垂直線が印刷され、それぞれが異なる造形ヘッドの結果を示します。
|
•
|
最上部の行は、モデル造形時にモデル樹脂を噴射するヘッドで作成されました。右から左へ、行はそれぞれ M1、M2、M3 を示します。
(ヘッド M0 の位置合わせは他のすべてのヘッドを位置わせするための参照として使用されるため、このヘッドに列はありません。)
|
|
•
|
最下部の行は、サポート樹脂を噴射するヘッドで作成されました。 |
|
10.
|
拡大鏡またはルーペを使用して、OHP シートを検査します。 |
最適なヘッド位置合わせは、上と下の行の 2 つの #8 の線が、上の図のように位置合わせされている場合に、表示されます。例では、ヘッドの位置合わせは必要ありません。セットの他の線が位置合わせされている場合、次のウィザード画面で、そのヘッドの位置合わせを変更する必要があります。
|
11.
|

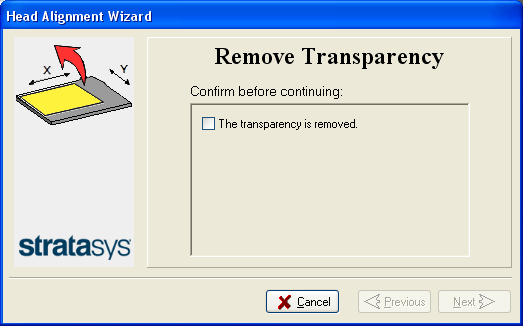

に表示される ウィザード画面で、[Transparency removed (シートを取り除きました)] チェックボックスを選択し、[Next (次へ)] をクリックします。 |
位置合わせ画面の最初の画面が表示されます。
|
12.
|

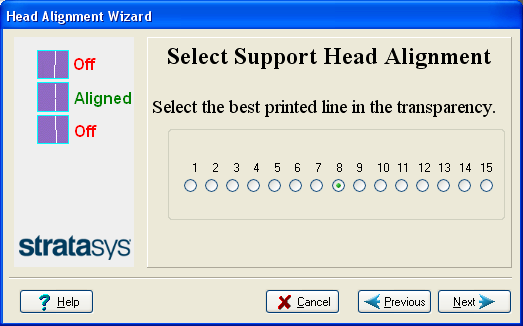

ヘッド アライメント画面で、上と下の行で位置合わせを行う線を示す番号を選択します。 |
注:
中央の線の位置合わせは最適なため、デフォルトでは、ウィザード画面で「8」の番号が選択されています。これは、ヘッドの位置合わせは変更しません。他の番号を選択すると、それに合わせてウィザードがヘッド位置わせを調整します。
|
13.
|
[Next (次へ)] をクリックします。 |
|
•
|
プリンタで位置合わせを変更するには、[Update system with new parameters (新しいパラメータでシステムを更新)] が選択されていることを確認し、[Next (次へ)] をクリックします。 |
|
•
|
プリンタで位置合わせの変更を行う前に、位置合わせテストを再確認するには、[Previous (前へ)] をクリックします。 |
|
•
|
この場合にプリンタで位置合わせを変更しない場合は、[Keep previous parameters (以前のパラメータを維持)] を選択し、[Next (次へ)] をクリックします。 |
|
15.
|

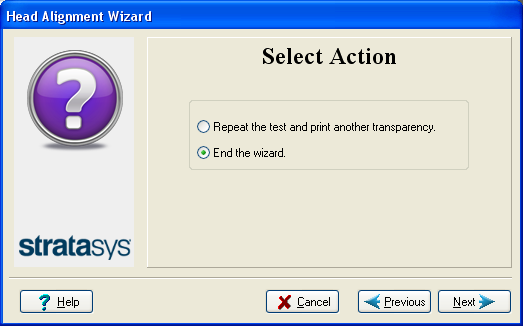

以下の画面で、ヘッド位置合わせ手順を繰り返すか、ウィザードを閉じることができます。 |
|
•
|
造形ヘッドに対して最も厳密に位置合わせされた垂直線がいずれかの端の場合、[Repeat the test (テストを繰り返す)] を選択して、[Next (次へ)] をクリックします。 |
このテストでは、ヘッドが適切に位置合わせされているかを示し、されていない場合、ウィザードで位置合わせを「微調整」できます。
|
•
|
造形ヘッドの垂直線がいずれかの端で位置合わせされていない場合、[End the wizard (ウィザードを終了)] を選択して、[Next (次へ)] をクリックします。 |
[Head Alignment (ヘッド アライメント)] ウィザードがヘッド交換後に [Head Optimization (ヘッド オプティマイゼーション)] ウィザードで開かれた場合、最後のウィザード画面で [Done (完了)] をクリックすると、プリンタ アプリケーションが閉じて再度開きます。
