モデルを分割する

モデルの分割機能を使ってモデルを別々のパーツに分割し、トレイ エリアより大きいモデルを生成することができます。この機能では、モデルの特定の断面しか生成できません。

モデルを分割するには:
1.   対象物を選択します。
2.   [Object (モデル)] メニューから、[Split (分割)] を選択します。
3.   [Split Object (モデルの分割)] ダイアログ ボックスで、Objet Studio がどのようにモデルを分割するかを規定する値を入力します。具体的な寸法またはパーツの数のどちらかを入力して、モデルを任意の軸に沿って分割することができます。

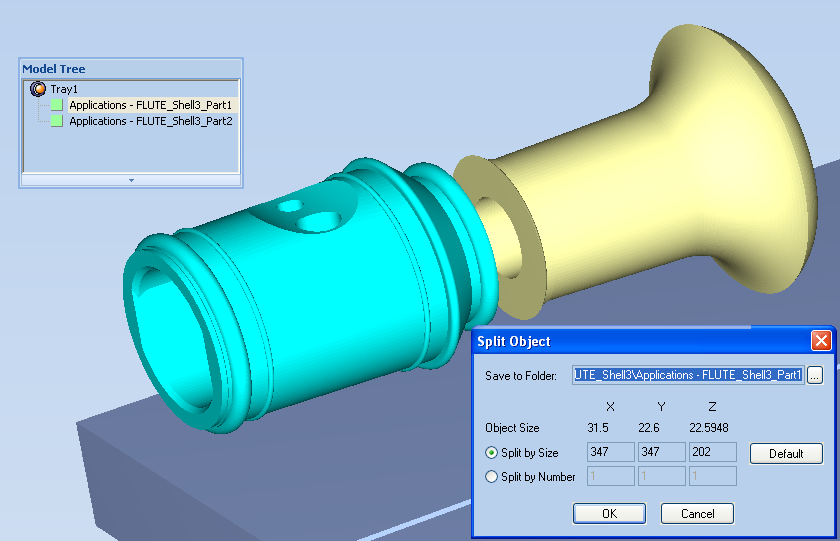

モデルの分割ダイアログ ボックス

4.   [Save to Folder (保存先フォルダ)] でフォルダ名を入力します。
5.   [OK] をクリックします。

複合パーツが、元のファイル名に「Part 1」、「Part 2」等を追加して、新規 stl ファイルとして保存されます。

注: 新たに作成した stl ファイルを造形する前に、Materialise® の Magics™ 等の STL修復アプリケーションで欠陥の有無をチェックすることを推奨します。
