Sostituzione dei tubi della pompa

I tubi della pompa delle stampanti Objet30 vengono sostituiti durante la manutenzione preventiva ordinaria (vedere ).

Per sostituire i tubi della pompa:

1.   Preparare i seguenti strumenti e materiali:
•   chiave
•   cacciavite a lama piatta
•   guanti da lavoro
•   panni per la pulizia
•   tagliacavi
•   tre tubi e fascette per cavi di ricambio
I tre tubi in dotazione nel kit sono identici ed è possibile utilizzarli per le pompe descritte in questa sezione.
2.   Chiudere l'applicazione della stampante.
3.   Spegnere il computer della stampante, attendere 60 secondi dopo che sullo schermo non viene visualizzata nessuna immagine e spegnere l'interruttore di alimentazione generale.
Attenzione:
sullo schermo non viene visualizzata nessuna immagine non appena termina il collegamento remoto, prima che il computer si spenga.
Per evitare danni al sistema, attendere lo spegnimento del computer prima di spegnere la stampante.
4.   Aprire il cassetto dei materiali.

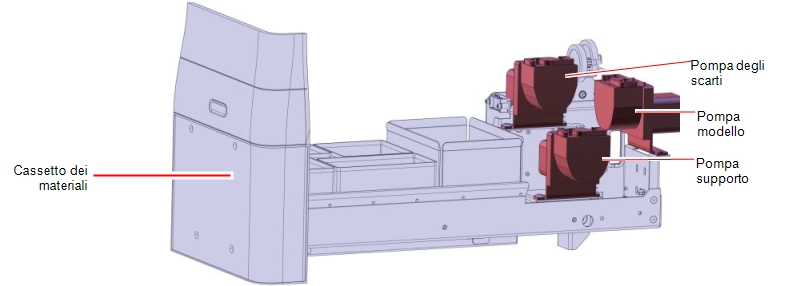

Pompe dei materiali

5.   Rimuovere le tre viti che fissano il pannello di destra della stampante e rimuovere il pannello.
Attenzione:
rimuovere con attenzione le viti per evitare che cadano e graffino il pannello della stampante.

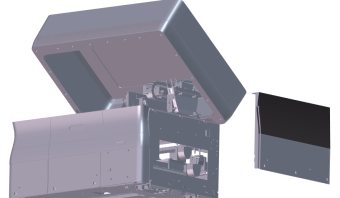

Pannello di destra della stampante rimosso

6.   Indossare un paio di guanti da lavoro.
Avvertenza: materiali corrosivi e tossici
Il contatto prolungato con le resine può causare irritazione cutanea. Prima di continuare, indossare un paio di guanti da lavoro.
7.   Rimuovere il coperchio del contenitore degli scarti.

Rimozione del coperchio del contenitore degli scarti

8.   Svitare il coperchio che collega il tubo degli scarti al contenitore.
9.   Procedendo con cautela, sollevare il contenitore ed estrarlo dalla stampante.
10.   Posizionare i panni per la pulizia nello scomparto degli scarti per assorbire eventuali fuoriuscite di materiale.
11.   Estrarre il cassetto dei materiali fino all'estremità:

a.  Spingere leggermente il cassetto verso l'interno.

b.  Sollevare il fermo di estensione ed estrarre completamente il cassetto.

Fermo di estensione del cassetto dei materiali

Tubo della pompa degli scarti

Per sostituire il tubo della pompa degli scarti:

1.   Sulla parte superiore della pompa degli scarti, individuare il tubo vicino all'etichetta PRESSURE (PRESSIONE).

Tubi collegati alla pompa degli scarti

2.   Contrassegnare il tubo.

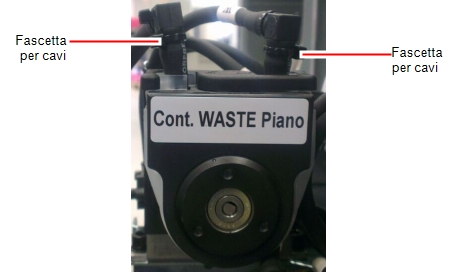

3.   Procedendo con cautela, tagliare e rimuovere le fascette alle estremità del tubo che fuoriesce dalla pompa.

Pompa degli scarti

4.   Scollegare i tubi insieme ai raccordi dalle estremità del tubo che fuoriesce dalla pompa.
Se risulta difficile scollegare i raccordi dai tubi della pompa, praticare un piccolo foro nel tubo, come mostrato.

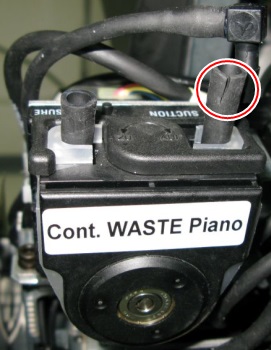

Tubi scollegati dalla pompa degli scarti

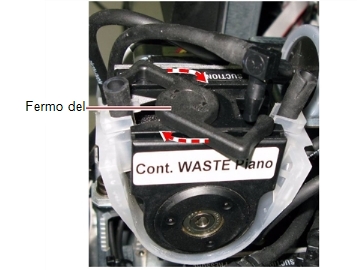

5.   Sganciare il fermo del tubo, come mostrato di seguito.

Sganciamento del fermo del tubo

6.   Rimuovere il tubo della pompa insieme al supporto dal gruppo della pompa.

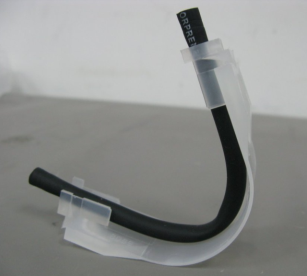

Tubo e supporto del tubo rimossi

7.   Rimuovere il tubo dal supporto e smaltirlo.
Attenzione:
il tubo contiene materiale di stampa non indurito. Smaltire il tubo come prescritto dalle normative locali in materia ambientale.
8.   Collegare un tubo nuovo al supporto.
Assicurarsi che il tubo si estenda da ciascun lato del supporto per la stessa lunghezza.
9.   Inserire il supporto del tubo nel gruppo della pompa.
10.   Chiudere il fermo del tubo.

Quando il fermo si chiude, si sente uno scatto.

Attenzione:
i tubi piegati possono causare fuoriuscite di materiale e danneggiare la stampante. Quando si chiude il fermo del tubo, assicurarsi di non piegare (schiacciare) i tubi circostanti.
11.   Collegare il tubo contrassegnato nel passaggio 2 al tubo che fuoriesce dalla pompa vicino all'etichetta PRESSURE (PRESSIONE).
12.   Collegare l'altro tubo al tubo che fuoriesce dalla pompa vicino all'etichetta SUCTION (ASPIRAZIONE).
13.   Fissare ciascun tubo ai raccordi utilizzando una fascetta. Tagliare le parti in eccesso dei tubi.
14.   Rimuovere l'etichetta posizionata nel passaggio 2.

Tubo della pompa del materiale di supporto

Per sostituire il tubo della pompa del materiale di supporto:

1.   Chiudere il cassetto fino a circa la metà in modo che la pompa del materiale di supporto sia accessibile dall'apertura del telaio sul lato destro della stampante.

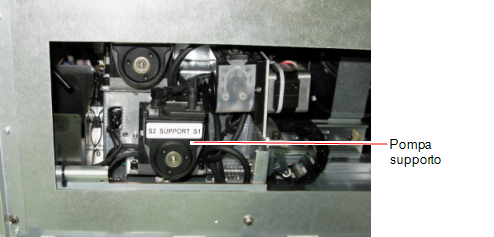

Lato destro della stampante

2.   Sulla pompa del materiale di supporto, individuare il tubo vicino all'etichetta PRESSURE (PRESSIONE).
3.   Contrassegnare il tubo in modo da collegarlo correttamente più avanti.

La procedura di sostituzione è identica a quella della pompa degli scarti. Continuare con il passaggio 2 Contrassegnare il tubo..

Tubo della pompa del materiale per i modelli

Per sostituire il tubo della pompa del materiale per i modelli:

1.   Nella parte posteriore della pompa del materiale per i modelli, rimuovere la vite mostrata di seguito utilizzando una chiave a brugola da 4 mm.

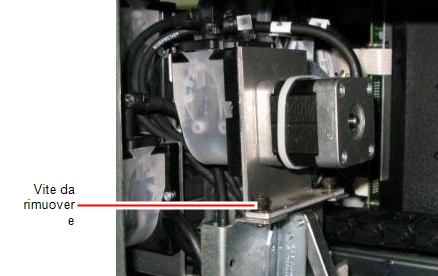

Pompa del materiale per i modelli: vite di fissaggio da rimuovere

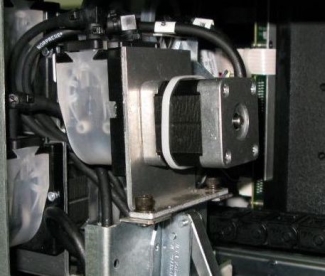

2.   Svitare senza rimuoverla l'altra vite di fissaggio.

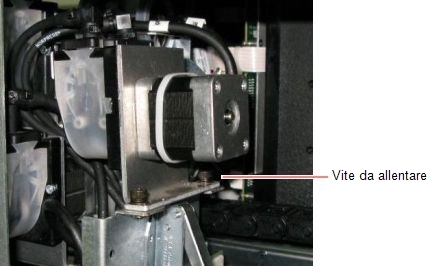

Pompa del materiale per i modelli: vite di fissaggio da allentare

3.   Ruotare il gruppo della pompa del materiale per i modelli in modo che la pompa sia rivolta verso di sé.

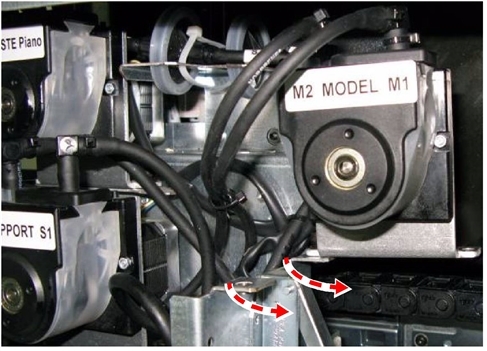

Gruppo della pompa del materiale per i modelli ruotata

4.   Sulla parte superiore della pompa del materiale per i modelli, individuare il tubo vicino all'etichetta PRESSURE (PRESSIONE).
5.   Contrassegnare il tubo.

La procedura di sostituzione è identica a quella della pompa degli scarti. Continuare con il passaggio 2 Contrassegnare il tubo., quindi riportare la pompa nella posizione di lavoro.

Per riportare la pompa del materiale per i modelli nella posizione operativa:

1.   Ruotare la pompa del materiale per i modelli in modo che sia rivolta verso il cassetto.
2.   Fissare la pompa del materiale per i modelli alla stampante utilizzando le due viti.

Inserire e stringere la vite di fissaggio rimossa in precedenza e stringere la vite allentata.

Pompa del materiale per i modelli nella posizione operativa

Ripristino del funzionamento della stampante

Per ripristinare il corretto funzionamento della stampante:

1.   Rimuovere i panni per la pulizia dallo scomparto degli scarti e assicurarsi che lo scomparto sia pulito.
2.   Collocare il nuovo contenitore degli scarti nel cassetto dei materiali e inserire il coperchio a cui è collegato il tubo di drenaggio.
Importante:
Tenere il sacchetto degli scarti con una mano mentre si collega il tubo degli scarti. Se non si procede in questo modo, il sacchetto si attorciglierà, impedendo un flusso ottimale degli scarti.

Contenitore degli scarti con tubo degli scarti collegato

3.   Poggiare il coperchio sul contenitore degli scarti assicurandosi di non bloccare o piegare il tubo di drenaggio.
Importante:
se si mette in funzione la stampante senza il coperchio del contenitore degli scarti, le misurazioni del peso degli scarti saranno inesatte causando il riversamento degli scarti nella stampante.

Coperchio installato sul contenitore degli scarti

4.   Collegare il pannello di destra della stampante.
Assicurarsi che il cassetto dei materiali sia aperto prima di collegare il pannello.
5.   Chiudere il cassetto dei materiali.
6.   Assicurarsi che il pannello di destra e il cassetto siano allineati correttamente.
7.   Accendere la stampante.
Importante:
quando si accende la stampante si attiva la pompa degli scarti e il funzionamento viene interrotto quando si apre l'applicazione della stampante. Se le pompe emettono rumori insoliti quando si accende la stampante, verificare che il supporto del tubo della pompa degli scarti sia installato correttamente. Se necessario, rimuovere il supporto del tubo e rimontarlo.
8.   Aprire l'applicazione di controllo della stampante.
Importante:
se si sentono rumori insoliti nell'area delle pompe durante la stampa, verificare che i supporti del tubo della pompa del materiale per i modelli o della pompa del materiale di supporto siano installati correttamente. Se necessario, rimuovere i supporti del tubo e rimontarli.
