Sostituzione del filtro del materiale
I filtri del materiale per i modelli e il materiale di supporto vengono sostituiti durante la manutenzione preventiva ordinaria (vedere ).
I filtri del materiale si trovano nella parte posteriore del cassetto dei materiali, come mostrato di seguito.
Filtri del materiale
|
1.
|
Preparare i seguenti strumenti e materiali: |
|
•
|
due filtri di ricambio e fascette per cavi (in dotazione nel kit di manutenzione preventiva) |
I filtri del materiale per i modelli e il materiale di supporto in dotazione nel kit di manutenzione preventiva sono identici.
|
2.
|
Chiudere l'applicazione della stampante. |
|
3.
|
Spegnere il computer della stampante, attendere 60 secondi dopo che sullo schermo non viene visualizzata nessuna immagine e spegnere l'interruttore di alimentazione generale. |
sullo schermo non viene visualizzata nessuna immagine non appena termina il collegamento al desktop remoto, prima che il computer si spenga. Per evitare danni al sistema, attendere lo spegnimento del computer prima di spegnere la stampante.
|
4.
|
Indossare un paio di guanti da lavoro. |
Il contatto prolungato con le resine può causare irritazione cutanea. Prima di continuare, indossare un paio di guanti da lavoro.
|
5.
|
Aprire il cassetto dei materiali. |
|
6.
|
Rimuovere il coperchio del contenitore degli scarti. |

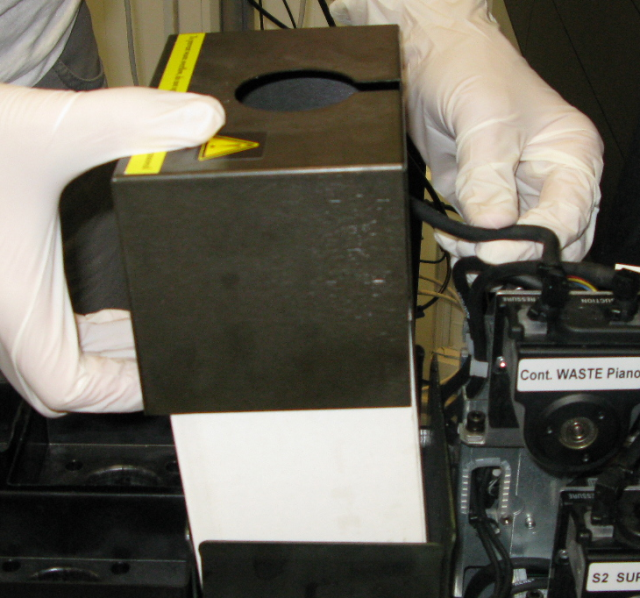

Rimozione del coperchio del contenitore degli scarti
|
7.
|
Svitare il coperchio che collega il tubo degli scarti al contenitore. |
|
8.
|
Procedendo con cautela, sollevare il contenitore ed estrarlo dalla stampante. |
|
9.
|
Posizionare le salviette di carta nello scomparto degli scarti per assorbire eventuali fuoriuscite di materiale. |
|
10.
|
Estrarre il cassetto dei materiali fino all'estremità: |
a. Spingere leggermente il cassetto verso l'interno.
b. Sollevare il fermo di estensione ed estrarre completamente il cassetto.

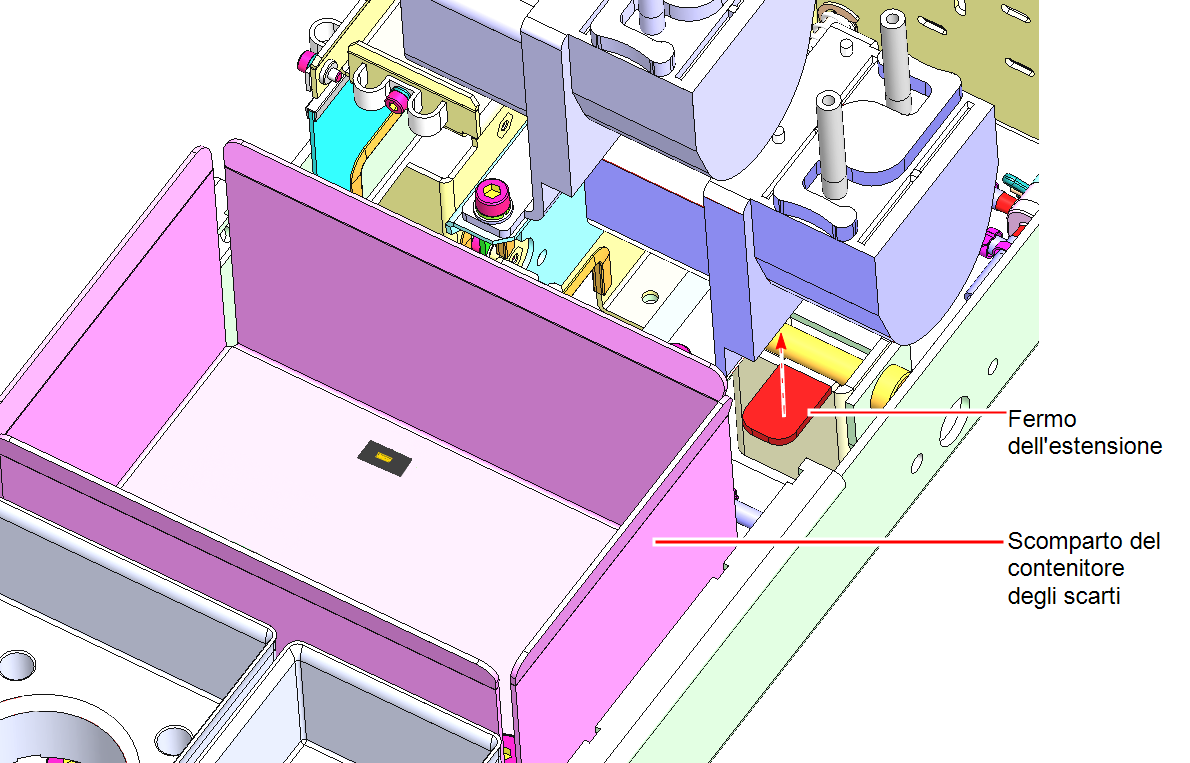

Fermo di estensione del cassetto dei materiali
|
11.
|
Rimuovere la fascetta del cavo che fissa i filtri del materiale per i modelli e il materiale di supporto alla stampante. |
Filtri del materiale fissati alla stampante
|
12.
|
Scollegare il tubo di alimentazione dal filtro del materiale per i modelli, come mostrato di seguito. |
per scollegare il tubo di alimentazione, tenere fermo il raccordo all'estremità del tubo e ruotare il filtro. In caso contrario, il tubo di alimentazione si attorciglierà e potrebbe causare fuoriuscita di materiale.
Filtri del materiale per i modelli e materiale di supporto
|
13.
|
Assicurarsi che il raccordo all'estremità del tubo di alimentazione rimanga collegato al tubo. Se necessario, collegarlo di nuovo. |
|
14.
|
Coprire il filtro con un panno per la pulizia (o con salviette di carta) per assorbire le fuoriuscite di materiale. |
|
15.
|
Sul nuovo filtro, individuare il lato contrassegnato con la scritta INLET (INGRESSO). |
Lato di ingresso
|
16.
|
Collegare il lato di ingresso del nuovo filtro al tubo scollegato. |
per collegare il filtro, tenere fermo il raccordo all'estremità del tubo di alimentazione e ruotare il filtro. In caso contrario, il tubo di alimentazione si attorciglierà e potrebbe causare fuoriuscita di materiale.
|
17.
|
Scollegare il vecchio filtro dal tubo di uscita. |
|
18.
|
Smaltire il vecchio filtro. |
il filtro contiene materiale di stampa non indurito. Smaltire il filtro come prescritto dalle normative locali in materia ambientale.
|
19.
|
Tagliare e rimuovere la fascetta del cavo che fissa il raccordo all'estremità del tubo di uscita. |

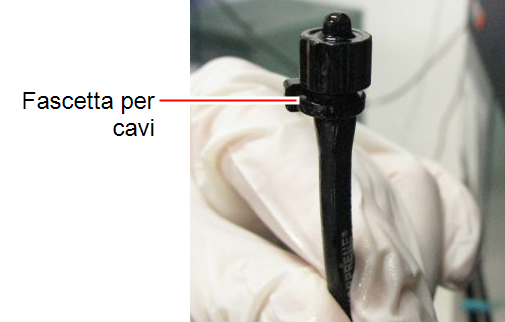

Tubo con fascetta per cavi e raccordo
|
20.
|
Rimuovere il raccordo dall'estremità del tubo. |
|
21.
|
Collegare il raccordo al nuovo filtro. |
per collegare il filtro, tenere fermo il raccordo all'estremità del tubo di alimentazione e ruotare il filtro. In caso contrario, il tubo di alimentazione si attorciglierà e potrebbe causare fuoriuscita di materiale.
Raccordo collegato al nuovo filtro
|
22.
|
Collegare il tubo di uscita al raccordo. |
Assicurarsi che il tubo sia collegato saldamente spingendolo per l'intera lunghezza della lama del raccordo.
Tubo collegato al nuovo filtro
|
23.
|
Fissare il tubo al raccordo utilizzando una fascetta per cavi. Tagliare le parti in eccesso dei tubi. |
Tubo fissato con fascetta per cavi
|
24.
|
Per sostituire il filtro del materiale di supporto, ripetere i passaggi da 2 a 13. |
|
25.
|
Pulire i filtri, i tubi e l'area circostante per rimuovere le fuoriuscite e i versamenti di materiale. |
|
26.
|
Posizionare i filtri nei relativi alloggiamenti. |
Filtri del materiale posizionati nella stampante
|
27.
|
Fissare entrambi i filtri alla stampante utilizzando una fascetta per cavi lunga. Tagliare le parti in eccesso dei tubi. |

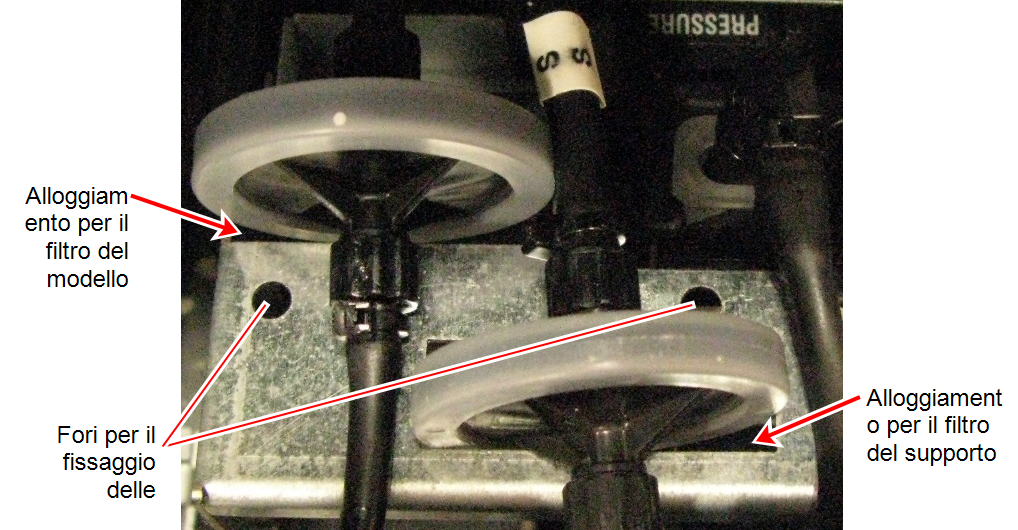

Per fissare correttamente entrambi i filtri, far passare la fascetta per cavi nei fori del supporto del filtro (vedere ).
Filtri fissati nella stampante
Per ripristinare il funzionamento della stampante:
|
1.
|

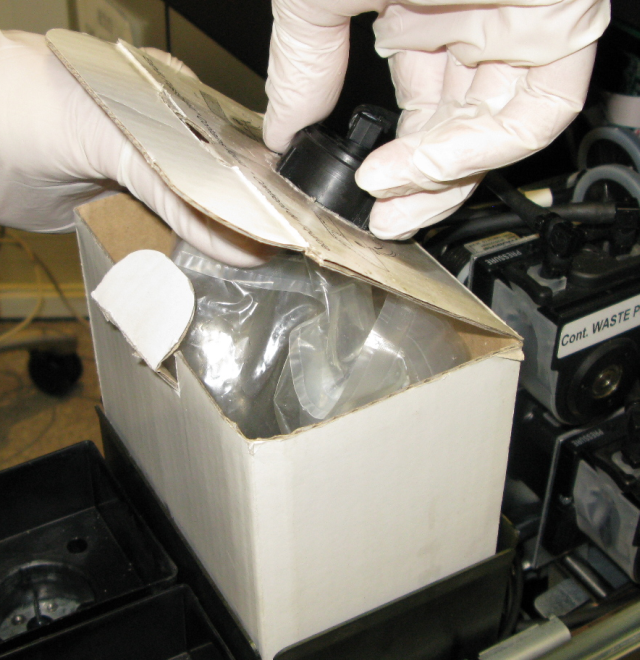

Collocare il nuovo contenitore degli scarti nel cassetto dei materiali e inserire il coperchio a cui è collegato il tubo di drenaggio. |
Tenere il sacchetto degli scarti con una mano mentre si collega il tubo degli scarti. Se non si procede in questo modo, il sacchetto si attorciglierà, impedendo un flusso ottimale del materiale.
Collegamento del tubo di drenaggio degli scarti
|
2.
|

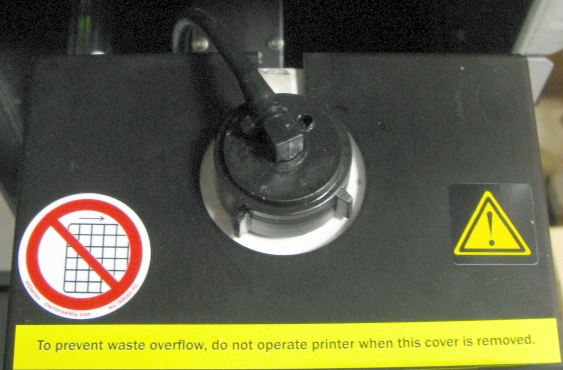

Poggiare il coperchio sul contenitore degli scarti assicurandosi di non bloccare o piegare il tubo di drenaggio. |
se si mette in funzione la stampante senza il coperchio del contenitore degli scarti, le misurazioni del peso degli scarti saranno inesatte causando il riversamento degli scarti nella stampante.
Coperchio installato sul contenitore degli scarti
|
3.
|
Chiudere il cassetto dei materiali. |
