Nettoyage et remplacement du collecteur de déchets du rouleau

En temps normal, il est inutile d'inspecter et de nettoyer le collecteur de déchets du rouleau. Cette opération est effectuée par votre prestataire de services Stratasys lors d'interventions de maintenance régulières. Parfois, un blocage ou un grattoir endommagé peut être à l'origine d'une fuite du matériau sur le plateau de fabrication. Dans ce cas, retirez le collecteur de déchets du rouleau pour le nettoyer.

Pour retirer le collecteur de déchets du rouleau :
1.   Démarrez l'assistant Head Cleaning (Nettoyage des têtes) depuis le menu Options.

Cet assistant prépare l'imprimante pour retirer le collecteur de déchets du rouleau.

2.   Lorsque l'écran suivant s'affiche, confirmez que le plateau est vide et que le capot de l'imprimante est fermé et cliquez sur Next (Suivant).

Le bloc d'impression se déplace au centre du plateau de fabrication et le plateau descend.

3.   Lorsque l'écran ci-après s'affiche, ouvrez le capot.

Avertissement : surface chaude
Les plaques perforées de la tête d'impression (au fond) peuvent être chaudes. Ne les touchez pas à mains nues et faites preuve de prudence.
4.   Mettez des gants de protection.

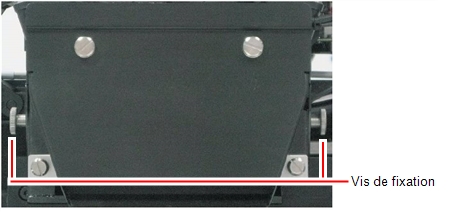

5.   Desserrez les deux vis latérales de l'ensemble de la lampe UV et replacez l'ensemble sur le dessus du bloc d'impression.

6.   Sortez le mécanisme de déblocage du tuyau d'évacuation pour sortir les tubes du collecteur de déchets (voir la figure ci-dessous).

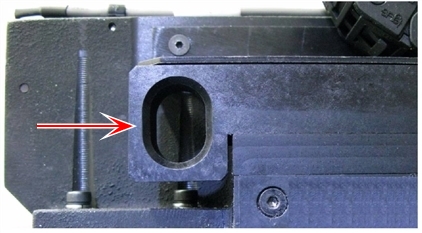

Sortie des tubes d'évacuation du collecteur de déchets

Important : Sortez le mécanisme de déblocage complètement.

7.   Soutenez le collecteur de déchets du rouleau en plaçant une main dessous et utilisez une clé hexagonale de 3 mm (Allen) pour desserrer les vis.

Vis du collecteur de déchets du rouleau

8.   Sortez le collecteur de déchets du rouleau, en prenant soin de ne pas toucher ou endommager le grattoir.
Avertissement
Le grattoir est très coupant ! Faites preuve de prudence.

9.   Inspectez le collecteur de déchets du rouleau.
•   Si le grattoir est endommagé, remplacez l'ensemble de l'unité du collecteur de déchets du rouleau.
•   Si le grattoir n'est pas endommagé, éliminez soigneusement tous les déchets du passage en prenant soin de ne pas endommager le grattoir. Au besoin, utilisez de l'IPA 90 % ou de l'éthanol pour dissoudre les résidus de matériau dans le passage des déchets et sur le grattoir.

Remarque : les déchets collectés dans cette unité contiennent de la résine non durcie. Jetez-les conformément aux réglementations environnementales en vigueur.

Pour installer le collecteur de déchets du rouleau :
1.   Insérez soigneusement l'unité du collecteur de déchets du rouleau.
2.   Fixez l'unité uniformément, en alternant le serrage des vis.
3.   Remettez le mécanisme de déblocage du tuyau d'évacuation dans sa position d'origine en le poussant à fond.

Retour des tubes d'évacuation du collecteur de déchets

4.   Replacez le bloc d'impression au milieu de l'imprimante.
5.   Remettez l'ensemble de la lampe UV dans l'imprimante, en veillant à ce que le câble s'installe dans le logement avec la vis de fixation latérale.

6.   Retirez tous les outils de l'imprimante et fermez le capot.
7.   Dans l'écran de l'assistant, cliquez sur Cancel (Annuler) pour ramener le plateau de fabrication dans sa position précédente.
