Limpieza y reemplazo del colector de residuos del rodillo

Normalmente, no tiene que inspeccionar y limpiar el colector de residuos del rodillo. Esto lo realiza su proveedor de servicios Stratasys durante las visitas de mantenimiento regulares. Sin embargo, ocasionalmente un bloqueo o el raspador dañado podrían provocar una fuga de material en la bandeja de construcción. Si ocurriera esto, retire el colector de residuos del rodillo para inspeccionarlo.

Para retirar el colector de residuos del rodillo:
1.   Inicie el asistente de limpieza de cabezales en el menú Options (Opciones).

El asistente prepara la impresora para retirar el colector de residuos del rodillo.

2.   Cuando aparece la siguiente pantalla, confirme que la bandeja esté vacía y que la tapa de la impresora esté cerrada, luego haga clic en Next (Siguiente).

El bloque de impresión se mueve hacia el centro de la bandeja de impresión, y la bandeja baja.

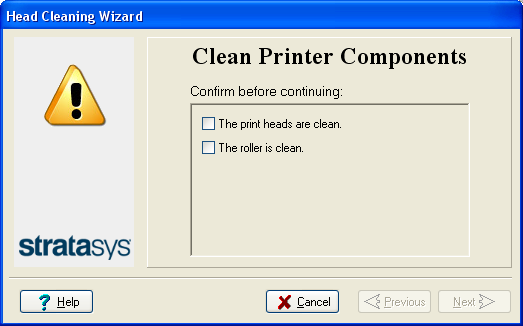

3.   Cuando aparece la pantalla siguiente, abra la tapa.

Advertencia: superficie caliente
Las placas de orificio del cabezal de la impresora (superficie inferior) pueden estar calientes. No las toque con las manos y proceda con precaución.
4.   Use guantes de protección.

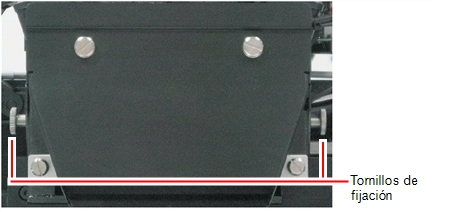

5.   Afloje los dos tornillos laterales que aseguran el ensamblado de la lámpara UV y coloque el ensamble en la parte superior del bloque de impresión.

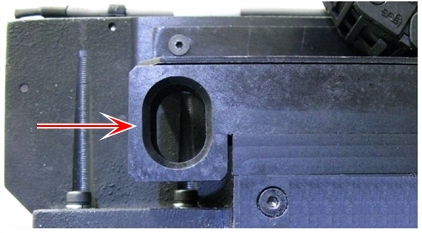

6.   Tire del mecanismo de liberación del tubo de drenaje para levantar los tubos y retirarlos del colector de residuos (vea la siguiente figura).

Liberación de los tubos de drenaje del colector de residuos

Importante: Tire del mecanismo de liberación completamente.

7.   Sostenga el colector de residuos del rodillo con la mano por debajo y use una llave Allen de 3 mm para aflojar los tornillos.

Tornillos del colector de residuos del rodillo

8.   Tire del colector de residuos del rodillo, teniendo cuidado de no tocar o dañar el raspador.
Advertencia
¡El raspador está muy afilado! Proceda con precaución.

9.   Inspeccione el colector de residuos del rodillo.
•   Si el raspador está dañado, reemplace la unidad completa del colector de residuos del rodillo.
•   Si el raspador no está dañado, retire cuidadosamente los residuos que pudieran quedar en el canal de residuos, teniendo cuidado de no dañar el raspador. Si es necesario, use IPA o etanol al 90% para disolver el material residual que hay en el canal de residuos y en el raspador.

Nota: Los residuos recolectados en esta unidad contienen resinas no curadas. Deséchelos de acuerdo con la normativa ambiental correspondiente.

Para instalar el colector de residuos del rodillo:
1.   Coloque cuidadosamente la unidad del colector de residuos del rodillo.
2.   Asegure la unidad en forma uniforme, ajustando alternadamente los tornillos.
3.   Coloque nuevamente el mecanismo de liberación del tubo de drenaje en su posición original empujándolo hasta el fondo.

Colocación de los tubos de drenaje nuevamente en el colector de residuos

4.   Mueva el bloque de impresión hacia atrás hasta la mitad de la impresora.
5.   Vuelva a colocar el ensamble de la lámpara UV en la impresora, verifique que el cable se ajuste en la ranura junto con el tornillo de seguridad lateral.

6.   Retire todas las herramientas de la impresora y cierre la tapa.
7.   En la pantalla del asistente, haga clic en Cancel Cancelar) para regresar la bandeja de construcción a su posición anterior.
