Austauschen der Pumpenschläuche

Pumpenschläuche in Objet30-Druckern werden während der regelmäßigen vorbeugenden Wartung ausgetauscht (siehe ).

So tauschen Sie die Pumpenschläuche aus:

1.   Halten Sie die folgenden Werkzeuge und Materialien bereit:
•   Schlüssel
•   Flacher Schraubenzieher
•   Schutzhandschuhe
•   Reinigungstücher
•   Seitenschneider
•   Drei Austauschschläuche und Kabelbinder
Die drei Schläuche im Kit sind identisch. Sie können in den in diesem Abschnitt beschriebenen Pumpen verwendet werden.
2.   Schließen Sie die Druckeranwendung.
3.   Fahren Sie den Druckercomputer herunter, warten Sie 60 Sekunden, nachdem der Monitor sich ausgeschaltet hat und schalten Sie den Hauptstrom aus.
Achtung:
Der Monitor schaltet sich aus, sobald die Remoteverbindung unterbrochen wird, bevor der Computer heruntergefahren ist.
Wenn Sie den Drucker ausschalten, bevor der Computer heruntergefahren ist, könnte dies zu Schäden führen.
4.   Öffnen Sie den Materialeinschub.

Materialpumpen

5.   Lösen Sie die Schrauben für die Befestigung des rechten Druckerpanels und nehmen Sie das Panel ab.
Achtung:
Lösen Sie die Schrauben vorsichtig, damit sie nicht herunterfallen und das Druckerpanel zerkratzen.

Rechtes Druckerpanel, entfernt

6.   Ziehen Sie Schutzhandschuhe an.
Warnung: Giftige und ätzende Materialien
Bei längerem direkten Kontakt mit Harzen besteht die Gefahr von Hautreizungen. Tragen Sie Schutzhandschuhe, bevor Sie fortfahren.
7.   Entfernen der Abfallbehälterabdeckung.

Entfernen der Abfallbehälterabdeckung

8.   Schrauben Sie die Kappe ab, mit der der Abfallschlauch am Behälter befestigt ist.
9.   Heben Sie den Behälter vorsichtig aus dem Drucker heraus.
10.   Legen Sie Reinigungstücher in das Abfallfach, um mögliche Materialleckagen aufzusaugen.
11.   Ziehen Sie den Materialeinschub bis zum Anschlag wie folgt heraus:

a.  Drücken Sie den Einschub leicht nach innen.

b.  Heben Sie die Auszugsverriegelung an und ziehen Sie den Einschub ganz heraus.

Auszugsverriegelung des Materialeinschubs

Abfallpumpenschlauch

So tauschen Sie den Abfallpumpenschlauch aus:

1.   Suchen Sie oben auf der Abfallpumpe den Schlauch neben dem Etikett PRESSURE.

An der Abfallpumpe angeschlossene Schläuche

2.   Markieren Sie den Schlauch.
3.   Schneiden Sie die Kabelbinder an den Schlauchenden von der Pumpe vorsichtig ab und nehmen Sie sie ab.

Abfallpumpe

4.   Entfernen Sie die Schläuche mit ihren Anschlüssen von den Schlauchenden an der Pumpe.

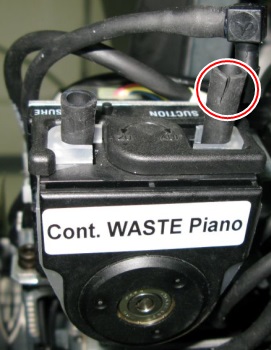

Wenn Sie Probleme beim Abnehmen der Schlauchanschlüsse von den Schläuchen in der Pumpe haben, schneiden Sie einen kleinen Schlitz in den Schlauch, wie gezeigt.

Von der Abfallpumpe abgenommene Schläuche

5.   Lösen Sie die Schlauchverriegelung, wie in der Abbildung gezeigt.

Lösen der Schlauchverriegelung

6.   Trennen Sie den Pumpenschlauch mit seinem Halter von der Pumpeninstallation.

Entfernter Schlauch und Schlauchhalterung

7.   Entfernen Sie den Schlauch von der Schlauchhalterung und werfen Sie den Schlauch weg.
Achtung:
Dieser Schlauch enthält ungehärtetes Druckmaterial. Bitte entsorgen Sie es nach den geltenden Umweltbestimmungen.
8.   Legen Sie einen neuen Schlauch in die Schlauchhalterung ein.
Vergewissern Sie sich, dass der Schlauch auf beiden Seiten der Schlauchhalterung gleich lang ist.
9.   Legen Sie die Schlauchhalterung in die Pumpeninstallation ein.
10.   Schließen Sie die Schlauchverriegelung.

Beim Schließen der Verriegelung sollten Sie ein Klickgeräusch hören.

Achtung:
Gequetschte Schläuche können zu Materialleckagen führen, die den Drucker beschädigen können. Vergewissern Sie sich, dass Sie beim Sichern der Schlauchverriegelung die umgebenden Schläuche nicht quetschen (abschnüren).
11.   Bringen Sie den Schlauch, den Sie in Schritt 2 markiert haben, an den Schlauch an, der neben dem Etikett PRESSURE aus der Pumpe herausragt.
12.   Bringen Sie den anderen Schlauch an den Schlauch an, der neben dem Etikett SUCTION aus der Pumpe herausragt.
13.   Sichern Sie jeden Schlauch an seinem Anschluss mit einem Kabelbinder. Schneiden Sie überschüssige Kabelbinderstücke ab.
14.   Nehmen Sie die Markierung aus Schritt 2 ab.

Stützmaterialpumpenschlauch

So tauschen Sie den Stützmaterialpumpenschlauch aus:

1.   Schließen Sie den Einschub etwa zur Hälfte, so dass die Stützmaterialpumpe von der Öffnung im Gehäuse auf der rechten Seite des Druckers erreicht werden kann.

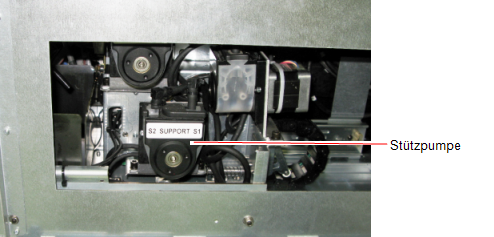

Rechte Seite des Druckers

2.   Suchen Sie auf der Stützmaterialpumpe den Schlauch neben dem Etikett PRESSURE.
3.   Markieren Sie den Schlauch, damit Sie ihn später korrekt anschließen können.

Der Austauschvorgang ist der gleiche wie für die Abfallpumpe. Weiter bei Schritt 2 Markieren Sie den Schlauch..

Modellmaterialpumpenschlauch

So tauschen Sie den Modellmaterialpumpenschlauch aus:

1.   Entfernen Sie auf der Rückseite der Modellmaterialpumpe die unten gezeigte Schraube mit einem 4 mm-Inbusschlüssel.

Modellmaterialpumpe: zu entfernende Montageschraube

2.   Lösen Sie die andere Montageschraube, aber entfernen Sie sie nicht.

Modellmaterialpumpe: zu lösende Montageschraube

3.   Drehen Sie die Modellmaterialpumpeninstallation, damit die Pumpe Ihnen zugewandt ist.

Gedrehte Modellmaterialpumpeninstallation

4.   Suchen Sie oben auf der Modellmaterialpumpe den Schlauch neben dem Etikett PRESSURE.
5.   Markieren Sie den Schlauch.

Der Austauschvorgang ist der gleiche wie für die Abfallpumpe. Fahren Sie mit Schritt 2 Markieren Sie den Schlauch. fort und bringen Sie die Pumpe wieder in ihre Arbeitsposition.

So bringen Sie die Pumpe wieder in ihre Arbeitsposition:

1.   Drehen Sie die Modellmaterialpumpe, so dass sie dem Einschub zugewandt ist.
2.   Befestigen Sie die Modellmaterialpumpe mit zwei Schrauben.

Legen Sie die Montageschraube ein, die sie vorher entfernt hatten, und ziehen Sie die Schraube an, die Sie gelöst hatten.

Modellmaterialpumpe in Arbeitsposition

Drucker wieder in funktionsfähigen Zustand versetzen

So versetzen Sie den Drucker wieder in funktionsfähigen Zustand:

1.   Entfernen Sie die Reinigungstücher aus dem Abfallbehälter und vergewissern Sie sich, dass der Behälter sauber ist.

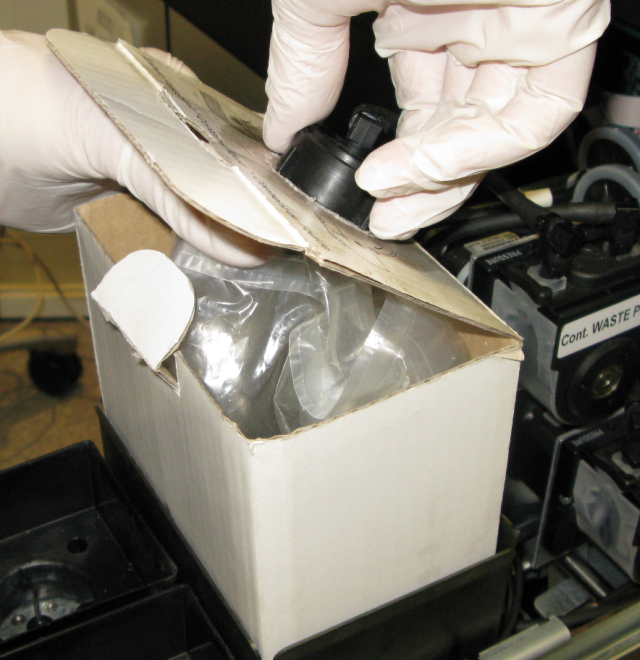

2.   Setzen Sie den Abfallbehälter in den Materialeinschub und befestigen Sie die Kappe der Entleerungsleitung.
Wichtig:
Halten Sie den Abfallbeutel mit einer Hand fest, während Sie den Abfallschlauch anschließen. Anderenfalls könnte der Beutel verdreht werden und der Abfallfluss könnte behindert werden.

Abfallbehälter mit angeschlossener Entleerungsleitung

3.   Bringen Sie die Abdeckung auf dem Abfallbehälter an und vergewissern Sie sich, dass die Entleerungsleitung nicht eingeklemmt oder verbogen ist.
Wichtig:
Wenn Sie den Drucker ohne Abfallbehälterabdeckung betreiben, führt dies zu ungenauer Messung des Abfallgewichts und Abfall gerät in den Drucker.

Abdeckung auf dem Abfallbehälter installiert

4.   Bringen Sie das rechte Druckerpanel wieder an.
Achten Sie darauf, dass der Materialeinschub offen ist, während Sie das Panel anbringen.
5.   Schließen Sie den Materialeinschub.
6.   Vergewissern Sie sich, dass das rechte Panel und der Einschub richtig ausgerichtet sind.
7.   Schalten Sie den Drucker ein.
Wichtig:
Wenn Sie den Drucker einschalten, wird die Abfallpumpe aktiviert und abgeschaltet, wenn Sie die Druckeranwendung öffnen. Wenn Sie beim Einschalten des Druckers ungewöhnliche Geräusche hören, überprüfen Sie, dass der Abfallpumpenschlauchhalter korrekt installiert wurde. Entfernen Sie die Schlauchhalterung und installieren Sie sie erneut, falls erforderlich.
8.   Öffnen Sie die Druckersteuerungsanwendung.
Wichtig:
Wenn Sie während des Druckens ungewöhnliche Geräusche im Pumpenbereich hören, überprüfen Sie, dass die Modellmaterial- oder Stützmaterialpumpenschlauchhalterungen korrekt installiert wurden. Entfernen Sie die Schlauchhalterungen und installieren Sie sie erneut, falls erforderlich.
