测试和校准紫外线灯

用于凝固三维打印件的灯的有效紫外线辐射随时间而改变。用过少的紫外线固化会造成在打印结束时,部分打印材料在三维打印件上仍保持液态。每打印 300 小时后或在您认为需要时,运行 UV Calibration(紫外线校准)向导测试紫外线灯并校准其有效紫外线辐射。

向导会将测量的辐射与建议的辐射水平进行比较。校准紫外线灯时,向导会根据需要尝试调整辐射水平。

如果读数在可接受的范围内,则向导会继续。
如果需要更进一步调整,则重复测试。
如果紫外线辐射过低,无法妥善调整,向导会指示打印模式的紫外线灯辐射不可接受。
测试和校准紫外线灯之前,确保玻璃透镜是干净的。为了方便检修,请运行打印头清理向导,然后使用提供的专用清洁垫。
若要测试和校准紫外线灯辐射:
1. Options(选项)菜单启动 UV Calibration(紫外线校准)向导。
2. 在以下屏幕中,选择 UV Intensity Calibration(紫外线强度校准),将紫外线灯的辐射水平调整到可接受的范围。

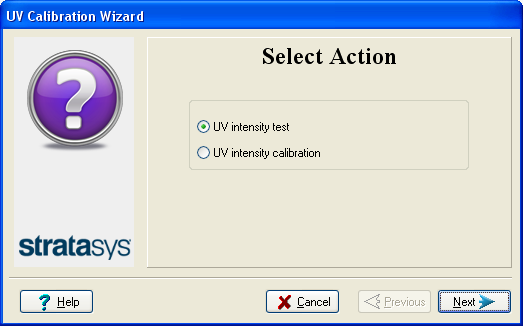

紫外线校准选择

3. 请确保成型托盘已清理(为空)。在向导屏幕中对此进行确认并单击 Next(下一步)

出现以下屏幕。

4. 通过向右滑动机盖,暴露出紫外线传感器,然后检查玻璃是否洁净。

紫外线传感器已露出

5. 如有需要,用洁净的布和 90% 酒精 (IPA) 清洁紫外线传感器上的玻璃。

使用粗糙的清洁垫清洁玻璃。

6. 确认向导屏幕中列出的项目并单击 Next(下一步)

紫外线灯会通电并稳定。(这会花费几分钟时间)。接下来,打印模块通过传感器,且向导会比较每个紫外线灯测得的辐射水平与建议的辐射水平。

完成校准之后,向导会显示紫外线灯条件。

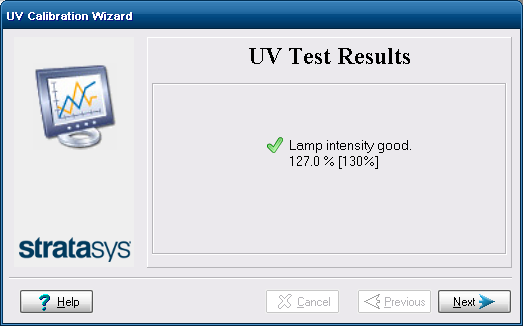

紫外线灯的最终条件—可接受的强度水平

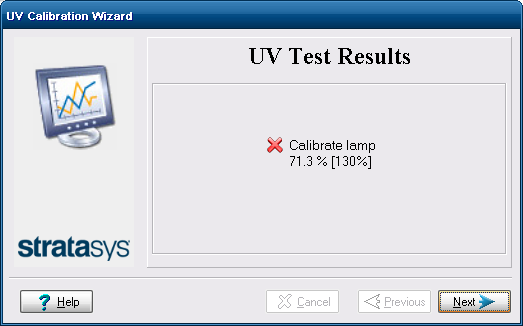

紫外线灯的最终条件—不可接受的强度水平

7. 如果向导无法将紫外线灯调整到特定的紫外线强度范围内,请在更换紫外线灯之后执行以下步骤并再次运行向导:
检查紫外线灯玻璃是否洁净。
检查紫外线传感器是否完全暴露,并且其护目镜是干净的。

如果结果仍然不可接受,请联系您的 Stratasys 服务提供商以获取建议。

8. 单击 Next(下一步)
9. 关闭紫外线传感器盖并在此向导屏幕中对此进行确认。
10. 在最终向导屏幕单击 Done(完成)
