프린트 헤드 정렬
프린트 헤드 정렬을 확인해야 합니다.
이 절차에는 20분 정도 걸립니다.
프린트 헤드 정렬을 확인하려면:
|
•
|
투명 시트, A4 또는 Letter 크기의 절반 정도 크기인 10.5 × 13cm(4.5 × 5.5인치) 이상 |
|
•
|
모든 유형의 접착 테이프, 빌드 트레이에 투명 시트 고정용 |
|
2.
|
Options(옵션) 메뉴에서 Head Alignment(헤드 정렬) 마법사를 시작합니다. |
|
3.
|

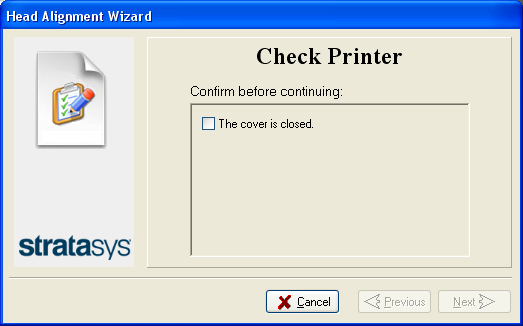

마법사 화면에서 해당 확인란을 선택하여 커버가 닫혔는지 확인하고 Next(다음)를 클릭합니다. |
|
4.
|

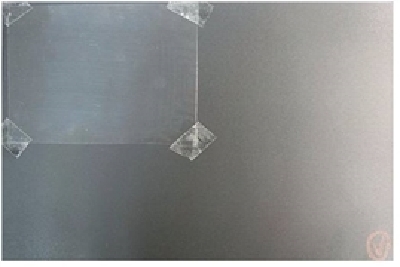

빌드 트레이 위에 투명 시트를 붙이라는 메시지가 나타나면 다음 그림과 같이 트레이의 왼쪽과 후면 가장자리 근처 빌드 트레이에 투명 시트를 놓습니다. |
|
5.
|
투명 시트가 평평하게 놓여 있는지 확인하고 트레이에 테이프로 고정합니다. |
|
7.
|
마법사 화면에서 해당 확인란을 선택하여 투명 시트가 빌드 트레이 위에 고정되었는지 확인하고, Next(다음)를 클릭합니다. |
Next(다음)을 클릭하면 프린터가 투명 시트에서 헤드 정렬 테스트 분사를 합니다. 인쇄가 끝나면 다음 화면이 나타납니다.
투명 시트에 두 행으로 나열된 세트가 조형되며, 각각은 다른 프린트 헤드의 결과를 나타냅니다.
|
•
|
3D 조형물 제작 시 모델 재료 적용에 사용되는 헤드에서 상단 행을 분사했습니다. 오른쪽에서 왼쪽으로 열은 각각 M1, M2, M3 헤드를 나타냅니다. (헤드 M0에 대한 열의 정렬은 기타 모든 헤드를 정렬하기 위한 기준으로 사용되므로 이 열은 없습니다.) |
|
•
|
서포트 재료 적용에 사용되는 헤드에서 하단 행을 조형했습니다. |
|
9.
|
돋보기 또는 루페를 사용하여 투명 시트를 검사합니다. |
위의 그림과 같이 상단 행과 하단 행에서 #8 선 두 개가 정렬될 때 최적의 헤드 정렬을 나타냅니다. 위의 그림에 나와 있는 헤드 정렬 테스트 샘플에서는 헤드 정렬 변경이 필요하지 않습니다. 해당 세트의 다른 선이 정렬되는 경우 다음 마법사 화면에서 정렬을 변경해야 합니다.
|
10.
|

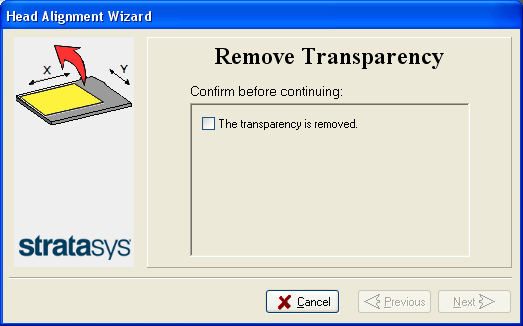

와(과) 같은 마법사 화면에서 Transparency removed(투명 시트 제거됨) 확인란을 선택하고 Next(다음)를 클릭합니다. |
일련의 정렬 화면 중 첫 번째 화면이 나타납니다.
|
11.
|

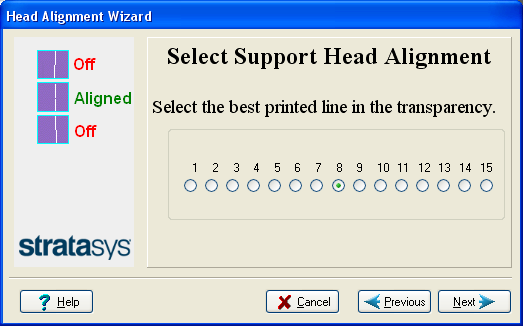

헤드 정렬 화면에서 상단과 하단 행에서 어느 선이 정렬 상태인지 나타내는 숫자를 선택합니다. |
참고: 가운데 선의 정렬이 최적이기 때문에 마법사 화면에서 숫자 '8'이 기본적으로 선택되어 있습니다. 따라서 헤드 정렬이 변경되지 않습니다. 다른 숫자를 선택하는 경우 마법사가 헤드 정렬을 이에 따라 조정합니다.
|
•
|

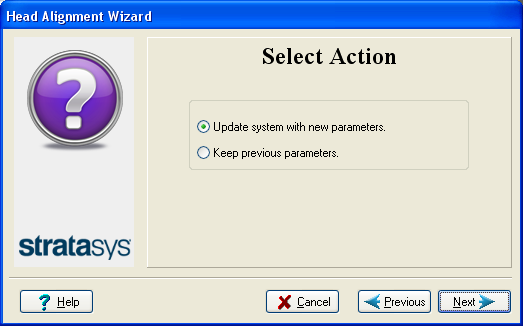

프린터에서 정렬을 변경하려면 Update system with new parameters(시스템을 새 매개 변수로 업데이트)가 선택되어 있는지 확인하고 Next(다음)를 클릭합니다. |
|
•
|
프린터에서 정렬을 변경하기 전에 정렬 테스트 결과를 다시 확인하려면 Previous(이전)를 클릭합니다. |
|
•
|
지금 프린터에서 정렬을 변경하지 않으려면 Keep previous parameters(이전 매개 변수 유지)를 선택하고 Next(다음)를 클릭합니다. |
|
14.
|
다음 화면에서 헤드 정렬 절차를 반복하거나 마법사를 닫을지 선택할 수 있습니다. |
|
•
|
프린트 헤드의 가장 가깝게 정렬된 세로 선이 양쪽 끝 중 한 곳에 있는 경우 Repeat the test(테스트 반복)를 선택한 후 Next(다음)를 클릭합니다. |
추가적인 투명 시트 테스트는 헤드가 현재 올바르게 정렬되었는지 보여 주며, 그렇지 않은 경우 마법사에서 정렬을 "미세 조정"할 수 있습니다.
|
•
|
프린트 헤드의 세로 선이 양쪽 끝 중 한 곳에 정렬되지 않거나 , End this wizard(이 마법사 종료)를 선택한 후 Next(다음)를 클릭합니다. |
프린트 헤드를 교체한 후 Head Optimization(헤드 최적화) 마법사에서 Head Alignment(헤드 정렬) 마법사를 연 경우 프린터 애플리케이션이 닫히고 마지막 마법사 화면에서 Done(완료)을 클릭하면 다시 열립니다.
