UV ランプを交換する

モデルを硬化させる UV ランプの耐用年数は長いものの限界があります。[UV Calibration (UV キャリブレーション)] ウィザードで有効電力をテストして調整できます (UV ランプをテストおよびキャリブレーションする参照)。UV ランプ電球やUVリフレクターを交換する必要がある場合、以下の手順に従います。

UVランプ電球またはUVリフレクターを交換するには：

1。

[Options (オプション)] メニューから [UV Lamp Replacement (UV ランプ交換)] ウィザードを開始します

続行する前に、プリンタカバーの安全インターロックが故障していないこと、ランプが熱くなっていないことを確認します。

2。

造形トレイが空になっていることを確認し、ウィザード画面でこれを確認します。次に、プリンタを閉じて、[Next (次へ)] をクリックします。

軸は「ホーム」位置に移動します。

3。

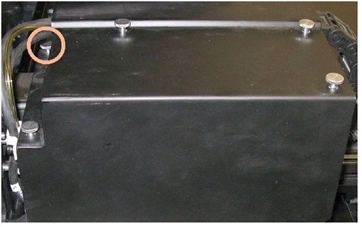

UV アセンブリカバーの蝶ねじ (以下の写真に示す) を緩めます (取り外さないでください)。

UV アセンブリカバー

4。

UV アセンブリカバーを固定している他の 4 つの蝶ねじを取り外して、カバーを外します。

5。

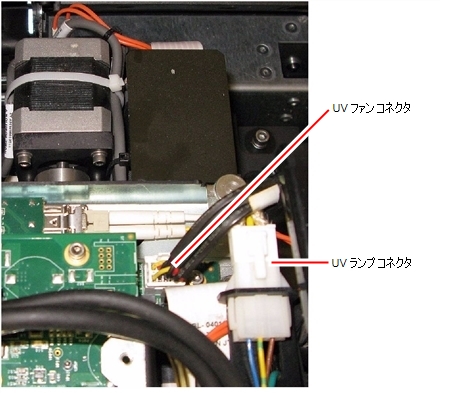

UV ランプケーブルとファンケーブルを取り外します。

6。

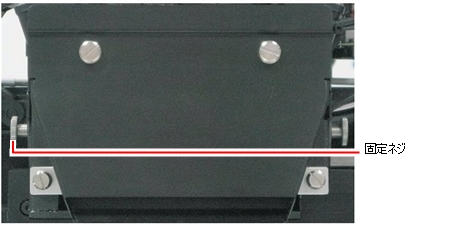

UV ランプアセンブリをプリンタに固定する 2 つの側ねじを緩めます。

7。

アセンブリを取り外し、平らな表面に配置します。

8。

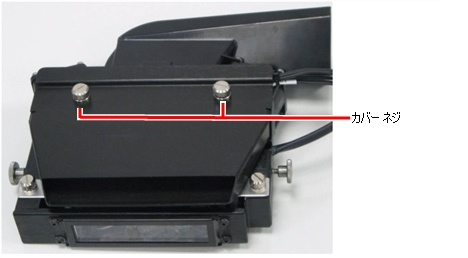

UV ランプカバーを固定するねじを緩めて、カバーを外します。

9。

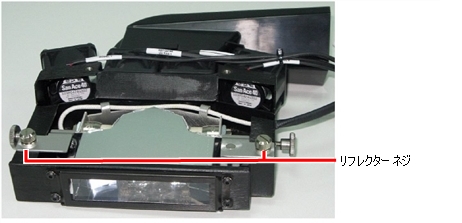

UV リフレクターを固定している 2 つのねじを緩めます。

10。

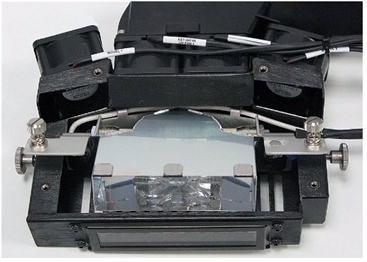

UV リフレクターを少し上げて取り外し、最下部から角度を付けて筐体から引き出します。

11。

古い UV リフレクターとランプを廃棄します。

使用済みの UV ランプは、環境安全要件に従って処理してください。

UV ランプには水銀が含まれています。破損したランプの扱いには注意してください。

室内を完全に換気します。
保護手袋を使って、水銀とランプの破損部品を集めます。
こぼれた水銀を安全に取り除いてください。
破損したランプ、水銀、汚染された樹脂は気密性のある非金属のコンテナに入れてください。

12。

新しい UV ランプ/リフレクターユニットを筐体に挿入します。

13。

UV ランプケーブルが筐体内の正しい位置にあることを確認し、固定ねじを締めます。

ランプカバーを筐体最下部のスロットに挿入して、ランプカバーを取り付け、最上部の固定ねじを締めます。

14。

UV ランプカバーを交換し、固定するねじを締めます。

UVランプカバーを取り付ける

15。

ケーブルが側固定ねじと共にスロットにはまっていることを確認して、プリンタの UV ランプを交換します。

16。

２つの側面固定ねじを締めます。

17。

ウィザード画面で、UV ランプを交換したこと、ブラックストリップが取り付けられていることを確認し、[Next (次へ)] をクリックします。

注: 現在チェックされているモードがプリンタアプリケーションの左下に表示されます。

ウィザードがランプを操作し、電力が許容範囲内になっているかテストします。

注: [Done (完了)] をクリックするまで、UV ランプはオンのままになります。

UV ランプの交換後:

[UV Calibration (UV キャリブレーション)] ウィザードを実行して電力を調整します (UV ランプをテストおよびキャリブレーションする参照)。UV ランプが冷めるまで少なくとも 2 分は待ってから、[UV Calibration (UV キャリブレーション)] ウィザードを実行します。
100 時間造形を行った後に、新しい UV ランプを再度キャリブレーションします。
