Pulizia e sostituzione del raccoglitore degli scarti del rullo

Normalmente non è necessario ispezionare e pulire il raccoglitore degli scarti del rullo. Questa operazione viene eseguita dal proprio centro di assistenza Stratasys durante le regolari visite di manutenzione. In alcune circostanze, tuttavia, un intasamento o un raschietto danneggiato possono causare la fuoriuscita di materiale sul piano di stampa. Se ciò accade, rimuovere il raccoglitore degli scarti del rullo e ispezionarlo.

Per rimuovere il raccoglitore degli scarti del rullo:
1.   Avviare la procedura guidata Head Alignment (Ottimizzazione guidata delle testine) nel menu Options (Opzioni).

Questa procedura guidata prepara la stampante per la rimozione del raccoglitore degli scarti del rullo.

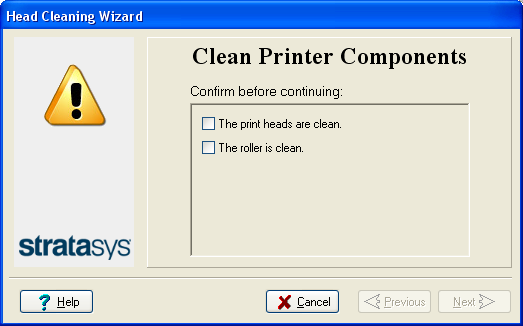

2.   Quando viene visualizzata la schermata seguente, confermare che il vassoio è vuoto e che il coperchio della stampante è chiuso e fare clic su Next (Avanti).

Il blocco di stampa si sposta al centro del piano di stampa e il vassoio si abbassa.

3.   Quando viene visualizzata la schermata seguente, aprire il coperchio.

Avvertenza: superficie rovente
Le piastre forate delle testine di stampa (sulla base) potrebbero scottare. Non toccarle a mani nude e procedere con cautela.
4.   Indossare un paio di guanti da lavoro.

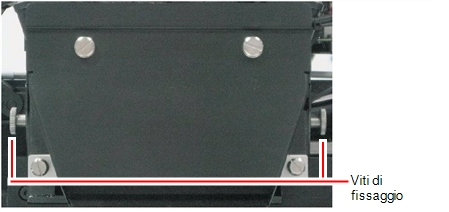

5.   Allentare le due viti laterali che fissano il gruppo della lampada UV e posizionare il gruppo sulla parte superiore del blocco di stampa.

6.   Tirare il meccanismo di sblocco dei tubi di drenaggio per sollevare i tubi del raccoglitore degli scarti (vedere la figura seguente).

Sganciamento dei tubi di drenaggio dal raccoglitore degli scarti

Importante: tirare completamente il meccanismo di sblocco.

7.   Mantenere dal basso il raccoglitore degli scarti del rullo con una mano e utilizzare una chiave a brugola da 3 mm) per allentare le viti.

Viti del raccoglitore degli scarti del rullo

8.   Estrarre il raccoglitore degli scarti del rullo prestando attenzione a non toccare o danneggiare il raschietto.
Avviso
Il raschietto è molto affilato! Procedere con cautela.

9.   Ispezionare il raccoglitore degli scarti del rullo.
•   Se il raschietto è danneggiato, sostituire l'intera unità del raccoglitore degli scarti del rullo.
•   Se il raschietto non è danneggiato, rimuovere cautamente eventuali scarti dal canale facendo attenzione a non danneggiare il raschietto. Se necessario, utilizzare alcol isopropilico (IPA) al 90% o etanolo per disciogliere i residui di materiale nel canale degli scarti e sul raschietto.

Nota: gli scarti raccolti in questa unità contengono resine non indurite. Smaltire gli scarti come prescritto dalle normative locali in materia ambientale.

Per installare il raccoglitore degli scarti del rullo:
1.   Inserire con cautela l'unità del raccoglitore degli scarti del rullo.
2.   Fissare l'unità stringendo alternatamente le viti.

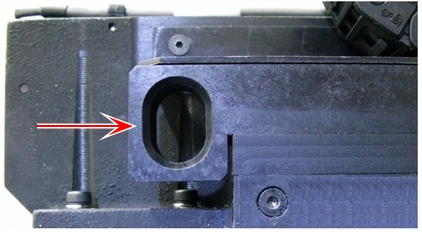

3.   Riportare il meccanismo di sblocco dei tubi di drenaggio nella posizione originale spingendolo completamente all'interno.

Riporto dei tubi di drenaggio dal raccoglitore degli scarti alla posizione originale

4.   Riportare il blocco di stampa al centro della stampante.
5.   Rimontare il gruppo della lampada UV nella stampante, assicurandosi che il cavo sia inserito nella fessura insieme alla vite di fissaggio laterale.

6.   Rimuovere tutti gli strumenti dalla stampante e chiudere il coperchio.
7.   Nella schermata della procedura guidata, fare clic su Cancel (Annulla) per riportare il piano di stampa nella posizione precedente.
