Allineamento delle testine di stampa
Controllare l'allineamento delle testine di stampa:
|
•
|
dopo la sostituzione di una o più testine
|
Questa operazione dura circa 20 minuti.
Per controllare l'allineamento delle testine di stampa:
|
•
|
un lucido, di dimensioni minime pari a 10,5 × 13 centimetri (4,5 x 5,5"), circa un quarto di un foglio formato standard A4 o Letter |
|
•
|
nastro adesivo per fissare il lucido al piano di stampa |
|
2.
|
Avviare la procedura guidata Head Alignment (Ottimizzazione guidata delle testine) nel menu Options (Opzioni). |
|
3.
|
Nella schermata della procedura guidata, confermare che il coperchio è chiuso e fare clic su Next (Avanti). |
|
4.
|
Quando richiesto, poggiare il lucido sul piano di stampa, in prossimità dei bordi sinistro e posteriore del vassoio, come mostrato nella figura seguente. |
|
5.
|
Accertarsi che il lucido aderisca bene al vassoio e fissarlo con il nastro adesivo. |
|
6.
|
Chiudere il coperchio della stampante. |
|
7.
|
Nella schermata della procedura guidata, selezionare la casella di controllo per confermare che il lucido si trova sul piano di stampa e fare clic su Next (Avanti). |
Quando si fa clic su Next (Avanti), la stampante stampa il test di allineamento delle testine sul lucido. Al termine della stampa, viene visualizzata la schermata seguente.
|
8.
|
Aprire la stampante e rimuovere il lucido. |
Sul lucido vengono stampate sequenze di linee verticali suddivise in due righe, ognuna delle quali mostra i risultati di una specifica testina di stampa.
|
•
|
La prima riga è stata stampata dalla testina utilizzata per l'applicazione del materiale per i modelli durante la produzione delle stampe 3D. Da destra a sinistra, le colonne rappresentano rispettivamente le testine M1, M2 e M3 (non è presente la colonna corrispondente alla testina M0 perché il suo allineamento viene utilizzato come riferimento per tutte le altre testine). |
|
•
|
L'ultima riga è stata stampata dalla testina utilizzata per l'applicazione del materiale di supporto. |
|
9.
|
Ispezionare il lucido con una lente di ingrandimento. |
L'allineamento ottimale delle testine si ottiene quando le linee dell'ottava coppia nelle righe superiore e inferiore sono allineate, come mostrato nella figura precedente. Nell'esempio riportato, non è necessario modificare l'allineamento delle testine. Se altre linee della serie sono allineate, è necessario modificare l'allineamento nella schermata successiva della procedura guidata.
|
10.
|
Nella schermata della procedura guidata precedente, selezionare la casella di controllo Transparency removed (Lucido rimosso) e fare clic su Next (Avanti). |
Viene visualizzata la prima di una serie di schermate di allineamento.
|
11.
|

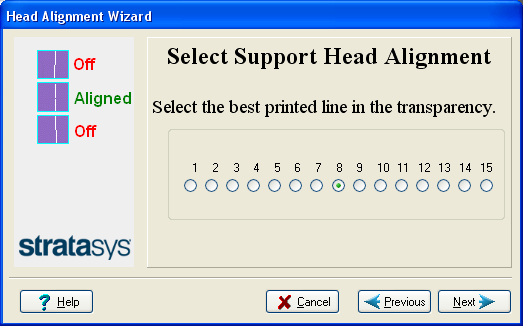

Nella schermata di allineamento delle testine, selezionare il numero che indica quali linee sono allineate nelle righe superiore e inferiore. |
Nota: Poiché l'allineamento delle linee centrali è quello ottimale, per impostazione predefinita nella schermata della procedura guidata viene selezionato il numero "8". L'allineamento delle testine non viene modificato. Se si selezionano altri numeri, la procedura guidata modifica l'allineamento delle testine in base alla nuova selezione.
|
12.
|
Fare clic su Next (Avanti). |
Viene visualizzata la schermata seguente.
|
13.
|
Procedere nel modo seguente: |
|
•
|
Per modificare l'allineamento sulla stampante, assicurarsi che sia selezionato Update system with new parameters (Aggiorna il sistema con i nuovi parametri) e fare clic su Next (Avanti). |
|
•
|
Per ricontrollare i risultati del test di allineamento prima di modificare l'allineamento sulla stampante, fare clic su Previous (Indietro). |
|
•
|
Per modificare l'allineamento sulla stampante in un altro momento, selezionare Keep previous parameters (Mantieni invariati i parametri) e fare clic su Next (Avanti). |
|
14.
|
Nella schermata successiva è possibile scegliere di ripetere la procedura di allineamento delle testine, o uscire dalla procedura guidata. |
|
•
|
Se le linee verticali con il maggior grado di allineamento per una testina di stampa si trovano a uno degli estremi, scegliere Repeat the test (Ripeti il test) e fare clic su Next (Avanti). |
Il test del lucido aggiuntivo mostra se le testine sono ora correttamente allineate e, in caso contrario, la procedura guidata consente di "perfezionare" l'allineamento.
|
•
|
Se le linee verticali delle testine di stampa non sono allineate a uno degli estremi, scegliere End this wizard (Termina procedura guidata), quindi fare clic su Next (Avanti). |
Se la procedura guidata Head Alignment (Allineamento guidato delle testine) è stata avviata dalla procedura guidata Head Optimization (Ottimizzazione guidata delle testine), l'applicazione della stampante si chiude e si riapre quando si fa clic su Done (Fatto) nella schermata finale della procedura guidata.
