Alignement des têtes d'impression
Vous devez vérifier l'alignement des têtes d'impression -
|
•
|
après le remplacement d'une ou plusieurs têtes
|
Cette procédure prend environ 20 minutes.
Pour vérifier l'alignement des têtes d'impression :
|
•
|
un film transparent d'une taille d'au moins 10,5 × 13 centimètres, environ le quart d'une feuille au format standard A-4 ou Lettre |
|
•
|
du ruban adhésif quelconque, pour fixer la feuille de transparent au plateau de fabrication. |
|
N :2.
|
Démarrez l'assistant Head Alignment (Alignement des têtes) depuis le menu Options. |
|
N :3.
|
Dans l'écran de l'assistant, cochez la case pour confirmer que le capot est fermé et cliquez sur Next (Suivant). |
|
N :4.
|
Lorsque cela vous est demandé, placez le transparent sur le plateau de fabrication - à côté des bords gauche et arrière du plateau, comme illustré ci-après. |
|
N :5.
|
Vérifiez que la feuille de transparent est bien à plat et collez-la au plateau avec du ruban adhésif. |
|
N :6.
|
Fermez le capot de l'imprimante. |
|
N :7.
|
Dans l'écran de l'assistant, cochez la case pour confirmer que la feuille de transparent est fixée au plateau de fabrication et cliquez sur Next (Suivant). |
Lorsque vous cliquez sur Next (Suivant), l'imprimante imprime le test d'alignement des têtes sur le transparent. Une fois l’impression terminée, l’écran suivant s'affiche.
|
N :8.
|
Ouvrez l'imprimante et retirez le transparent. |
Des ensembles de lignes verticales sont imprimés sur le transparent sur deux lignes, chacune indiquant les résultats d'une tête d'impression différente.
|
•
|
La rangée du haut a été imprimée par la tête utilisée pour appliquer le matériau du modèle lors de la production d’impressions 3D. De droite à gauche, les colonnes représentent respectivement les têtes M1, M2, M3. (Il n'y a pas de colonne pour la tête M0 car son alignement sert de référence pour aligner toutes les autres têtes.) |
|
•
|
La rangée du bas a été imprimée par la tête utilisée pour appliquer le matériau de support. |
|
N :9.
|
Utilisez une loupe pour inspecter le transparent. |
L'alignement de tête optimal est visible lorsque les deux lignes N°8, en haut et en bas, sont alignées, comme dans la figure ci-dessus. Dans l'exemple, aucune modification de l'alignement des têtes n'est nécessaire. Si d'autres lignes de l'ensemble sont alignées, vous devez modifier l'alignement de cette tête - dans le prochain écran de l'assistant.
|
N :10.
|
Dans l'écran de l'assistant ci-dessus, cochez la case Transparency removed (Transparent retiré) et cliquez sur Next (Suivant). |
Le premier d'une suite d'écrans d'alignement s'affiche.
|
N :11.
|
Dans l'écran d'alignement des têtes, sélectionnez le numéro qui indique quelles lignes sont alignées dans les rangées supérieure et inférieure. |
Remarque : L'alignement des lignes centrales étant optimal, le numéro « 8 » est sélectionné, par défaut, dans l'écran de l'assistant. Ceci ne modifie pas l'alignement de la tête. Si vous sélectionnez d'autres numéros, l'assistant ajuste l'alignement de la tête en conséquence.
|
N :12.
|
Cliquez sur Next (Suivant). |

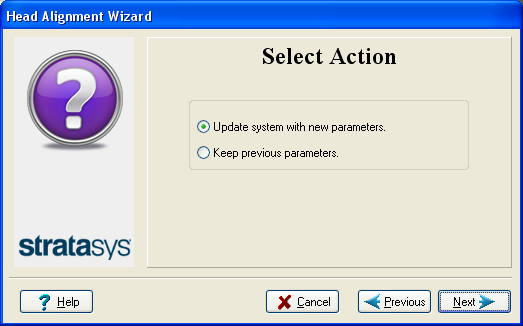

L'écran suivant s'affiche.
|
N :13.
|
Continuez comme suit : |
|
•
|
Pour effectuer les modifications de l'alignement dans l'imprimante, vérifiez que l'option Update system with new parameters (Mettre à jour avec les nouveaux paramètres) est sélectionnée et cliquez sur Next (Suivant). |
|
•
|
Pour vérifier à nouveau les résultats du test d'alignement avant d'effectuer les modifications dans l'imprimante, cliquez sur Previous (Précédent). |
|
•
|
Si vous ne souhaitez pas effectuer les modifications d'alignement dans l'imprimante pour le moment, sélectionnez Keep previous parameters (Conserver les paramètres précédents) et cliquez sur Next (Suivant). |
|
N :14.
|
Dans l'écran qui suit, vous pouvez choisir de recommencer la procédure d'alignement de la tête, ou de fermer l'assistant. |
|
•
|
Si les lignes verticales les plus étroitement alignées pour une tête d'impression sont à l'une des deux extrémités, choisissez Repeat the test (Recommencer le test), puis cliquez sur Next (Suivant). |
Le test du transparent supplémentaire indique si les têtes sont désormais correctement alignées et, dans le cas contraire, l'assistant permet de régler finement l'alignement.
|
•
|
Si les lignes verticales des têtes d'impression n'étaient pas alignées aux extrémités, choisissez End this wizard (Terminer cet assistant), puis cliquez sur Next (Suivant). |
Si l'assistant d'alignement des têtes a été ouvert depuis l'assistant d'optimisation des têtes après le remplacement des têtes d'impression, l'application de l'imprimante se ferme et se rouvre lorsque vous cliquez sur Done (Terminé) dans le dernier écran de l'assistant.
