Reemplazo de los tubos de bombas
Los tubos de la bomba en las impresoras Objet30 se reemplazan durante el mantenimiento preventivo periódico (consulte Tareas de mantenimiento preventivo). El procedimiento consta de estos pasos:
Preparación
Para reemplazar los tubos de bombas:
|
1.
|
Prepare las siguientes herramientas y materiales: |
|
•
|
tres tubos de reemplazo y sujetacables |
Los tres tubos suministrados en el tubo son idénticos; pueden usarse en las bombas que se describen en esta sección.
|
2.
|
Cierre la aplicación de la impresora. |
|
3.
|
Apague la computadora de la impresora, espere 60 segundos después de que el monitor queda en blanco y apague el interruptor principal. |
El monitor se pone en blanco apenas finaliza el enlace remoto—antes del apagado de la computadora.
Apagar la impresora antes del apagado de la computadora podría causar daños.
|
4.
|
Abra el cajón de materiales. |
Bombas de material
|
5.
|
Retire los tres tornillos que aseguran el panel derecho de la impresora y extráigalo. |
Retire los tornillos cuidadosamente para que no se caigan y rayen el panel de la impresora.

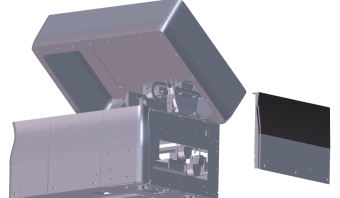

Panel derecho de la impresora retirado
|
6.
|
Use guantes de protección. |
El contacto prolongado con resinas podría causar irritación en la piel. Colóquese los guantes de protección antes de continuar.
|
7.
|
Extraiga la tapa del recipiente para residuos. |
Extracción de la tapa del recipiente para residuos.
|
8.
|
Destornille la tapa que conecta el tubo de residuos al recipiente. |
|
9.
|
Cuidadosamente deslice el recipiente y extráigalo de la impresora. |
|
10.
|
Coloque paños de limpieza en el compartimiento de residuos para absorber cualquier derrame de material. |
|
11.
|
Extienda el cajón de materiales hasta el extremo de su trayectoria, como sigue: |
a. Empuje el cajón ligeramente hacia adentro.
b. Levante el pestillo de extensión y extraiga el cajón hasta el final.
Pestillo de extensión del cajón de materiales
Reemplazo de los tubos de bombas de residuos
Para reemplazar el tubo de la bomba de residuos:
|
1.
|
En la parte superior de la bomba de residuos, ubique el tubo cerca de la etiqueta PRESSURE (Presión). |
Tubos conectados a la bomba de residuos
|
2.
|
Etiquete (marque) el tubo. |
|
3.
|
Cuidadosamente corte y retire los sujetacables de los extremos del tubo que se extiende desde la bomba. |
Bomba de residuos
|
4.
|
Desconecte los tubos con sus conexiones de los extremos del tubo que se extiende desde bomba. |
Si experimenta dificultades para desconectar las conexiones de los tubos de la bomba, haga un pequeño corte en el tubo, como se muestra.
Tubos desconectados de la bomba de residuos
|
5.
|
Suelte el pestillo del tubo, como se muestra. |
Soltando el pestillo del tubo
|
6.
|
Separe el tubo de la bomba con su soporte desde el ensamblado de la bomba. |
Tubo y porta tubo retirados
|
7.
|
Extraiga el tubo del porta tubo y deséchelo. |
Los tubos contienen material de impresión no curado. Deséchelo de acuerdo con la normativa ambiental correspondiente.
|
8.
|
Ajuste un nuevo tubo al porta tubo. |
Verifique que el tubo se extienda igualmente a cada lado del porta tubo.
|
9.
|
Inserte el porta tubo en el ensamblado del tubo. |
|
10.
|
Cierre el pestillo del tubo. |
Cuando se cierra el pestillo, debe oír un sonido de clic.
Los tubos ondulados pueden causar fugas de material que pueden dañar la impresora. Cuando se asegura el pestillo del tubo, verifique que no se ondulen (pellizquen) los tubos circundantes.
|
11.
|
Ajuste el tubo que etiquetó en el paso 2al tubo que se extiende desde la bomba cerca de la etiqueta PRESSURE (Presión). |
|
12.
|
Ajuste el otro tubo al tubo que se extiende desde la bomba cerca de la etiqueta SUCTION (SUCCIÓN). |
|
13.
|
Asegure cada tubo a su conexión con un sujetacables. Corte el largo sobrante. |
|
14.
|
Retire la etiqueta que pegó en el paso 2. |
Reemplazo de los tubos de bombas de soporte
Para reemplazar el tubo de la bomba de Soporte:
|
1.
|
Cierre el cajón aproximadamente a la mitad para que la bomba de soporte quede accesible desde la abertura en el chasis del lado derecho de la impresora. |
Lado derecho de la impresora
|
2.
|
En la bomba de soporte, ubique el tubo cerca de la etiqueta PRESSURE (PRESIÓN). |
|
3.
|
Etiquete (marque) el tubo para que pueda conectarlo correctamente más tarde. |
El procedimiento de reemplazo es el mismo que para la bomba de residuos. Continúe con el paso 2 anterior.
Reemplazo de los tubos de bombas de modelo
Para reemplazar el tubo de la bomba para Modelo:
|
1.
|
En la parte posterior de la bomba de modelo, retire el tornillo que se muestra debajo, con una llave Allen de 4 mm. |
Bomba de modelo: tornillo de fijación para extraer
|
2.
|
Afloje (pero no quite) el otro tornillo de fijación. |
Bomba de modelo: tornillo de fijación para aflojar
|
3.
|
Gire el ensamblado de la bomba de modelo para que la bomba este frente a usted. |
Ensamblado de la bomba de modelo girado
|
4.
|
En la parte superior de la bomba de modelo, ubique el tubo cerca de la etiqueta PRESSURE (PRESIÓN). |
|
5.
|
Etiquete (marque) el tubo. |
El procedimiento de reemplazo es el mismo que para la bomba de residuos. Continúe con el paso 2 anterior, y luego regrese la bomba a su posición de trabajo.
Para regresar la bomba de modelo a su posición de trabajo:
|
1.
|
Gire la bomba de modelo para que este frente al cajón. |
|
2.
|
Asegure la bomba de modelo a la impresora con dos tornillos. |
Inserte y ajuste el tornillo de fijación que retiró antes y ajuste el tornillo que aflojó.
Bomba de modelo en posición de trabajo
Regreso de la impresora a su estado de funcionamiento
Para regresar la impresora a su estado de funcionamiento:
|
1.
|
Retire los paños de limpieza del compartimiento de residuos, y verifique que el compartimiento está limpio. |
|
2.
|
Coloque el recipiente para residuos en el cajón de materiales y conecte la tapa al tubo de drenaje. |
Mantenga la bolsa de residuos en una mano mientras conecta el tubo de residuos. De lo contrario, la bolsa se doblará y se restringirá el flujo de materiales.
Recipiente de residuos con tubo de residuos colocado
|
3.
|
Coloque la tapa sobre el recipiente para residuos, verificando que el tubo de drenaje esté libre y no se doble. |
El funcionamiento de la impresora sin el recipiente para residuos resultará en una medición inadecuada del peso de los residuos, lo que causará un desborde del residuo dentro de la impresora.
Tapa instalada sobre el recipiente para residuos
|
4.
|
Ajuste el panel derecho de la impresora. |
Verifique que el cajón de materiales esté abierto mientras ajusta el panel.
|
5.
|
Cierre el cajón de materiales. |
|
6.
|
Asegúrese de que el panel derecho y el cajón estén alineados adecuadamente. |
|
7.
|
Encienda la impresora. |
Al encender la impresora se activa la bomba de residuos y deja de funcionar cuando abre la aplicación de la impresora. Si oye ruidos inusuales en las bombas cuando enciende la impresora, verifique que el porta tubo de la bomba de residuos esté instalado adecuadamente. Si es necesario, retire el porta tubo y vuelva a instalarlo.
|
8.
|
Abra la aplicación de control de la impresora. |
Si oye ruidos inusuales en el área de las bombas durante la impresión, verifique que los soportes de los tubos de la bomba de modelo o soporte estén instalados adecuadamente. Si es necesario, retire los soportes de los tubos y vuelva a instalarlos.
