Alineación de los cabezales de impresión
Debe verificar la alineación de los cabezales de impresión:
|
•
|
después de reemplazar uno o más cabezales
|
Este proceso lleva aproximadamente 20 minutos.
Para verificar la alineación de los cabezales de impresión:
|
•
|
una hoja de transparencia, aproximadamente de 10,5 × 13 centímetros (4,5 x 5,5 pulgadas), aproximadamente un cuarto del tamaño A-4 o carta estándar |
|
•
|
cualquier tipo de cinta adhesiva, para pegar la hoja de transparencia a la bandeja de construcción |
|
2.
|
Inicie el asistente de alineación de cabezales en el menú Options (Opciones). |
|
3.
|
En la pantalla del asistente, seleccione el cuadro de verificación para confirmar que la tapa está cerrada, y haga clic en Next (Siguiente). |
|
4.
|
Cuando se le indique hacerlo, coloque la transparencia en la bandeja de construcción, cerca de los bordes izquierdo y posterior de la bandeja, como se muestra en la siguiente figura. |
|
5.
|
Verifique que la hoja de transparencia esté plana y péguela con cinta a la bandeja. |
|
6.
|
Cierre la tapa de la impresora. |
|
7.
|
En la pantalla del asistente, seleccione el cuadro de verificación para confirmar que la hoja de transparencia esté asegurada a la bandeja de construcción y haga clic en Next (Siguiente). |
Cuando hace clic en Next (Siguiente), la impresora imprime la prueba de alineación del cabezal en la transparencia. Cuando finaliza la impresión, aparece la siguiente pantalla.
|
8.
|
Abra la impresora y retire la transparencia. |
La hoja de transparencia está impresa con grupos de líneas verticales en dos hileras, cada una muestra los resultados de un cabezal de impresión diferente.
|
•
|
El cabezal utilizado para aplicar el material para modelo al producir impresiones en 3D imprimió la fila superior. De derecha a izquierda, las columnas representan los cabezales M1, M2, M3, respectivamente. (No hay columna para el cabezal M0 porque esta alineación se usa como referencia para alinear todos los cabezales). |
|
•
|
El cabezal usado para aplicar el material de soporte imprimió la hilera inferior. |
|
9.
|
Use un lente de aumento o lupa para inspeccionar la transparencia. |
Se muestra una alineación óptima del cabezal cuando las dos líneas núm. 8, en las hileras superior e inferior, están alineadas, como en la anterior figura. En el ejemplo que se muestra, no es necesario hacer un cambio en la alineación del cabezal. Si otras líneas en el conjunto están alineadas, será necesario que cambie la alineación en la pantalla siguiente del asistente.
|
10.
|
En la pantalla del asistente arriba, seleccione la casilla de verificación de Transparency removed (Transparencia retirada) y haga clic en Next (Siguiente). |
Aparece la primera de una serie de pantallas de alineación.
|
11.
|
En la pantalla de alineación del cabezal, seleccione el número que indica qué líneas alinear en las hileras superior e inferior. |
Nota:
Debido a que la alineación de las líneas medias es óptima, de forma predeterminada se selecciona el número "8" en la pantalla del asistente. Esto no cambia la alineación del cabezal. Si selecciona otros números, el asistente ajusta la alineación del cabezal de acuerdo a esto.
|
12.
|
Haga clic enNext (Siguiente). |
Aparece la siguiente pantalla.
|
13.
|
Continúe de la siguiente forma: |
|
•
|

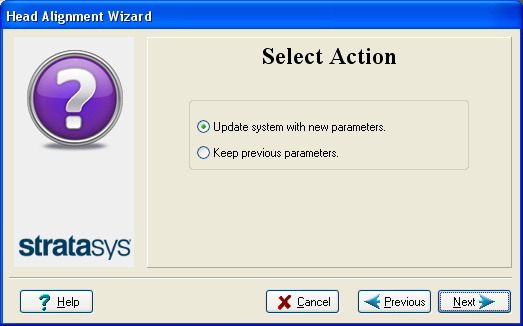

Para hacer cambios de alineación en la impresora, asegúrese de seleccionar Update system with new parameters (Actualizar el sistema con los nuevos parámetros) y haga clic en Next (Siguiente). |
|
•
|
Para volver a verificar los resultados de la prueba de alineación antes de hacer cambios en la alineación de la impresora, haga clic en Previous (Anterior). |
|
•
|
Si no desea hacer cambios en la alineación de la impresora en este momento, seleccione Keep previous parameters (Mantener los parámetros anteriores) y haga clic en Next (Siguiente). |
|
14.
|
En la pantalla siguiente, puede elegir si desea repetir el procedimiento de alineación de cabezales, o cerrar el asistente. |
|
•
|
Si las líneas verticales mejor alineadas para un cabezal de la impresora estuvieran en cualquier extremo, elija Repeat the test (Repetir la prueba) y luego haga clic en Next (Siguiente). |
La prueba de transparencia adicional mostrará si los cabezales ahora están correctamente alineados y, si no lo están, el asistente le permitirá ajustar la alineación.
|
•
|
Si las líneas verticales de los cabezales de impresión no están alineadas en ambos extremos , elija End this wizard (Finalizar asistente) y luego haga clic en Next (Siguiente). |
Si se abre el Asistente de alineación de cabezales en el Asistente de optimización de cabezales después de reemplazar los cabezales de impresión, la aplicación de la impresora se cierra y se vuelve a abrir cuando hace clic en Done (Hecho) en la pantalla del asistente final.
