Sustitución de la lámpara UV
La lámpara UV utilizada para el curado de impresiones 3D tiene una vida útil larga, pero limitada. Puede probar y ajustar su potencia efectiva con el asistente de calibración UV (consulte Prueba y calibración de la lámpara UV). Si necesita reemplazar la bombilla de la lámpara UV o el reflector UV, siga estas instrucciones:
Para reemplazar la bombilla de la lámpara UV o el reflector UV:
|
1.
|
Inicie el asistente de reemplazo de lámparas UV en el menú Options (Opciones) . |
Antes de continuar, verifique que el interruptor de seguridad de la tapa de la impresora no esté anulada y que la lámpara no esté caliente.
|
2.
|
Verifique que la bandeja de la impresora esté vacía, y confirme esto en la pantalla del asistente. Luego, cierre la impresora y haga clic en Next (Siguiente). |
Los ejes se mueven a la posición de inicio.
|
3.
|

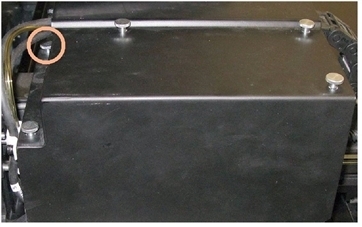

En la tapa del ensamblado UV, afloje (no retire) el tornillo de ajuste manual indicado en la siguiente fotografía. |
Tapa del ensamblado UV
|
4.
|
Retire los otros cuatro (4) tornillos de ajuste manual que aseguran la tapa del ensamblado UV y retire la tapa. |
|
5.
|

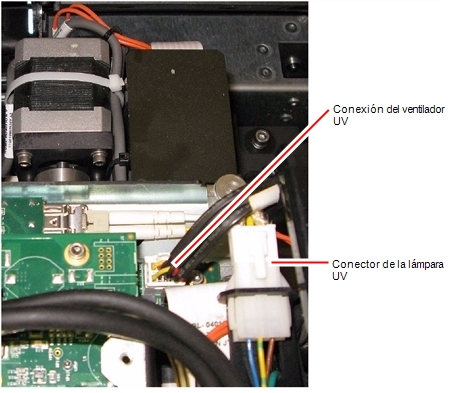

Desconecte el cable de la lámpara UV y el cable del ventilador. |
|
6.
|

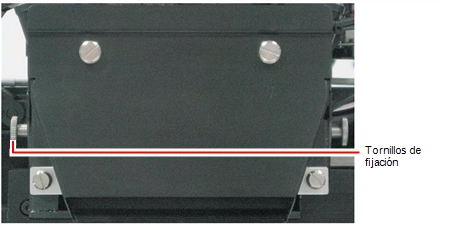

Afloje los dos tornillos laterales que aseguran el ensamblado de la lámpara UV a la impresora. |
|
7.
|
Extraiga el ensamblado y colóquelo sobre una superficie plana. |
|
8.
|
Afloje los tornillos que aseguran la tapa de la lámpara UV y extraiga la tapa. |
|
9.
|

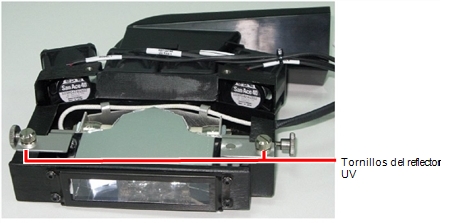

Afloje los dos tornillos que aseguran el reflector UV. |
|
10.
|

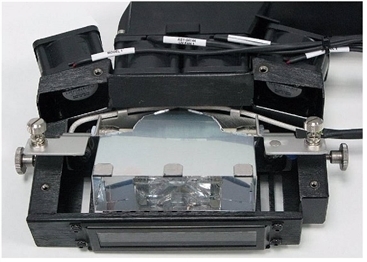

Retire el reflector UV levantándolo ligeramente y luego tirando hacia afuera de la carcasa inclinado, desde la parte inferior. |
|
11.
|
Deseche el reflector y la lámpara UV viejos. |
La bombilla ultravioleta contiene hasta 40 mg de mercurio. Deseche la bombilla UV de mercurio usada de acuerdo con los requisitos medioambientales y de seguridad.
Maneje las lámparas rotas con precaución.
- Ventile la sala completamente.
- Use guantes de protección para recoger el mercurio y otros componentes de la lámpara.
- Retire el mercurio derramado con un elemento que evite la generación de vapor de mercurio, como una jeringa, cinta de embalaje o papel.
- Coloque la lámpara rota, el mercurio y los materiales contaminados en un envase hermético no metálico.
- Deseche la bombilla UV de mercurio usada de acuerdo con los requisitos medioambientales y de seguridad.
|
12.
|
Coloque la unidad del reflector UV en la carcasa. |
|
13.
|
Verifique que el cable de la lámpara UV esté colocado dentro de la carcasa y luego apriete los tornillos de seguridad. |
|
14.
|
Vuelva a colocar la tapa de la lámpara UV y ajuste los tornillos de seguridad. |
|
15.
|
Vuelva a colocar el ensamble de la lámpara UV en la impresora, verifique que el cable se ajuste en la ranura junto con el tornillo de seguridad lateral. |
|
16.
|
Ajuste los dos tornillos de seguridad laterales. |
|
17.
|
En la pantalla del asistente, confirme que reemplazó la lámpara UV y que se colocó la banda negra, luego haga clic en Next (Siguiente). |
Nota: El modo que se controla actualmente aparece en el ángulo inferior izquierdo de la interfaz de la impresora.
El asistente hace funcionar la lámpara para verificar si su potencia está dentro del rango aceptable.
Nota: La lámpara UV permanece encendida hasta que usted haga clic en Done (Hecho).
Después de reemplazar la lámpara UV:
- Calibre su potencia ejecutando el Asistente de calibración UV (consulte Prueba y calibración de la lámpara UV). Espere al menos dos minutos para que la lámpara UV se enfríe antes de iniciar el Asistente de calibración UV.
- Calibre la nueva lámpara UV nuevamente después de 100 horas de impresión.
