Visualizzazione degli oggetti

Dal menu View (Visualizza) è possibile modificare la modalità di visualizzazione degli oggetti. Il metodo predefinito per visualizzare i modelli sul piano di stampa è come oggetti solidi ("ombreggiati").

Vassoio e modello visualizzati nella vista Shaded (Ombreggiatura)

Le altre opzioni di visualizzazione sono WireFrame e Points (Punti).

Per visualizzare il piano di stampa nella vista WireFrame:
➢   Nel menu View (Visualizza), selezionare WireFrame.

Vassoio e modello visualizzati nella vista WireFrame (Struttura a reticolo)

Per ripristinare la vista ombreggiata:
➢   Nel menu View (Visualizza), selezionare Shaded (Ombreggiatura).
Per visualizzare gli oggetti come quadrati, con l'indicazione delle dimensioni massime anziché della forma:
➢   Nel menu View (Visualizza), selezionare Display Bounding Box (Mostra box di delimitazione).

Modello visualizzato con un box di delimitazione

Per visualizzare l'area intorno agli oggetti necessaria per il materiale di supporto (per produrre una finitura opaca):
➢   Nel menu View (Visualizza), selezionare Display Thickening Box (Mostra box ispessimento).

Modello visualizzato con un box di ispessimento

Per visualizzare l'altezza di costruzione massima:
➢   Nel menu View (Visualizza), selezionare Display Tray 3D Box (Mostra box 3D vassoio).

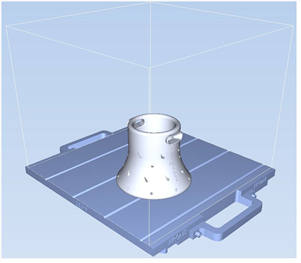

Box 3D vassoio

Per visualizzare gli oggetti senza piano di stampa:
➢   Nel menu View (Visualizza), deselezionare (togliere il segno di spunta) l'opzione Display Tray (Mostra vassoio).
