对齐打印头

应检查打印头是否对齐—

•   每月检查一次
•   在更换一个或多个打印头后
•   如果在清理打印模块底部的孔板后模型质量还是不可接受（请参见 清理打印头、滚筒和橡皮刷）。

此过程大概需要 20 分钟。

若要检查打印头是否对齐：
1.   准备—
•   一张透明薄片，A-4 或 Letter 尺寸
•   任意类型的胶带，用于将透明薄片固定在成型托盘上
2.   从 Options（选项）菜单启动 Head Alignment（打印头对齐）向导。
3.   关闭机盖并单击 Next（下一步）开始。

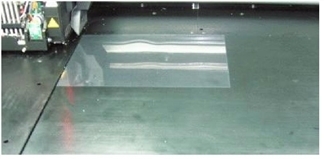

4.   根据提示，将透明薄片置于成型托盘上 — 紧挨托盘左后边，如下图所示。

5.   请确保透明薄片整齐平放，并粘在托盘上。
6.   关闭打印机盖。
7.   在向导屏幕，选中复选框以确认透明薄片已经粘在成型托盘上，并单击 Next（下一步）。

单击 Next（下一步）时，打印机在透明纸上打印出打印头对齐测试。打印完成时，出现以下屏幕。

8.   打开打印机，取出透明薄片。

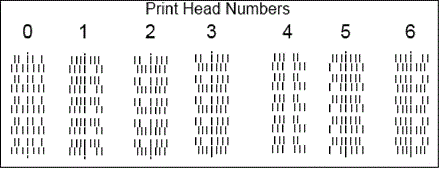

在透明纸上打印了几组七列的垂直线，每组均显示了不同打印头的结果。

•

注意：没有一列是代表 H7，因为所有其他打印头都是参照 H7 对齐的。

9.   对于每列线条，使用放大镜或小型放大镜检查透明纸上打印的每对连续的行，查看垂直线在哪里对齐。

注意：检查哪对线条都可以，因为每对线条都是由相同的打印头打印的。选择打印清晰的线条进行检查。（由于某些喷口的打印可能不清晰，可能要检查多对线条才能正确检查是否对齐。）

当顶行和底行的第四条线对齐时，说明打印头对齐状态是最佳的，如 上图所示。 在展示的例子中无需更改打印头对齐。如果对齐的是线条组的其他线条，您需要更改相应打印头的对齐 — 在下一个向导屏幕中。

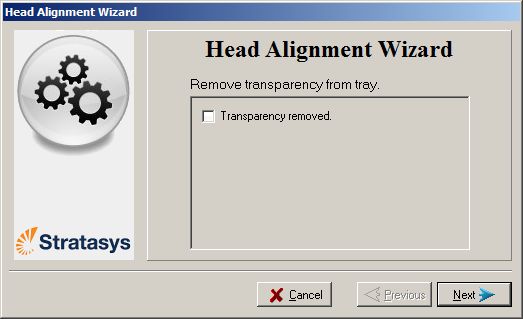

10.   在 所示的向导屏幕中，选择 Transparency removed（透明纸已移除）复选框，并单击 Next（下一步）。

出现的一系列对齐屏幕中的第一个屏幕。

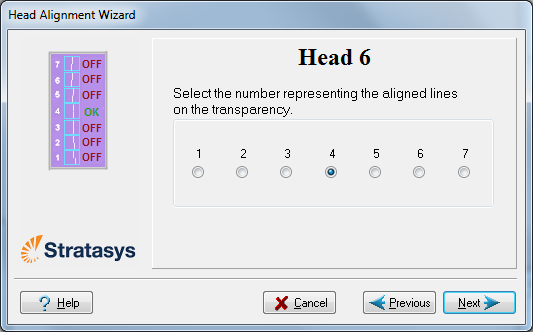

11.   在打印头对齐屏幕，选择该打印头透明玻片（从左数起）顶行和底行线条对对齐的线条编号。

注意： 因为第四条线条的对齐为最佳，所以向导屏幕默认选中数值 “4”。这并不会改变打印头对齐。如果您选择其他数值，向导相应地调整打印头对齐。

12.   单击 Next（下一步）显示下一个打印头对齐屏幕，并再次选择该打印头透明玻片上代表对齐最接近的垂直线的数值。

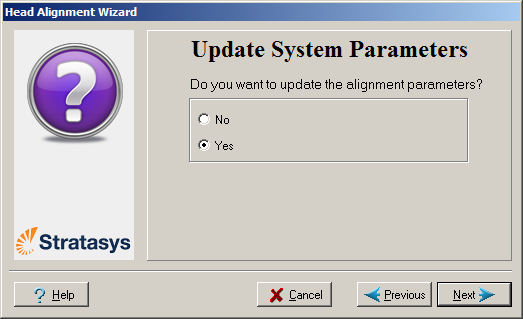

对齐所有打印头之后，会显示以下屏幕。

13.   按照如下所示继续：
•   若要对打印机作出对齐更改，请确保选中 Yes（是）并单击 Next（下一步）。
•   若要在打印机作出对齐更改前重新检查对齐测试结果，单击 Previous（上一步）。
•   如果此刻不想对打印机作出对齐更改，请选择 No（否）并单击 Next（下一步）。

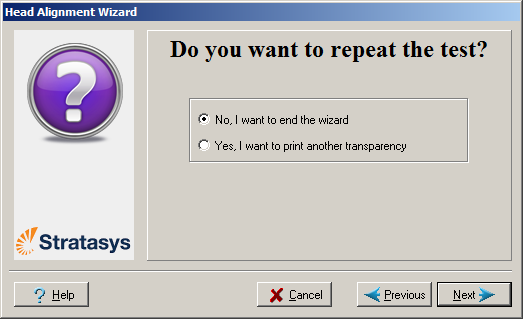

14.   在以下屏幕，可以选择重复打印头对齐操作或关闭向导。

•   如果打印头对齐最接近的垂直线是在两边末端，选择 Yes（是）再次运行 Head Alignment（打印头对齐）向导 ，接着单击 Next（下一步）。

透明纸测试将显示打印头是否正确对齐，并且（如未对齐）向导将允许您进行“微调”。

•   如果打印头的垂直线未在两边末端对齐，选择 No（否）关闭向导，接着单击 Next（下一步）。
