将对象拆分为组件

您可以将复杂的对象转化为一组组件。要做到这点，将表示该对象的 stl 文件拆分为一组独立的 stl 文件，其中每一个文件表示一个组件。（这在 Objet Studio 界面中称作将对象拆分为壳。）接着您可以为每个 stl 文件指定模型材料，然后把新创建的组件保存为 objdf 文件。

若要将对象拆分为一组零件：

1.

如果没有显示对象，则插入对象的 stl 文件将对象置于成型托盘上（请参看 将对象置于成型托盘上）。

对象—在成型托盘和模型树窗格上—作为单一零件显示。在默认情况下，会指定“第一”模型材料。（如果 Objet Studio 设置了第二材料，您可以将该材料或数字材料指定给整个对象。这在模型材料设置有详细说明。）

注意：此时无需调整对象的大小或对象在成型托盘的位置。

2.

选择了对象时：

•

在 Object（对象）菜单选择 Separate into Shells（拆分为壳）。

或—

•

在功能区上，单击 。

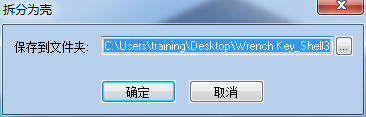

在打开的对话框中指定 stl 分卷文件的保存位置。（在默认情况下，Objet Studio 提供将文件保存在与原始 stl 文件同一位置的文件夹下。）

对象—在成型托盘和模型树中—作为一组零件（“壳”）显示。您可以为每个零件指定不同的模型材料（这在模型材料设置有详细说明）。

转换为一组零件的对象
