Тестирование и калибровка УФ-ламп

Уровень УФ-излучения ламп, используемых для отверждения моделей, может со временем меняться. Для обеспечения оптимального отверждения моделей во время печати всплывающее сообщение напоминает о необходимости тестирования ламп и калибровке уровня УФ-излучения через каждые 300 часов печати. Это выполняется посредством запуска мастера УФ-калибровки с помощью счетчика УФ-излучения, утвержденного для использования с принтером.

Мастер сравнивает измеренное значение излучения с рекомендуемым уровнем для каждой из ламп в каждом режиме печати — высокой скорости, высокого качества и дигитального материала.

При калибровке ламп мастер при необходимости предпринимает попытку отрегулировать уровень излучения.

•   Если результат измерения находится в допустимом диапазоне, работа мастера продолжается до следующего этапа.
•   Если необходима дальнейшая регулировка, текущий этап повторяется.
•   Если уровень УФ-излучения слишком низок для должной регулировки, мастер переходит на следующий этап, но заключительный экран мастера указывает на то, что излучение лампы является неприемлемым для данного режима печати.
Перед тестированием и калибровкой УФ-ламп:
  • Убедитесь, что стеклянная линза на каждой УФ-лампе является чистой. Для удобного доступа запустите мастер очистки головок и воспользуйтесь специальной чистящей салфеткой, входящей в комплект поставки.
  • Убедитесь, что счетчик УФ-излучения доступен для использования и что линза счетчика является чистой.
Тестирование и калибровка излучения УФ-лампы:
1.   Запустите мастер УФ-калибровки из меню Options (Параметры).

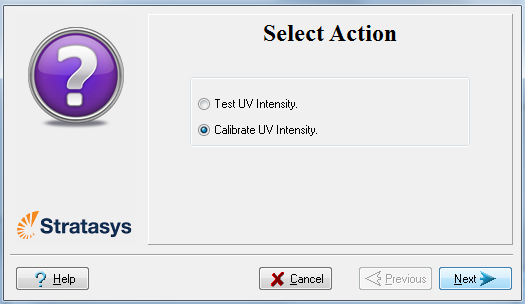

2.   При появлении следующего экрана выберитеCalibrate UV Intensity (Калибровка УФ-интенсивности), чтобы отрегулировать мощность УФ-ламп и привести таким образом УФ-излучение в границы допустимого диапазона.

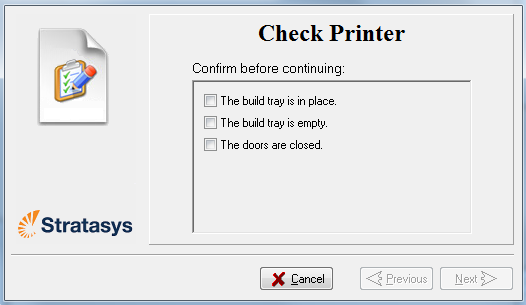

3.   Убедитесь в том, что модельный лоток пуст, и закройте дверцы принтера. Подтвердите это на экране мастера и нажмите кнопку Next (Далее).

4.   При появлении следующего экрана откройте принтер и поместите УФ-датчик в задней центральной части лотка.

5.   Убедитесь, что кабель датчика надежно присоединен к датчику.
6.   Выведите кабель из принтера, чтобы можно было закрыть принтер, и убедитесь, что не будет мешать передвижению блока печати.
7.   Закройте принтер, проверив, что датчик не изменил своего положения.
8.   Установите УФ-датчик на измерение мДж/см2.
9.   Задайте диапазон счетчика до 2000.
10.   Подсоедините кабель от датчика к УФ-счетчику.
11.   Включите УФ-счетчик и подождите, пока на дисплее не появится «0 0 0.0».
12.   На экране мастера подтвердите, что датчик расположен правильно, и нажмите кнопку Next (Далее).

После нажатия на кнопку Next (Далее) УФ-лампы включаются и стабилизируются. (Это занимает несколько минут). Затем блок печати проходит над датчиком, а мастер сравнивает измеренное излучение с рекомендуемым уровнем.

При появлении предложения мастера обнулите (сбросьте) УФ-счетчик и введите значение (измеренное).

Если измеренный уровень УФ-излучения является неприемлемым, мастер выполняет калибровку УФ-лампы, регулируя подаваемый на нее ток, после чего опять тестирует ее.

По завершении всех УФ-тестов отображаются их результаты и показывается состояние ламп после калибровки.

После изучения результатов калибровки УФ:
1.   Нажмите кнопку Next (Далее).
2.   Извлеките УФ-счетчик и закройте принтер. После подтверждения компонентов, перечисленных в окне мастера, нажмите кнопку Next (Далее).
