Разделение объектов на компоненты

Сложный объект можно преобразовать в сборку составных деталей. Для этого разделите файл stl, представляющий объект, на группу отдельных файлов stl, каждый из которых представляет отдельный компонент. (В интерфейсе Objet Studio это называется разделением объекта на оболочки.) Затем каждому файлу stl можно назначить материал модели, а вновь созданную сборку сохранить в файле objdf.

Преобразования объекта в сборку составных частей:

1.

Если объект не отображается, поместите его на модельный лоток, вставив файл stl (см. Размещение объектов на модельном лотке).

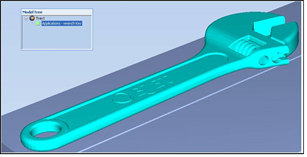

Объект появляется на модельном лотке и в модельном дереве как единое целое. По умолчанию ему присвоен «первичный» материал модели. (Если в настройках Objet Studio предусмотрено использование вторичного материала, можно присвоить всему объекту его или дигитальный материал. Это описано в Параметры материала модели.)

Примечание. На данном этапе нет необходимости изменять размеры или перемещать объект на модельном лотке.

2.

Когда объект выделен:

•

В меню Object (Объект) выберите Separate into Shells (Разделить на оболочки).

или —

•

Нажмите кнопку на ленте.

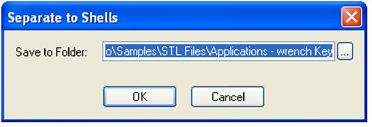

Откроется диалоговое окно, в котором можно указать, где должны быть сохранены файлы компонентов stl. (По умолчанию Objet Studio предлагает сохранить новые файлы в той же папке, в которой находится исходный файл stl.)

На модельном лотке и в модельном дереве объект появляется как сборка деталей («оболочек»). Каждой детали можно присвоить свой материал модели (это описано в Параметры материала модели).

Объект после преобразования в сборку составных частей
