UV 램프 테스트 및 보정

모델 경화에 사용되는 램프의 UV 자외선 조도는 시간이 지나면서 변경될 수 있습니다. 조형 중 최적의 모델 경화를 보장하기 위해 300시간 조형마다 램프를 테스트하고 UV 자외선 수준을 보정해야 함을 알리는 팝업 메시지가 나타납니다. 프린터와 함께 사용하도록 승인된 UV 자외선 측정기를 사용하여 UV Calibration(UV 보정) 마법사를 실행하면 이 작업을 수행할 수 있습니다.

마법사는 각 조형 모드(High Speed(고속), High Quality(고품질), Digital Material(디지털 재료))에서 각 램프에 대해 측정된 자외선과 권장된 자외선을 비교합니다.

램프를 보정할 때 필요한 경우 마법사는 자외선 수준을 조정하려고 시도합니다.

•   판독값이 허용되는 범위 내에 있는 경우 마법사는 다음 단계로 진행합니다.
•   추가 조정이 필요한 경우 현재 단계를 반복합니다.
•   UV 조도가 너무 낮아 제대로 보정할 수 없는 경우 마법사는 다음 단계로 진행하지만, 마지막 마법사 화면은 조형 모드의 램프 자외선이 허용되지 않음을 나타냅니다.
UV 램프를 테스트하고 보정하기 전에:
  • 각 UV 램프의 유리 렌즈가 깨끗한지 확인하십시오. 쉽게 접근할 수 있도록 Head Cleaning(헤드 청소) 마법사를 실행하고 제공된 특수 청소 패드를 사용하십시오.
  • UV 자외선 측정기를 사용할 수 있고 센서의 렌즈가 깨끗한지 확인합니다.
UV 램프 조도를 테스트하고 보정하려면:
1.   Options(옵션) 메뉴에서 UV Calibration(UV 보정) 마법사를 시작합니다.

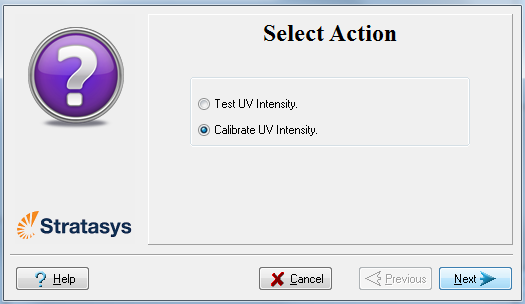

2.   다음 화면에서 Calibrate UV Intensity(UV 강도 보정)을 선택하여 UV 램프에 공급된 전원을 조정하여 UV 자외선이 허용 가능한 범위 이내가 되도록 합니다.

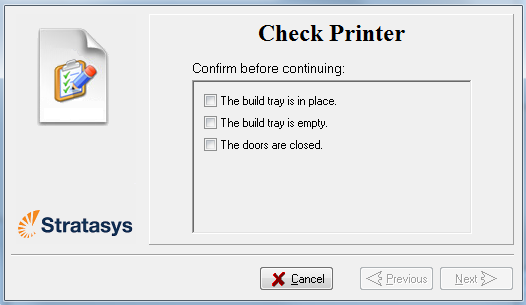

3.   빌드 트레이가 준비되었는지(비어 있는지) 확인하고 프린터 도어를 닫습니다. 마법사 화면에서 내용을 확인하고 Next(다음)를 클릭합니다.

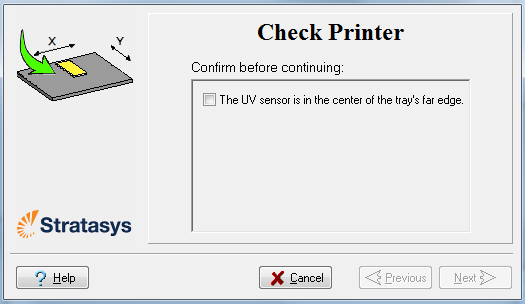

4.   다음 화면이 나타나면 프린터를 열고 UV 센서를 트레이의 후면 가장자리 중심에 놓습니다.

5.   센서 케이블이 센서에 올바르게 연결되었는지 확인합니다.
6.   프린터를 닫을 수 있도록 프린터에서 케이블을 빼내고 케이블이 이동 프린트 블록에 걸리적거리지 않는지 확인합니다.
7.   센서가 위치를 벗어나지 않음을 확인하면서 프린터를 닫습니다.
8.   UV 측정기가 mJ/cm2를 측정하도록 설정합니다.
9.   측정기의 범위를 2,000으로 설정합니다.
10.   센서에서 UV 측정기로 케이블을 연결합니다.
11.   UV 측정기를 켜고 '0 0 0.0'이 디스플레이에 나타날 때까지 기다립니다.
12.   마법사 화면에서 센서의 위치가 올바른지 확인하고 Next(다음)를 클릭합니다.

Next(다음)를 클릭하면 UV 램프의 전원이 켜지고 안정화됩니다. (이 작업에는 몇 분이 걸립니다.) 그런 다음 프린터 블록이 센서를 지나가고 마법사가 측정된 자외선과 권장 수준을 비교합니다.

마법사의 지시가 있으면 UV 측정기를 제로화(리셋)하고 판독값(측정)을 입력합니다.

측정된 UV 수준이 허용되지 않는 경우 마법사는 UV 램프에 공급된 전류를 조정하여 UV 램프를 보정하고, 다시 테스트를 수행합니다.

모든 UV 테스트를 마쳤으면 결과가 표시되어 보정 후 램프의 상태를 나타냅니다.

UV 보정 결과를 조사한 후:
1.   Next(다음)를 클릭합니다.
2.   UV 측정기를 제거하고 프린터를 닫습니다. 마법사 화면에 나와 있는 항목을 확인한 후 Next(다음)를 클릭합니다.
