Limpieza del colector de residuos del rodillo e inspección del raspador del rodillo

El colector de residuos del rodillo retira el material residual raspado del rodillo. Este residuo se elimina por succión y se envía al recipiente para residuos de la impresora.

Este ensamblado debe limpiarse semanalmente para impedir un bloqueo en los tubos que conducen al recipiente para residuos, de modo que el material residual no rebose en la impresora.

Para limpiar el colector de residuos del rodillo:
1.   Prepare:
•   llaves Allen M2,5 y M2
•   guantes de limpieza desechables
•   Isopropanol al 90% (IPA—alcohol isopropílico) o etanol (alcohol etílico)
•   paño de limpieza
•   hisopos de limpieza (Q-tips o similar)
2.   Colóquese los guantes.

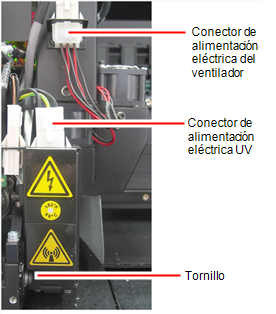

3.   Retire el ensamblado de la lámpara UV derecha:

a.  Desconecte el cable de la lámpara UV y el cable del ventilador.

b.  Retire el tornillo que asegura la lámpara UV derecha y luego tire y levante la lámpara UV.

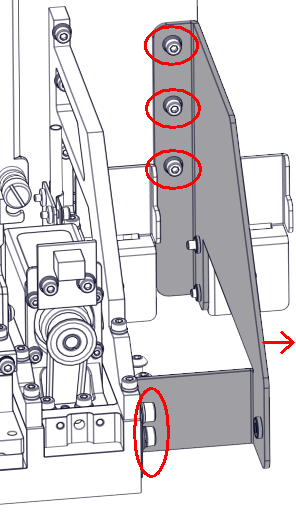

4.   Retire los cinco (5) tornillos que aseguran el soporte UV al bloque de impresión y retire el soporte.

Retire el soporte UV

5.   Afloje los dos tornillos que aseguran el tubo de succión al bloque de impresión.

6.   Levante el tubo de succión para asegurarlo en una posición elevada.

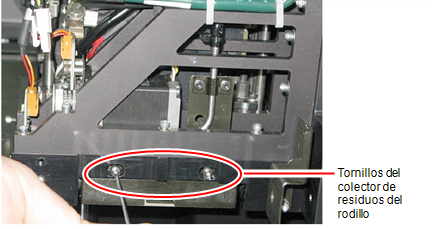

7.   Retire los dos tornillos que aseguran la cubierta del colector de residuos del rodillo y retírelo.
Tenga mucho cuidado al guardar los tornillos de la cubierta. Estos son tornillos especiales, si se pierden será necesario comprar repuestos.

8.   Retire la cubierta tirando de ella hacia afuera y luego bájela.
9.   Limpie el colector de residuos del rodillo y la superficie del filo del raspador con hisopos de algodón. Asegúrese de eliminar los materiales de impresión restantes.

Antes de volver a colocar la cubierta puede verificar la eficacia del raspador del rodillo—vea a continuación.
Para verificar la eficacia del raspador del rodillo:
1.   Póngase los guantes de limpieza.
2.   Humedezca un paño con isopropanol.
3.   Use el paño para humedecer la parte inferior del rodillo.
4.   Gire lentamente el rodillo con la mano. Mientras la hoja raspa el rodillo, asegúrese de distribuir el isopropanol en forma uniforme sobre la longitud total de la hoja.
5.   Inspeccione el rodillo. Si no está seco, reemplace la hoja. (Consulte Reemplazo del raspador del rodillo.)

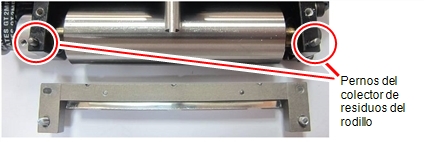

6.   Antes de volver a colocar el colector de residuos de rodillo en el bloque de impresión, asegúrese del que los pernos estén limpios.

Para volver a ensamblar los componentes:
1.   Vuelva a colocar el colector de residuos del rodillo en el bloque de impresión y atorníllelo a la cubierta (vea arriba).
2.   Afloje los tornillos que aseguran el tubo de succión.

3.   Baje el tubo de succión de modo que el orificio del panel detrás del tubo quede visible y apriete los tornillos para asegurar el tubo.
4.   Ajuste el ensamblado de la lámpara UV derecha al bloque de impresión y reconecte los cables de alimentación eléctrica de la lámpara UV y del ventilador.
