Cambio de orientación de un objeto

Hay varios métodos para cambiar la orientación de los objetos en la bandeja de construcción.

Para rotar un objeto:

➢

Seleccione el objeto y use las opciones del menú Object (Objeto) .

Para realinear el plano de un objeto:

1.

En la cinta de opciones Tray Settings (Configuraciones de bandeja) o Model Settings (Configuraciones del modelo):

a.  Haga clic en el icono del grupo Selection (Selección): o .

2.

Haga clic en una parte de un objeto en la bandeja de construcción.

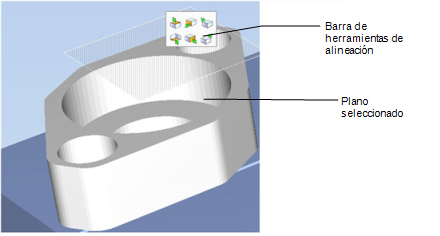

Se muestra el plano seleccionado.

3.

En la barra de herramientas de Alineación, haga clic en un icono apropiado para cambiar la alineación.

o bien

en el menú Tools (Herramientas), seleccione Plane Alignment (Alineación del plano) y seleccione una opción de alineación.

Para cancelar la selección del plano después de realinear objetos en la bandeja de construcción:

➢

En la cinta de opciones Tray Settings (Configuraciones de bandeja) o Model Settings (Configuraciones del modelo):

a.  Haga clic en el icono del grupo Selection (Selección): o .

b.  En la barra de herramientas desplegable, haga clic en el icono Select Element (Seleccionar elemento) o Select Group (Seleccionar grupo):

o bien:

➢

en el menú Tools (Herramientas), seleccione Plane Alignment > Select Plane (Alineación del plano > Seleccionar plano).

Para girar un objeto 180 grados sobre cualquier eje:

1.

Seleccione el objeto.

2.

En el menú Object (Objeto), seleccione Flip > Flip X / Flip Y / Flip Z (Rotar > Rotar X / Rotar Y / Rotar Z).

Para hacer cambios precisos en la orientación del objeto sobre cualquier eje:

1.

Seleccione el objeto.

2.

Visualice el cuadro de diálogo Transform (Transformar) .

3.

Cambie los parámetros de Rotate (Rotar) para cada eje.
