Rollerabfallkollektor auswechseln

Als routinemäßige Wartungsaufgabe sollten Sie den Rollerabfallkollektor nach jeweils 500 Druckstunden auswechseln.

So tauschen Sie den Rollerabfallkollektor aus:
1.   Vorbereiten:
•   Zwei Reinigungstücher
•   Ein Norprene®-Schlauch (im Start-up-Kit enthalten)
2.   Vergewissern Sie sich, dass sich das System im Modus Standby2 oder im Modus Idle (Leerlauf) befindet.
3.   Drücken Sie F8.
Oder –
Wählen Sie im Menü Options (Optionen) Wechseln zur Kopfprüfung.

Der Druckblock fährt nach vorne und die Bauplattform fährt nach unten.

4.   Öffnen Sie die Druckertüren und suchen Sie nach der Schlauchverriegelung auf der Rollerabfallpumpe.

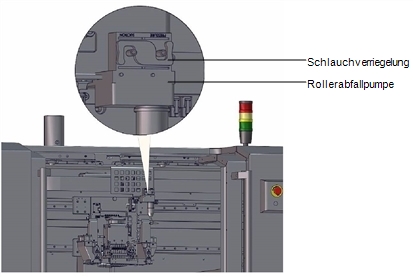

Pumpenschlauchverriegelung

5.   Lösen Sie die Schlauchverriegelung, wie in der Abbildung gezeigt.

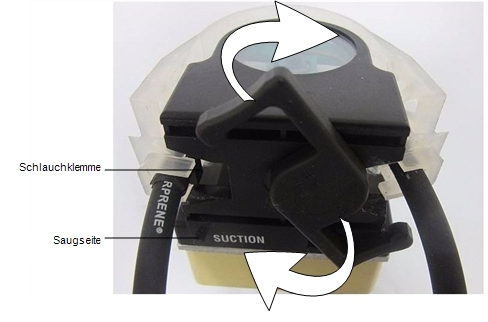

Lösen der Schlauchverriegelung

6.   Trennen Sie die Schlauchverriegelung von der Pumpeninstallation.

Schlauchhalterung von Pumpenbaugruppe entfernt

7.   Entfernen Sie den Schlauch von der Schlauchhalterung und legen Sie die beiden Teile der Klemme für die Neuinstallation beiseite.
8.   Nehmen Sie den Schlauch vorsichtig an beiden Seiten heraus. Verwenden Sie die Reinigungstücher, um zu verhindern, dass Material aus den Schläuchen austritt.
9.   Entsorgen Sie den alten Schlauch und die Reinigungstücher.
Diese Artikel enthalten ungehärtetes Druckmaterial. Entsorgen Sie sie in Übereinstimmung mit den Bestimmungen für Sicherheit und Umweltschutz.
10.   Bringen Sie die Endstücke des neuen Schlauchs an.
11.   Bringen Sie die Schlauchklemme wieder wie vorher auf dem Schlauch an und legen Sie den Schlauch in die Schlauchhalterung ein. Stellen Sie dabei sicher, dass die flache Seite der Klemme nach außen gerichtet ist.

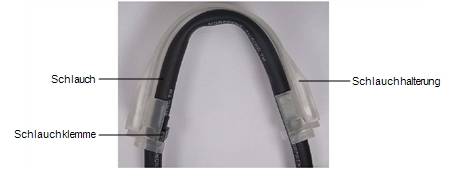

Links Schlauchklemmen; Rechts: Schlauch in der Schlauchhalterung eingelegt

12.   Legen Sie die Schlauchhalterung in die Pumpeninstallation ein und vergewissern Sie sich, dass sich die Seite mit der Klemme auf der Seite der Pumpe befindet, die mit SAUGEN gekennzeichnet ist.

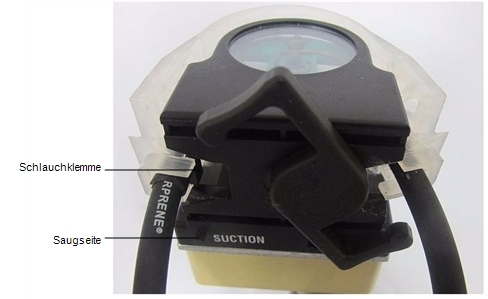

Schlauchklemme auf SAUGEN-Seite der Pumpe

13.   Schließen Sie die Schlauchverriegelung.
14.   Wählen Sie im Menü Options (Optionen) den Punkt Maintenance Counters (Wartungszähler) aus.
15.   Gehen Sie zu Schmutzpumpenschläuche und klicken Sie auf Reset (Zurücksetzen).

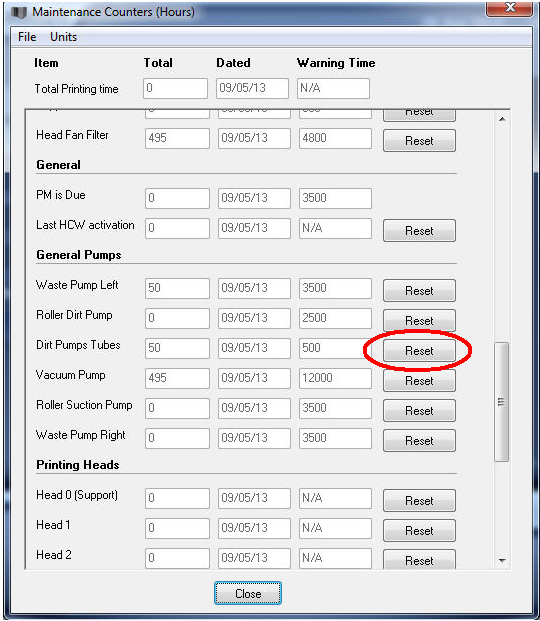

Bildschirm Wartungszähler
