Ausrichtung eines Objekts ändern

Es gibt verschiedene Methoden zum Ändern der Ausrichtung von Objekten auf der Bauplattform.

So drehen Sie ein Objekt:

➢

Wählen Sie das Objekt aus und verwenden Sie die Objekt-Menüoptionen.

So richten Sie die Ebene eines Objekts neu aus:

1.

Auf dem Menüband Plattformeinstellungen oder Modelleinstellungen:

a.  Klicken Sie auf das Symbol in der Gruppe Auswahl: oder .

2.

Klicken Sie auf einen Teil eines Objekts auf der Bauplattform.

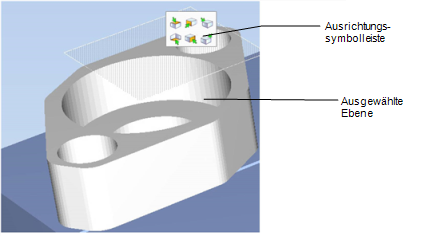

Die ausgewählte Ebene wird angezeigt.

3.

Klicken Sie auf der Ausrichtungssymbolleiste auf das entsprechende Symbol zum Ändern der Ausrichtung.

Oder –

Wählen Sie im Menü Tools die Option Ebenenausrichtung und wählen Sie eine Ausrichtungsoption.

So brechen Sie die Ebenenauswahl nach der Neuausrichtung von Objekten auf der Bauplattform ab:

➢

Auf dem Menüband Plattformeinstellungen oder Modelleinstellungen:

a.  Klicken Sie auf das Symbol in der Gruppe Auswahl: oder .

b.  Klicken Sie auf der Flyout-Symbolleiste auf das Symbol Element auswählen oder Gruppe auswählen:

oder:

➢

Wählen Sie im Menü Tools die Option Ebenenausrichtung > Ebene auswählen.

So drehen Sie ein Objekt auf einer beliebigen Achse um 180 Grad:

1.

Wählen Sie das Objekt aus.

2.

Wählen Sie im Menü Objekt Flip > Flip X / Flip Y / Flip Z.

So nehmen Sie genaue Änderungen der Objektausrichtung auf jeder beliebigen Achse vor:

1.

Wählen Sie das Objekt aus.

2.

Anzeigen des Dialogfelds Transformieren.

3.

Ändern Sie die Drehen-Parameter für jede Achse.
