對齊列印頭
您應在如下時間檢查列印頭的對齊—
此步驟約耗時 20 分鐘。
注意：裝載清潔劑盒的通道不會列印。
要檢查列印頭的對齊：
|
2.
|
從 Options（選項） 功能表中開啟列印頭對齊精靈。 |
|
3.
|

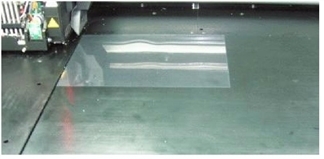

在出現以下畫面時，將透明紙放在成型托盤上—放在托盤的左後邊緣旁（如下圖所示）。 |
|
6.
|

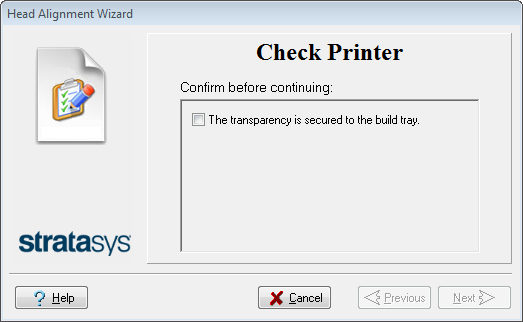

在精靈畫面中，選取核取方塊以確定透明紙已放固定到成型托盤，然後按 Next（下一步）。 |
|
7.
|

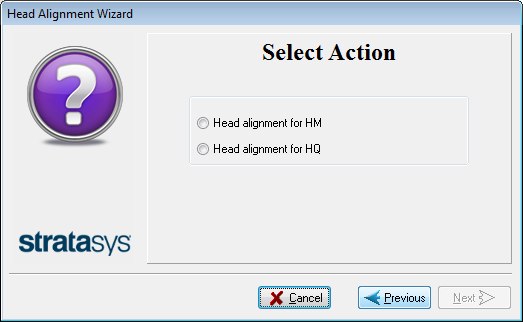

如果印表機當前裝有七種模型材料（「多組合/高品質」模式），請選擇用於對齊列印頭的模式。 |
模式選擇
按 Next（下一步）後，印表機會在透明紙上印出列印頭對齊測試。列印完成後，會出現以下畫面。

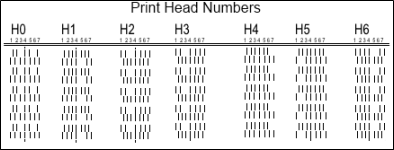

透明紙上會印出七個欄的不同垂直線條分組，每個欄顯示了來自不同列印頭的結果。
說明：不會出現代表列印頭 H7 的欄，因為其對齊位置是作為對齊所有其他列印頭的參考。
|
9.
|
針對每個欄的線條，用放大鏡來檢查透明紙上印出的每一對連續列，並看清楚垂直線條是在哪裡對齊。 |
說明：無論您檢查的是哪一對線條都沒關係，因為所有線條都是由同一個列印頭所印出。選擇一對列印清楚的線條，以便檢查。（因為部分列印頭可能無法清楚列印，您可能需要檢查好幾對線條，才能好好檢視對齊方式。）
當上列與下列的第四線條有對齊起來時，就表示列印頭已達最佳對齊狀態，如上圖
所示。
在顯示的圖例中，列印頭的對齊不需要變更。如果是線條組內的其他線條有對齊起來，您就需要變更該列印頭的對齊方式—在下一個精靈畫面中變更。
|
10.
|

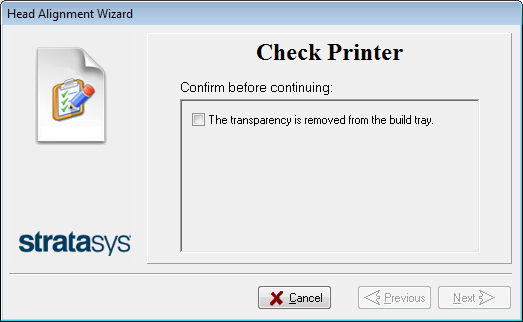

在如上的精靈畫面中，選擇 Transparency removed（透明紙已移除）核取方塊，然後按 Next（下一步）。 |
一系列的對齊畫面之一就會出現。
|
11.
|

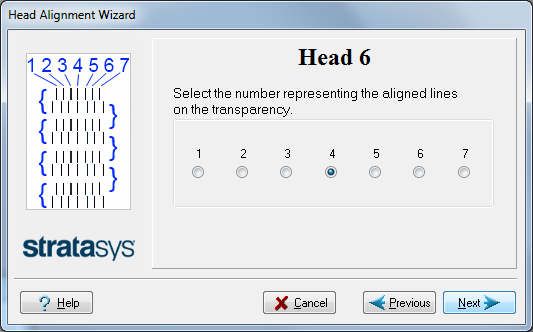

在列印頭對齊畫面中，找出透明紙上指示了哪個列印頭的上列與下列 的線條配對出現對齊的數字（從左邊數）。 |
說明：
因為第四線條出現對齊為最佳，精靈畫面中的預設選定數字為「4」。這不會改變列印頭的對齊。如果您選擇了其他的數字，精靈就會依此調整列印頭的對齊。
|
12.
|
按一下 Next（下一步） 以顯示下一個列印頭對齊的畫面，並再次為該列印頭選擇在透明紙上，代表了最佳對齊的垂直線的數字。 |
當您完成所有列印頭的對齊後，就會顯示下列畫面。
|
•
|

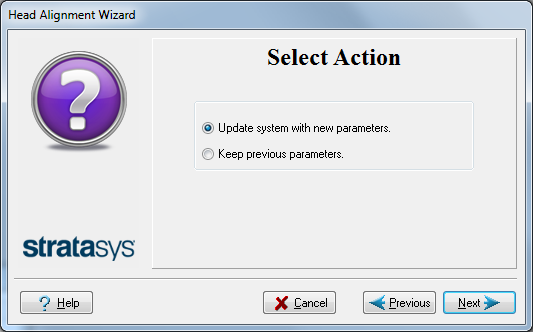

要讓對齊變更在印表機內生效，請確認已選擇了 Update system with new parameters（以新參數更新系統），並按 Next（下一步）。 |
出現一個訊息，說明參數已更新。對於除「高品質」之外的所有模式，由於對參數的更新影響色彩均勻性，建議直接繼續到 Color Uniformity（色彩均勻性）精靈。
|
•
|
要讓對齊變更在印表機內生效之前再檢查對齊測試結果，按一下 Previous（前一步）。 |
|
•
|
如果您現在不想讓對齊變更在印表機內生效，選擇 Keep previous parameters（保留之前的參數）並按 Next（下一步）。 |
|
14.
|
在下一個畫面中，您可以選擇重複列印頭對齊程序、繼續執行 Color Uniformity（色彩均勻性）精靈或關閉精靈。 |
|
•
|
如果列印頭的最佳對齊垂直線條在邊緣處，選擇 Repeat the test（重複測試），然後按 Next（下一步）。 |
額外的透明紙測試可顯示列印頭是否已對齊妥當，而且如果並未妥當對齊，精靈會讓您把對齊方式做「精密」調整。
|
•
|
對於「多組合」和「高速度」模式，由於更新了列印頭對齊參數，應該「微調」列印頭以確保色彩均勻性，特別是沿著部件的 X 壁。為此，選擇 Run Color Uniformity Wizard（執行色彩均勻性精靈），然後按 Next（下一步）。列印頭對齊 Wizard Completed（精靈已完成）畫面出現。當您按下 Done（完成），Color Uniformity（色彩均勻性）精靈開啟。 |
|
•
|
如果列印頭的垂直線未在任一端對齊，或者如果不想執行色彩均勻性精靈，選擇 End this wizard（終止此精靈），然後按 Next（下一步）。 |
