准备成型托盘以在面料上打印（3DFashion 技术）

使用支持 3DFashion 技术的 J850 打印机进行打印时，您需要将面料放在成型托盘上并固定。托盘类型、面料类型、厚度、尺寸和打印材料会影响成型托盘的准备过程。不同的托盘类型可用于不同的打印机和应用程序。这些选项会影响您将面料固定到托盘上的方式。

此外，如果需要使用柔性材料进行打印，则托盘准备工作包括直接在托盘上打印底布并贴上双面胶带。

警告：存在火灾危险
打印时使用面料有可能引发火灾。请勿使用燃点或熔点低于 105°C (221°F) 的面料。
要准备用于在面料上打印的成型托盘：
1. 准备—
• 一块以下尺寸的面料：

对于可移除的托盘：

• 最小尺寸：560 毫米 x 460 毫米（22.0 英寸 x 18.1 英寸）
• 最大尺寸：2 米 x 2 米（78.7 英寸 x 78.7 英寸）
• 厚度：0.2–3 毫米（0.01–0.12 英寸）

对于 3DFashion Fabrix 托盘：

• 尺寸：560 毫米 x 460 毫米（22.0 英寸 x 18.1 英寸）
• 厚度：0.5–2 毫米（0.02–0.08 英寸）

注意： 对于可移除和 3DFashion Fabrix 托盘，确认托盘四周至少有 1 厘米的多余面料。

• 千分尺、ABS 数字测厚仪（在配件包中提供）
• 面料插入工具（在配件包中提供）— 用于将多余的面料推入成型托盘与周围区域之间的间隙
• 一捆双面胶带（在配件包中提供）— 必要时用于确保面料保持原位

注意： 双面胶带最多可使用 10 次。

• 橡胶手推滚筒（在配件包中提供）— 用于确保将双面胶带正确放置在底布和面料上
2. 确认面料没有皱纹。如有必要，熨烫面料。
3. 如果托盘上有双面胶带，请执行以下操作之一：
• 如果需要直接在托盘上打印，请使用刮刀去除底布和胶带。
• 验证胶带的粘性水平是否足以将面料固定到位。如果未固定，请使用刮刀去除底布和胶带。
4. 从 Options（选项）菜单启动 Fabric Preparation（面料准备）向导。

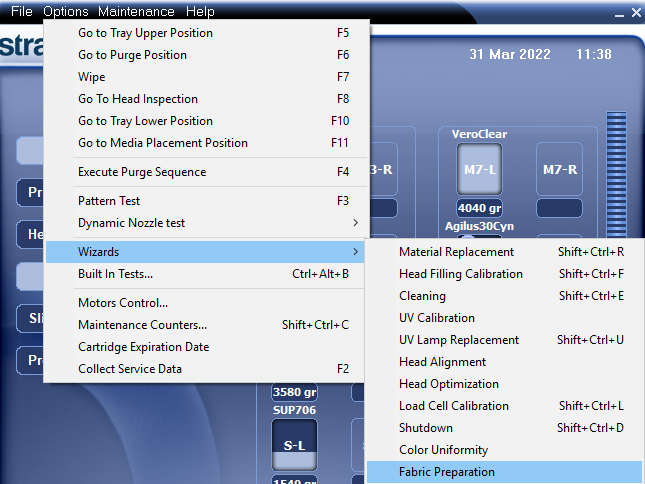

Options（选项） > Wizard（向导）菜单

5. 在出现的屏幕中，单击 Next（下一步）。
6. 选择您要执行的操作：

选择以设置面料厚度或打印底布

• 如果将面料直接放在托盘上，请选择 Set fabric thickness and place fabric on tray（设置面料厚度并将面料放在托盘上），单击 Next（下一步），然后继续步骤 11。
• 如果将面料放在双面胶带上，请选择 Set fabric thickness and place fabric on tray（设置面料厚度并将面料放在托盘上），单击 Next（下一步），然后继续步骤 11。
• 如果需要打印底布，请选择 Print carpet to use double-sided adhesive（打印底布以使用双面胶带），然后单击 Next（下一步）。接下来，设置面料和双面胶带的厚度并将面料固定到托盘上。

注意： 使用柔性材料打印时，打印底布并使用双面胶带以确保面料在打印过程中不会从托盘上脱落。在托盘上打印底布的目的是为了方便去除双面胶带，同时防止损坏托盘。

7. 验证成型托盘是否清洁，然后关闭机盖。在向导屏幕中对此进行确认并单击 Next（下一步）。

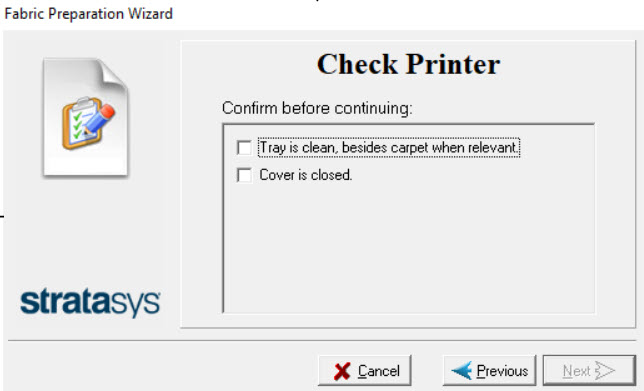

确认托盘清洁且机盖已关闭

在托盘的可打印区域（并非一直到托盘的边缘）上打印底布。这可能需要 10 分钟的时间。

打印底布

8. 完成后，单击 Next（下一步）。
9. 选择您要执行的操作。

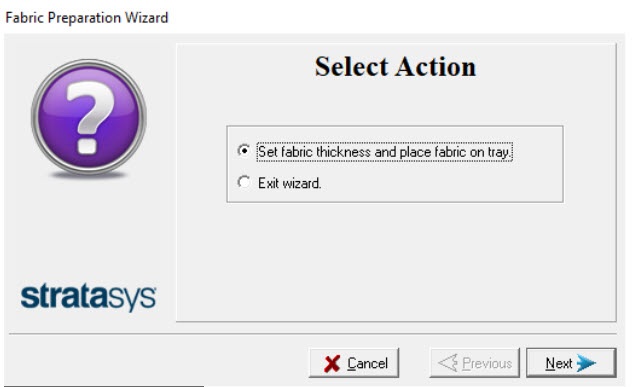

选择 Action（操作）以设置面料厚度或退出向导

• 要将双面胶带贴在底布上，然后将面料固定在底布上，请选择 Set fabric thickness and place fabric on tray（设置面料厚度并将面料放在托盘上），然后单击 Next（下一步）。
• 如果您不想继续，请选择 Exit wizard（退出向导），然后单击 Next（下一步）。
10. 使用千分尺、ABS 数字测厚仪测量面料厚度，

测量面料厚度

注意： 要将微米转换为毫米，请将该值除以 1000（例如：1000 微米 = 1 毫米）。

11. 在以下屏幕中，输入相应的厚度（以毫米为单位）：
• 面料。
• 双面胶带。
将双面胶带厚度设置为在胶带或包装上打印的测量值。提供的双面胶带厚度为 0.3 毫米。
如果直接在托盘上打印，请将双面胶带厚度设置为 0。

输入厚度参数以准备打印

12. 验证成型托盘是否清洁并关闭机盖。在向导屏幕中对此进行确认并单击 Next（下一步）。

重要说明： 请勿去除底布和双面胶带。

输入厚度参数以准备打印

托盘向上移动以放置面料。

移动轴

13. 完成后，单击 Next（下一步）。
14. 打开机盖。
15. 当出现以下屏幕时，按照步骤 16–22 中的说明固定面料。

固定面料

16. 如果打印底布，请按如下方式添加双面胶带：

a.使用橡胶手推滚筒，将双面胶带放在底布上，确保其覆盖整个托盘表面。

带底布的可移除托盘（示例）

在可移除的托盘上放置双面胶带（示例）

b.去除双面胶带的背衬。

去除双面胶带背衬（示例）

17. 执行下列其中一项操作：
• 如果托盘上的底布带有双面胶带，请将面料放在双面胶带上。
• 如果托盘清洁，将面料直接放在托盘上。
18. 如果相关，将松散的面料推到托盘下方。

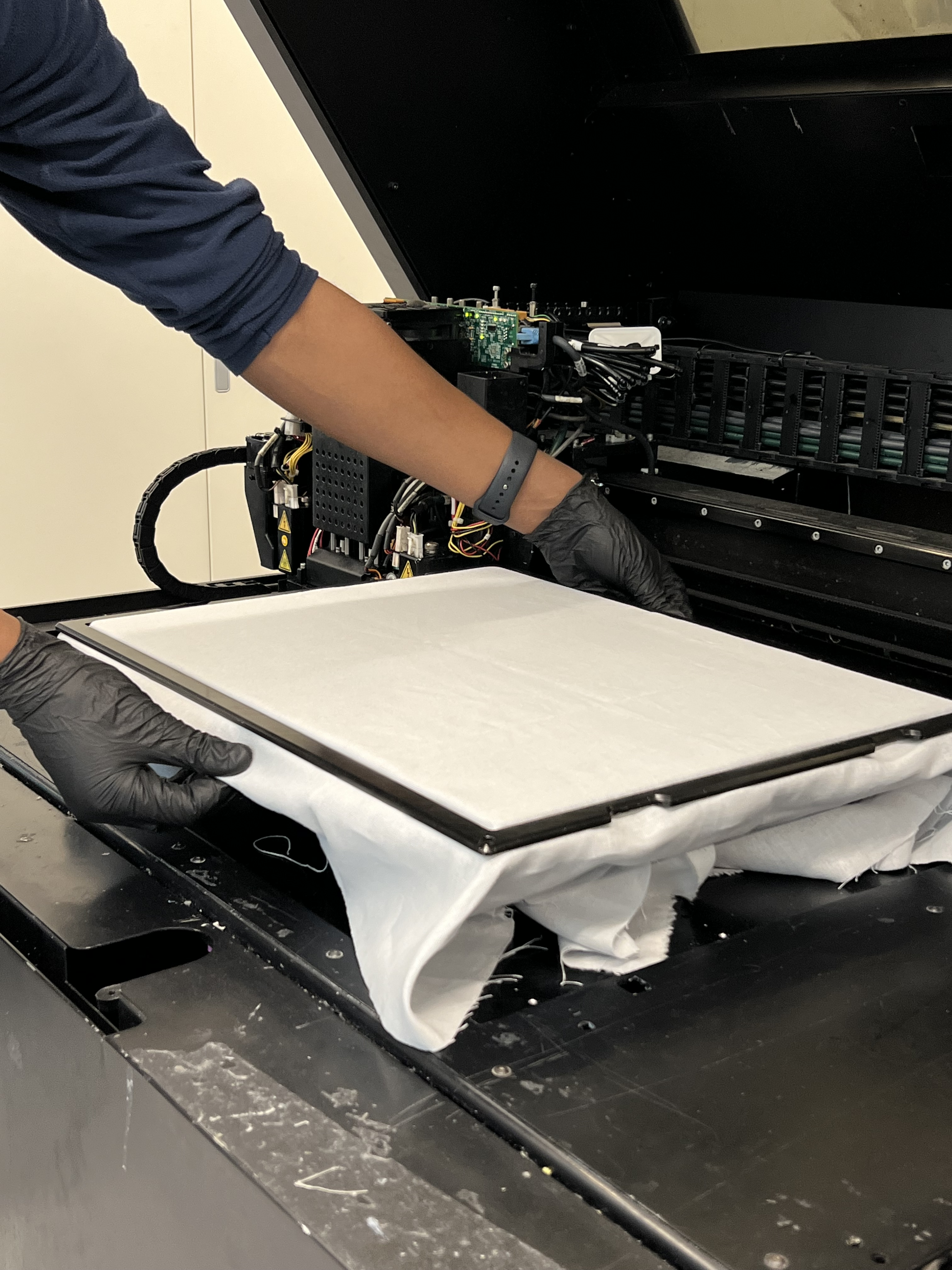

将松散的面料推到可移除托盘的下方（示例）

19. 对于可移除的托盘，根据托盘与框架内缘的间隙尺寸选择框架：
• 1.5 毫米间隙 — 如果使用的是薄面料
• 3 毫米间隙 — 如果使用的是厚面料
20. 小心地将框架放在托盘边缘上。
注意事项：夹点
对于可移除的托盘：将框架靠近托盘上的磁体会引入夹点危险。手指应远离框架和托盘之间的间隙。
注意事项：移动零件
对于 3DFashion Fabrix 托盘：为避免损坏打印机，请始终确保磁体分离杆在其槽位中折叠放置。
21. 通过从框架下方拉动和拉伸面料的边缘来调整托盘上的面料。确保面料已拉紧并在托盘上紧紧拉伸。

在可移除托盘上拉伸面料（示例）

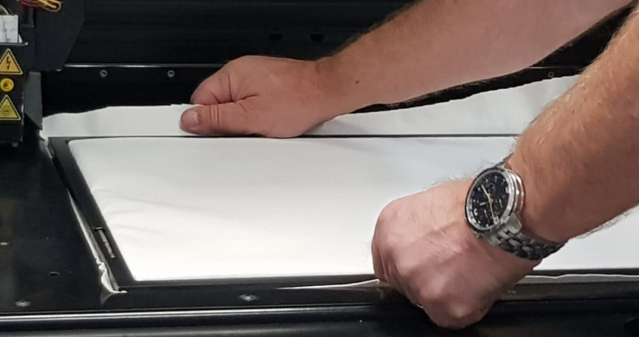

在 3DFashion Fabrix 托盘上拉伸面料（示例）

注意： 如果您将面料放在双面胶带上，必要时可使用橡胶手动滚筒。

22. 关闭打印机机盖。
23. 确认向导屏幕中的操作（参见步骤 15），然后单击 Next（下一步）。

托盘移动到“原始”位置。

移动轴

24. 完成后，单击 Next（下一步）。
25. 选择您要执行的操作：

选择操作以重复或确认面料放置

• 要调整面料放置，请选择 Repeat fabric placement（重复面料放置），单击 Next（下一步），然后继续步骤 12。
• 要完成向导，请选择 Confirm fabric placement and save new parameters（确认面料放置并保存新参数），然后单击 Next（下一步）。
26. 单击 Done（完成）。

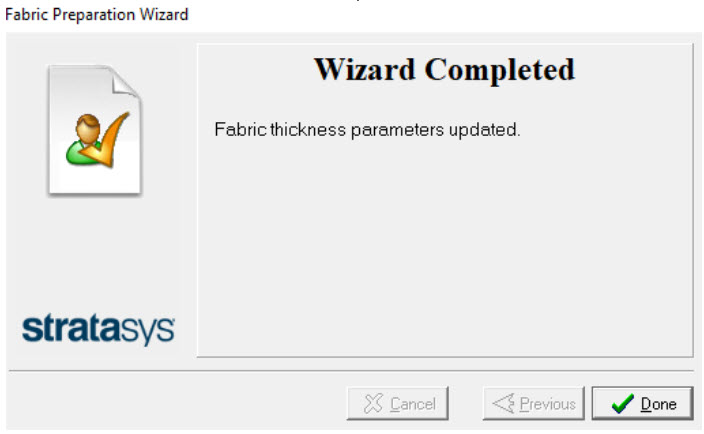

向导已完成。

27. 打开机盖并检查托盘：

a.使用面料插入工具，将任何松散的面料推到托盘下方。

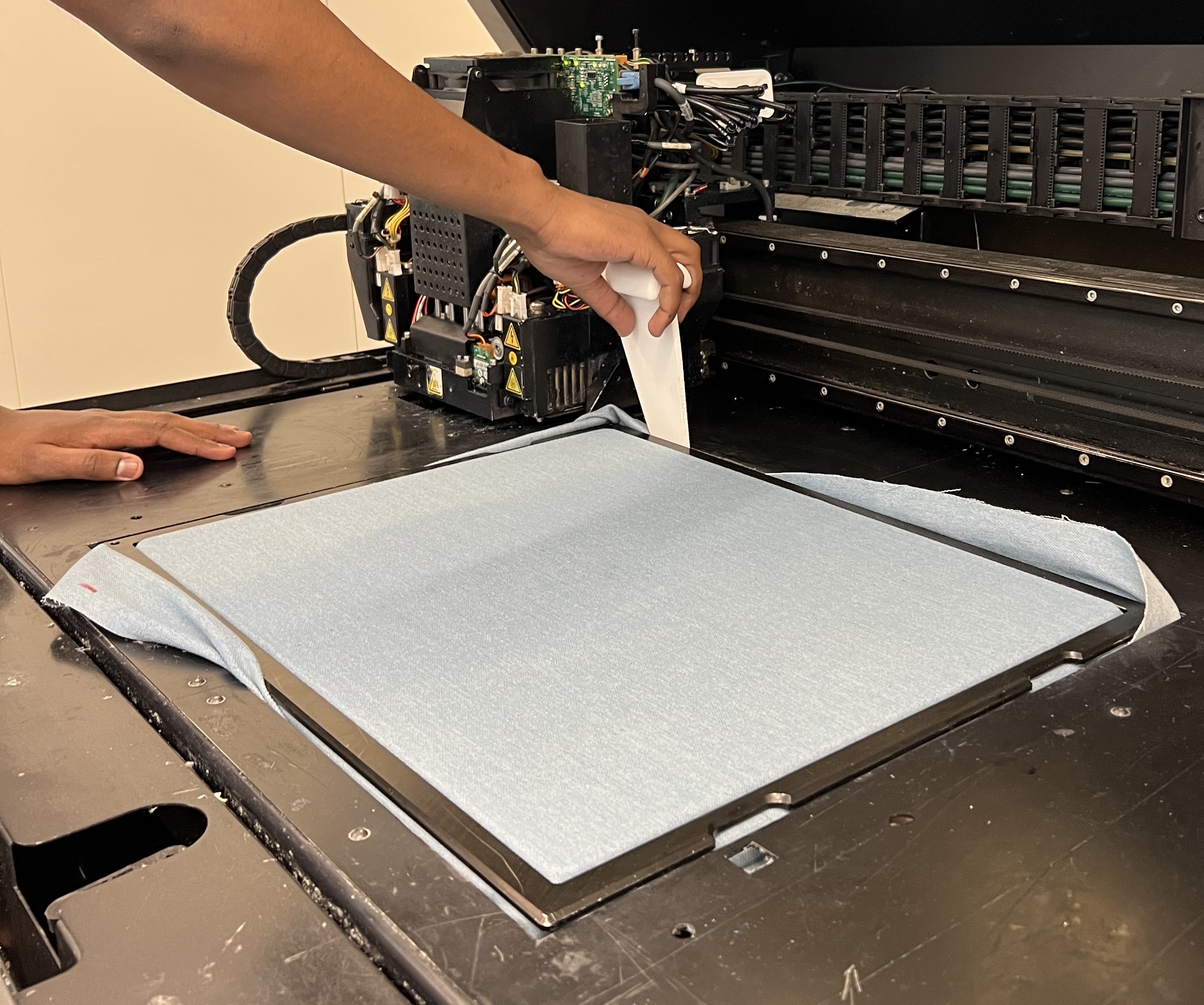

使用面料插入工具塞入多余的面料（示例）

b.移除松散的面料纤维。

c.抚平托盘表面上的面料中的任何皱纹。

28. 关闭机盖。
29. 发送打印作业后，会出现以下消息：

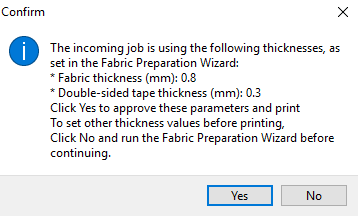

确认面料准备参数（示例）

• 要批准参数，请单击 Yes（是）。
打印立即开始。
• 要更新面料准备参数，请单击 No（否）。
这将取消打印作业，您需要执行 Fabric Preparation（面料准备）向导。
