폐기물 펌프 튜브 교체
Maintenance Counters (유지 관리 카운터) 인터페이스 내 언제 펌프 튜브를 교체해야 하는지 확인할 수 있습니다.
Maintenance Counters (유지 관리 카운터) 인터페이스를 열려면:
| ➢ | 'Maintenance Required (유지 관리 필수)' 표시기를 클릭합니다. |
또는
| ➢ | Options (옵션) 메뉴에서 (유지 관리 카운터)를 선택합니다. |

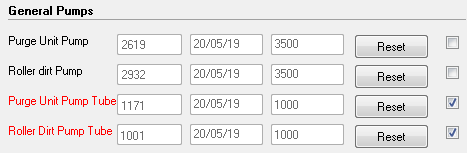

Maintenance Counters (유지 관리 카운터) 화면이 열리면 General Pumps (일반 펌프) 섹션으로 이동합니다.
교체해야 할 폐기물 펌프 튜브는 빨간색으로 표시됩니다.
참고: 오른쪽에 있는 확인란을 선택하면 해당 작업이 예정되면 'Maintenance Required (유지 관리 필요)' 표시기가 나타납니다.
펌프 튜브를 교체하려면 프린터에서 펌프 "카세트" 전체를 교체합니다. 교체 카세트는 프린트 Start-up 키트에서 제공됩니다. Stratasys 서비스 제공업체에 추가 카세트를 주문할 수 있습니다.
폐기물 펌프 튜브를 교체하려면:
| 1. | 다음 항목을 준비합니다. |
| • | 일회용 청소 장갑 |
| • | 보안경 착용 |
| • | 제공된 청소용 천 또는 유사 품목(튜브 교체 중 흘리는 재료를 청소하기 위함) |
| • | 일회용 컵(피팅이 분리되었을 때 튜브에서 재료를 담기 위함) |

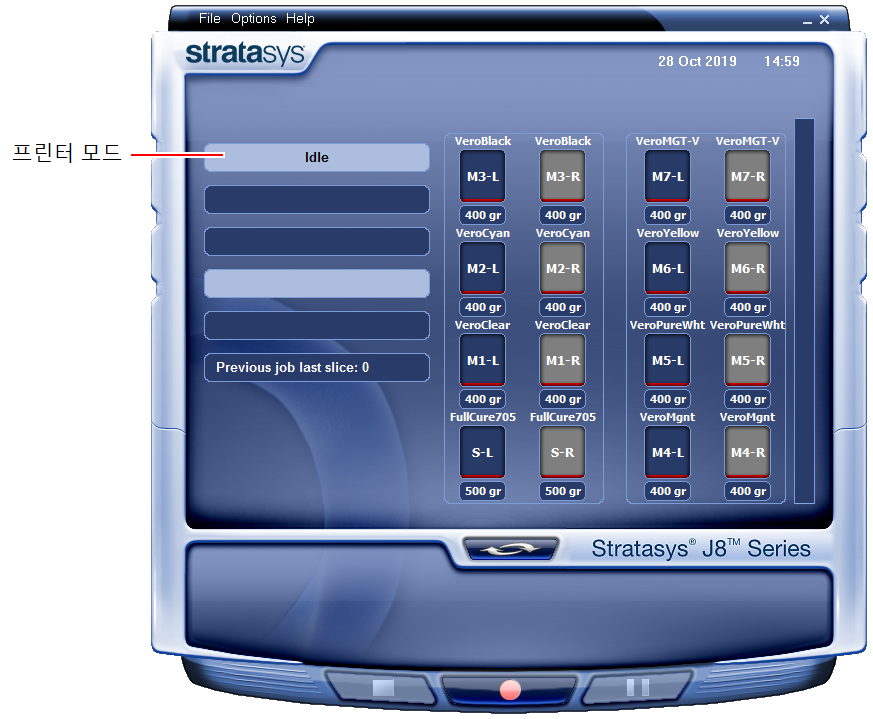

| 2. | 프린터가 Idle (유휴) 모드에 있는지 확인합니다. |
참고: 프린팅이 멈추고 약 16분 후 프린터는 Idle (유휴) 모드로 들어갑니다. 프린터를 Idle (유휴) 모드로 강제 설정하려면 프린터 애플리케이션을 닫습니다. File (파일) 메뉴에서 (종료)를 클릭합니다.

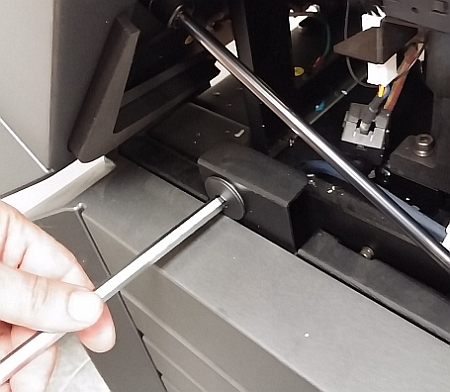

| 3. | 8mm 육각(알렌) 렌치를 사용하여 (사용자가 프린터를 마주볼 때) 왼쪽 프린터 패널을 고정하고 있는 두 래치를 엽니다. |

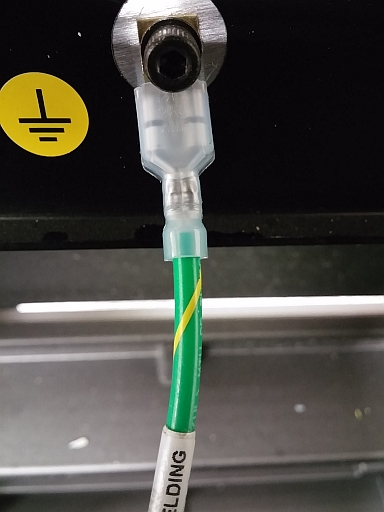

| 4. | 패널을 열고 접지선을 분리합니다. |
| 5. | 패널을 제거합니다. |

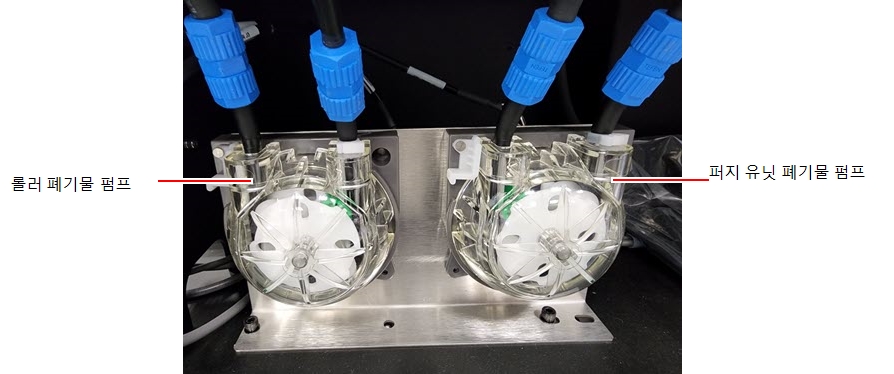

| 6. | 튜브 교체가 필요한 폐기물 펌프를 식별합니다. |
| 7. | 보호 장갑 및 보안경을 착용합니다. |
주의
경화되지 않은 프린팅 재료는 피부 및 안구 자극을 일으킬 수 있습니다. 일회용 청소 장갑을 사용하여 손을 보호하고 보안경을 착용하여 눈을 보호하십시오.
| 8. | 피팅 분리: |
a. 각 폐기물 펌프 튜브를 연결하는 피팅의 나사를 풉니다.
b. 튜브를 분리하고 일회용 컵에 넣어 흘린 재료를 담습니다.

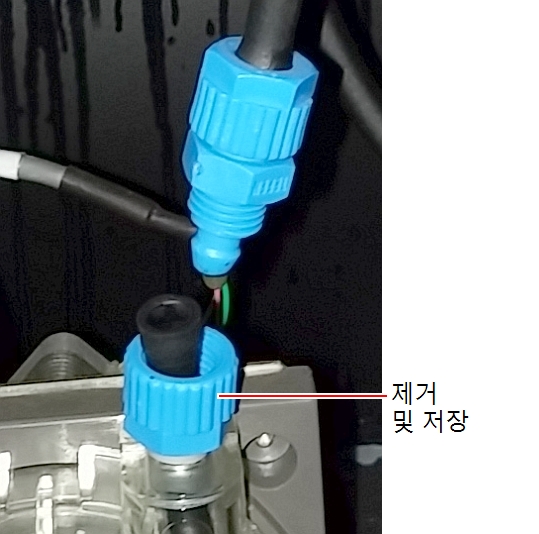

| 9. | 펌프 튜브에 남은 피팅의 부분을 제거하고 보관합니다. |

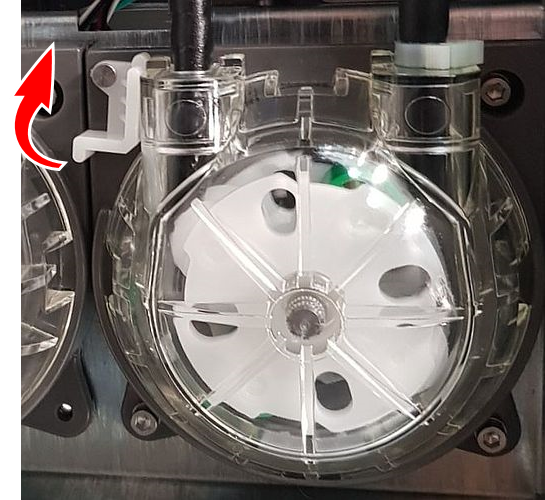

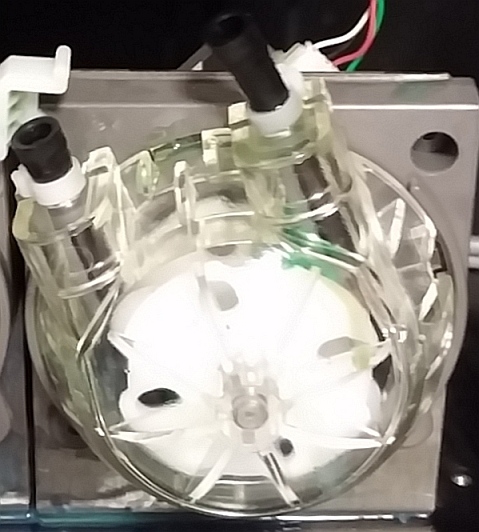

| 10. | 흰색 고정 클립을 돌려 펌프를 풉니다. |

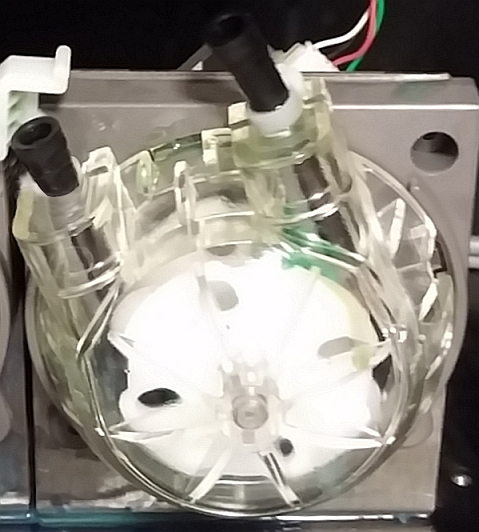

| 11. | 펌프 양쪽에 있는 튜브가 분리되면 펌프 "카세트"를 시계 반대 방향으로 돌리고 제거합니다. |

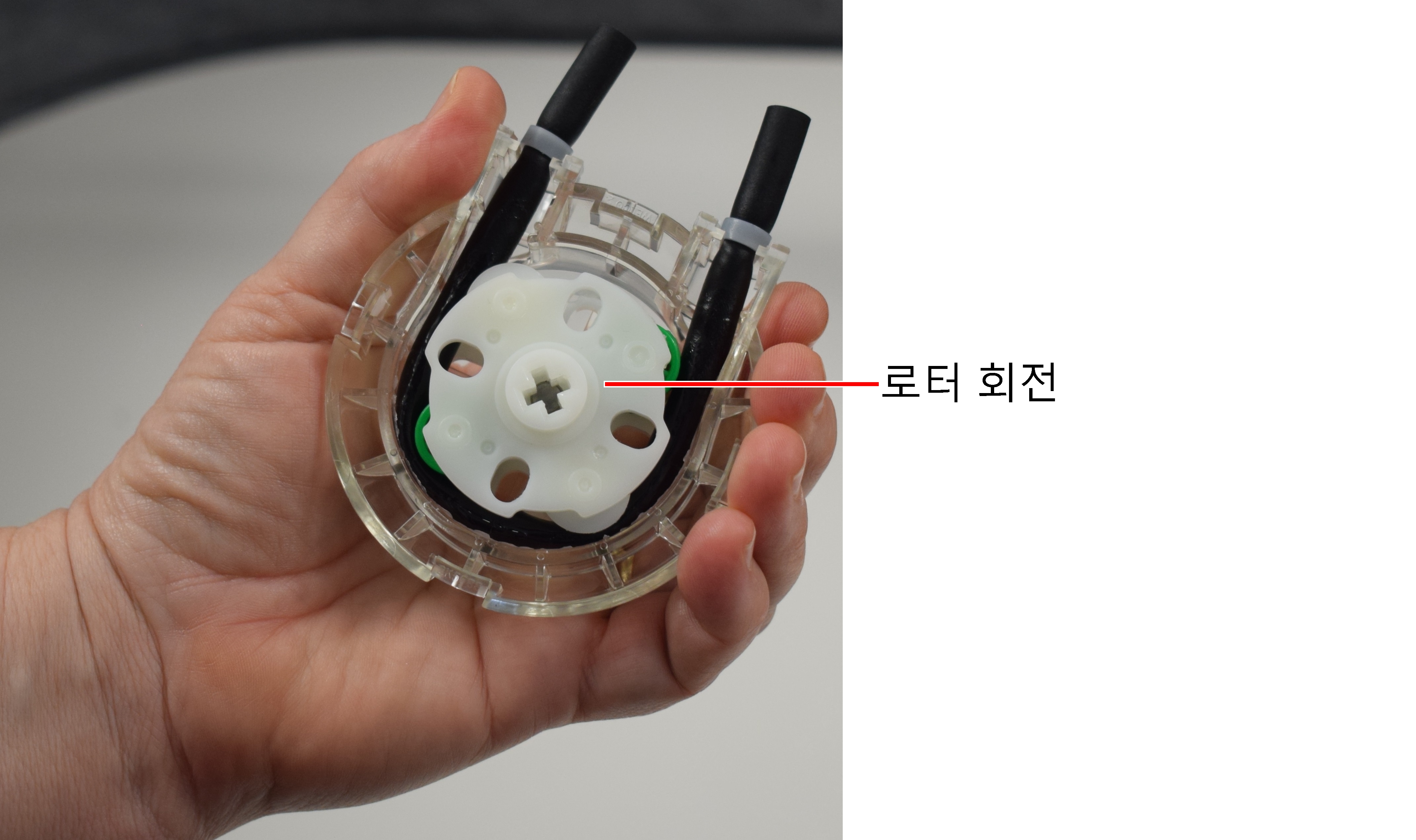

| 12. | 한 손으로 새 펌프 카세트를 잡고 로터를 돌립니다. |
이렇게 하면 장기간 보관 후에도 펌프가 적절하게 작동합니다.
| 13. | 새 펌프 카세트를 프린터에 연결합니다. |
카세트를 하우징의 슬롯에 맞추고 작업 위치로 시계 방향으로 돌립니다.

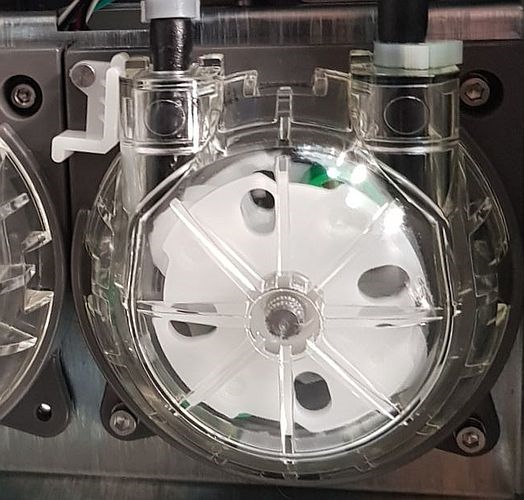

| 14. | 흰색 고정 클립을 돌려 펌프를 고정합니다. |

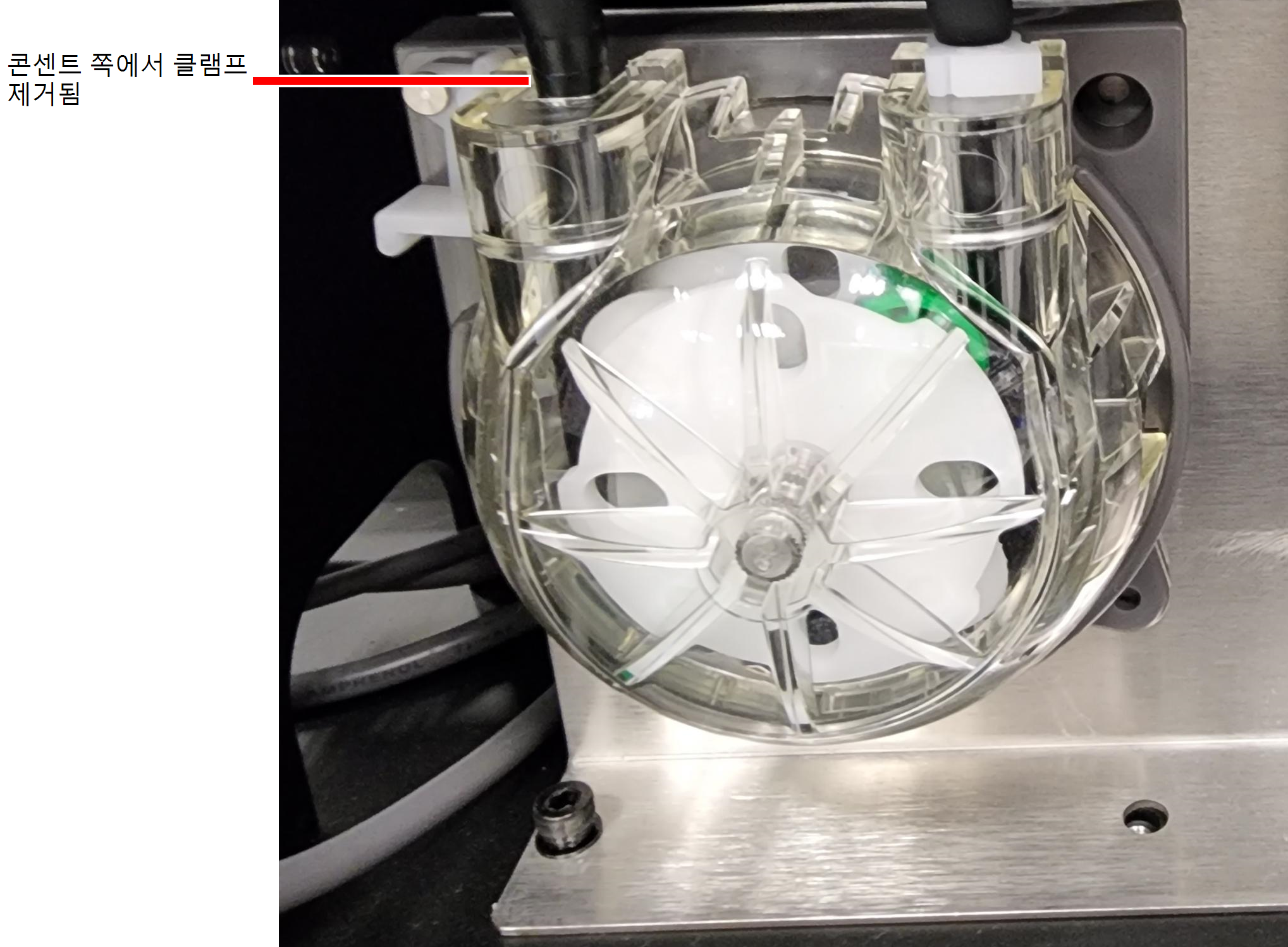

| 15. | 폐기물 용기(펌프 배출구)로 향하는 튜브에서 클램프를 제거합니다. |
| 16. | 튜브를 새 펌프 카세트에 연결합니다. |
| 17. | 청소용 천을 사용하여 흘린 재료를 닦습니다. |
| 18. | 패턴 테스트를 수행하고 펌프 카세트가 적절하게 작동하는지 확인합니다. 패턴 테스트 항목을 참조하십시오. |
| 19. | 필요한 경우 기타 폐기물 펌프의 펌프 카세트를 교체합니다. |
| 20. | 패널을 프린터에 연결합니다. |
접지선을 다시 프린터 패널에 연결하십시오.
| 21. | Maintenance Counters (유지 관리 카운터) 화면을 열고 General Pumps (일반 펌프) 섹션으로 이동한 다음 관련 카운터에 대해 . |
