Preparazione del piano di stampa per la stampa su tessuto (tecnologia 3DFashion)
Quando si stampa con stampanti J850 dotate di tecnologia 3DFashion, è necessario posizionare il tessuto sul piano di stampa e fissarlo. Il tipo di piano e di tessuto, lo spessore, le dimensioni e il materiale di stampa possono influire sul processo di preparazione del piano di stampa. Sono disponibili diversi tipi di piano per diverse stampanti e applicazioni. Queste opzioni influiscono sul modo in cui si fissa il tessuto al piano.
Inoltre, se è necessario eseguire la stampa con materiali flessibili, la preparazione del piano prevede la stampa di un tappeto direttamente sul vassoio e l'applicazione di un nastro biadesivo.
Avvertenza: pericolo di incendio
L'uso di tessuti durante la stampa rappresenta un potenziale rischio di incendio. Non utilizzare tessuti caratterizzati da temperatura di autoaccensione o punto di fusione inferiore a 105 °C.
Per preparare il piano di stampa per la stampa su tessuto:
| 1. | Tenere pronti: |
| • | un pezzo di tessuto delle seguenti dimensioni: |
Per il piano rimovibile:
| • | Dimensioni minime: 560 mm x 460 mm |
| • | Dimensioni massime: 2 m x 2 m |
| • | Spessore: 0,2–3 mm |
Per il piano 3DFashion Fabrix:
| • | Dimensioni: 560 mm x 460 mm |
| • | Spessore: 0,5–2 mm |
Nota:
| • | un micrometro, spessimetro digitale in ABS (fornito nel Kit degli accessori) |
| • | uno strumento per l'inserimento del tessuto (fornito nel Kit degli accessori), per spingere il tessuto in eccesso nello spazio tra il piano di stampa e l'area circostante |
| • | un foglio di nastro biadesivo (fornito nel Kit degli accessori), per garantire che il tessuto rimanga in posizione (se necessario) |
Nota:
| • | un rullo manuale in gomma (fornito nel Kit degli accessori), per garantire il corretto posizionamento del nastro biadesivo sul tappeto e del tessuto |
| 2. | Verificare che il tessuto non sia stropicciato. Se necessario, stiralo. |
| 3. | Se sul piano è presente un nastro biadesivo, eseguire una delle seguenti operazioni: |
| • | Se si deve stampare direttamente sul vassoio, rimuovere il tappeto e il nastro usando un raschietto. |
| • | Verificare che il livello di viscosità del nastro sia adeguato a mantenere il tessuto in posizione. In caso contrario, rimuovere il tappeto e il nastro usando un raschietto. |

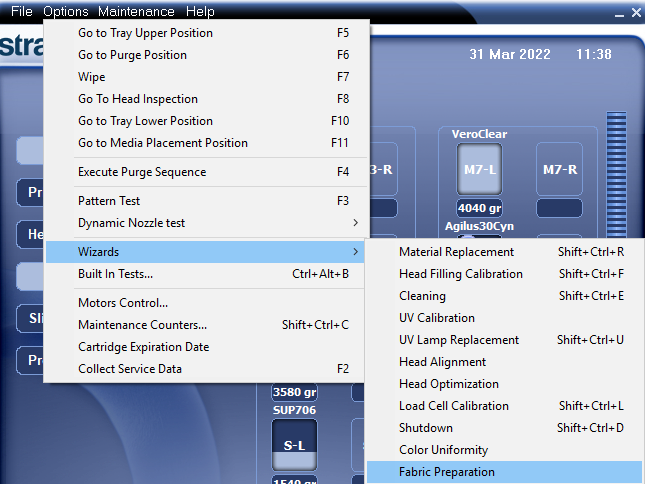

| 4. | Avviare la procedura guidata Fabric Preparation (Preparazione guidata del tessuto) dal menu Options (Opzioni). |
Options (Opzioni) > menu Wizards (Procedure guidate)
| 5. | Nella schermata visualizzata, fare clic su Next (Avanti). |
| 6. | Selezionare l'azione che si desidera eseguire: |

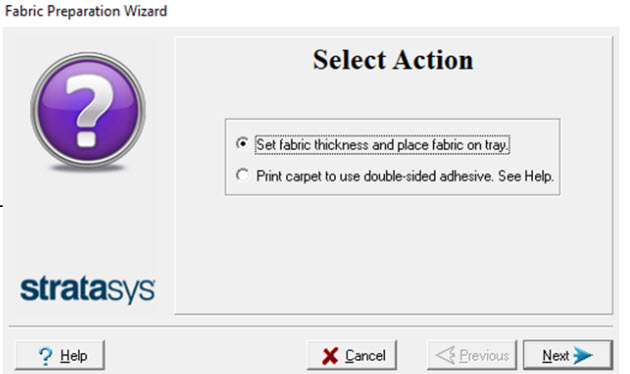

Selezionare per impostare lo spessore del tessuto o stampare il tappeto
| • | Se si sta posizionando il tessuto direttamente sul vassoio, selezionare Set fabric thickness and place fabric on tray (Imposta spessore del tessuto e posiziona il tessuto sul vassoio), fare clic su Next (Avanti) e continuare con il passaggio 11. |
| • | Se si sta posizionando il tessuto sul nastro biadesivo, selezionare Set fabric thickness and place fabric on tray (Imposta spessore del tessuto e posiziona il tessuto sul vassoio), fare clic su Next (Avanti) e continuare con il passaggio 11. |
| • | Se si deve stampare un tappeto, selezionare Print carpet to use double-sided adhesive (Stampa tappeto per utilizzare biadesivo) e fare clic su Next (Avanti). In seguito, si impostano gli spessori del tessuto e del nastro biadesivo e si fissa il tessuto al vassoio. |
Nota:

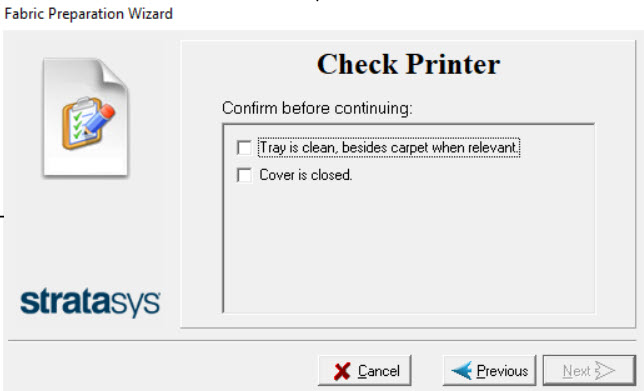

| 7. | Verificare che il piano di stampa sia pulito e chiudere il coperchio. Confermare nella schermata della procedura guidata, quindi fare clic su Next (Avanti). |
Verifica della pulizia del vassoio e della chiusura del coperchio
Un tappeto viene stampato sull'area stampabile del vassoio (non fino al suo bordo). L'operazione potrebbe richiedere fino a 10 minuti.

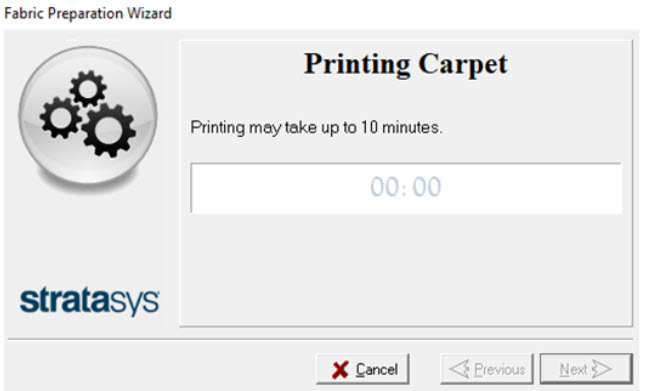

Stampa di un tappeto
| 8. | Al termine, fare clic su Next (Avanti). |
| 9. | Selezionare l'azione che si desidera eseguire. |

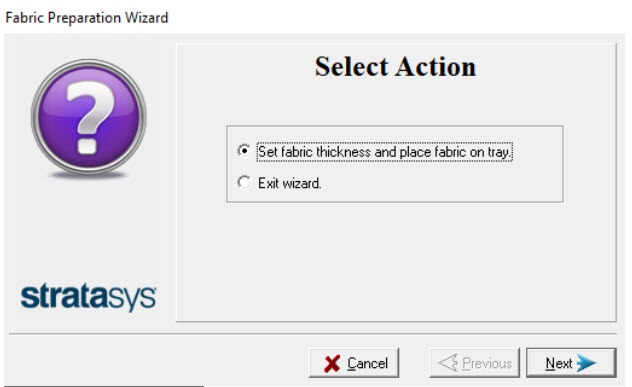

Selezione dell'azione per impostare lo spessore del tessuto o uscita dalla procedura guidata
| • | Per posizionare il nastro biadesivo sul tappeto e quindi fissare il tessuto su di esso, selezionare Set fabric thickness and place fabric on tray (Imposta spessore del tessuto e posiziona il tessuto sul vassoio), fare clic su Next (Avanti). |
| • | Se non si desidera continuare, selezionare Exit wizard (Esci dalla procedura guidata) e fare clic su Next (Avanti). |
| 10. | Misurazione dello spessore del tessuto con un micrometro (spessimetro digitale in ABS). |

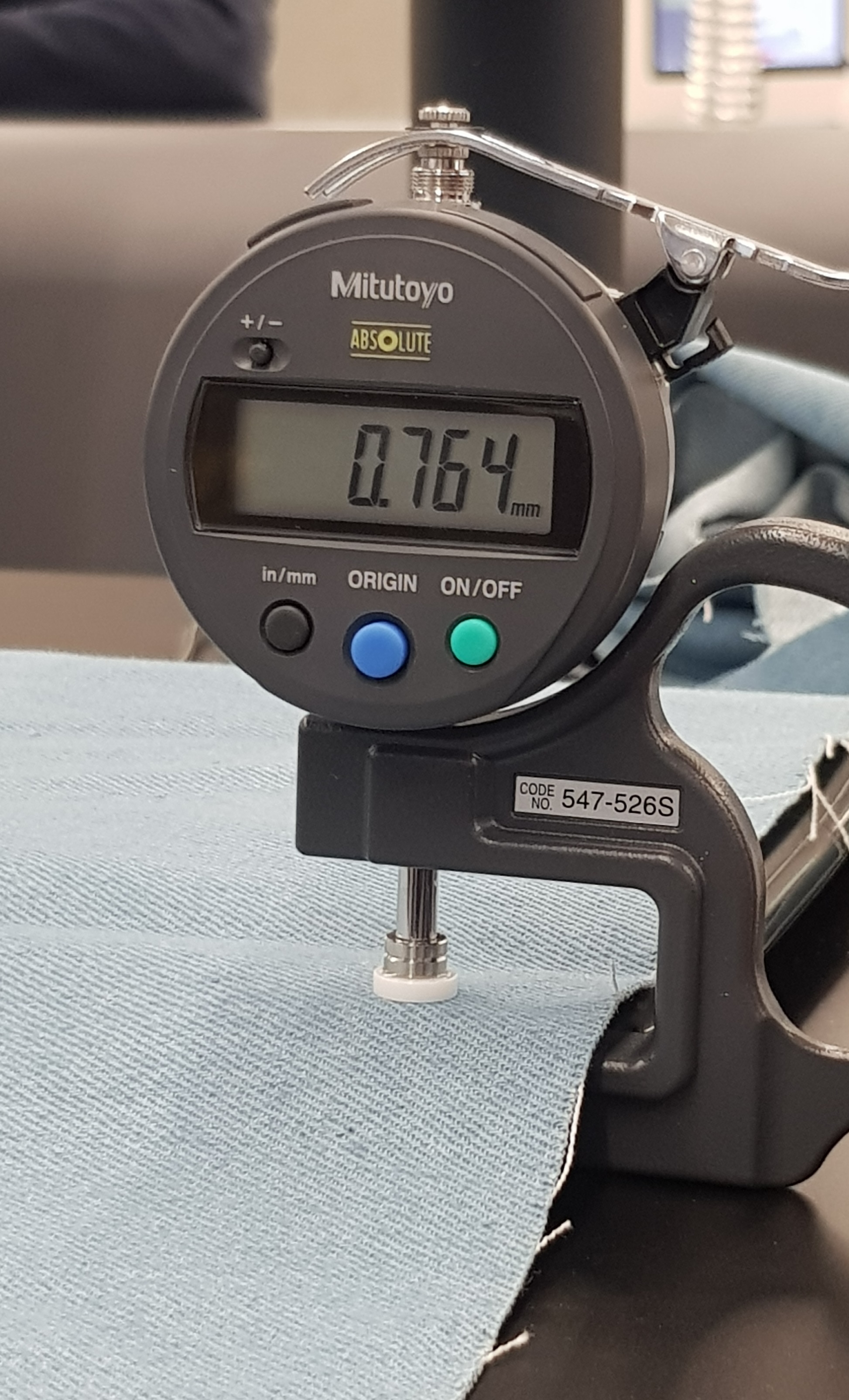

Misurazione dello spessore del tessuto
Nota:
| 11. | Nella schermata successiva, inserire gli spessori (in millimetri) dei seguenti elementi: |
| • | il tessuto e |
| • | il nastro biadesivo. Impostare lo spessore del nastro biadesivo in base alla misura stampata sul nastro stesso o sulla sua confezione. Lo spessore del nastro biadesivo in dotazione è di 0,3 mm. |
Se si stampa direttamente sul vassoio, impostare lo spessore del nastro biadesivo su 0.
Inserimento dei parametri dello spessore per la preparazione alla stampa

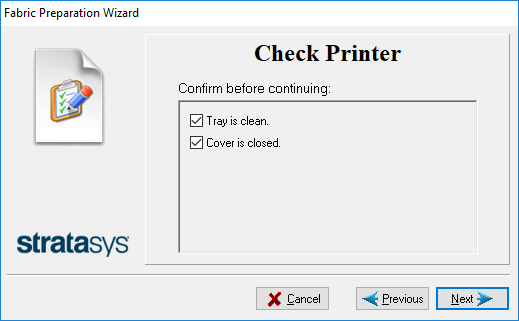

| 12. | Verificare che il piano di stampa sia pulito e chiudere il coperchio. Confermare nella schermata della procedura guidata, quindi fare clic su Next (Avanti). |
Importante:
Inserimento dei parametri dello spessore per la preparazione alla stampa
Il vassoio si sposta verso l'alto per il posizionamento del tessuto.

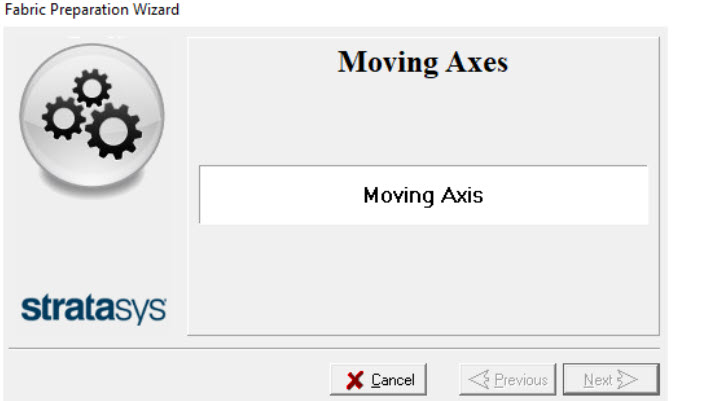

Assi in movimento
| 13. | Al termine, fare clic su Next (Avanti). |
| 14. | Aprire il coperchio. |
| 15. | Quando viene visualizzata la schermata seguente, fissare il tessuto come descritto nei passaggi 16–22. |

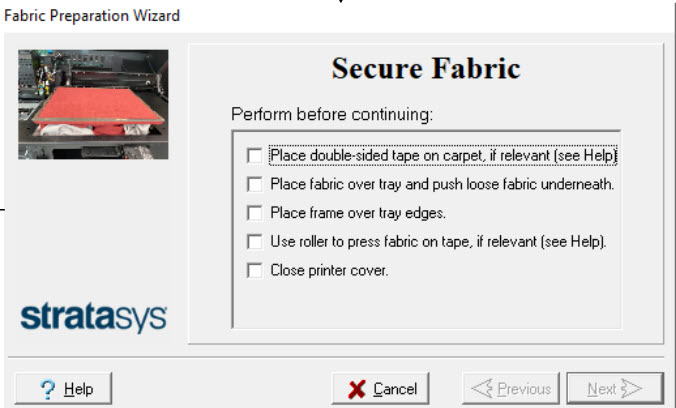

Fissaggio del tessuto
a. Servendosi di un rullo manuale in gomma, posizionare il nastro biadesivo sul tappeto e assicurarsi che copra l'intera superficie del vassoio.

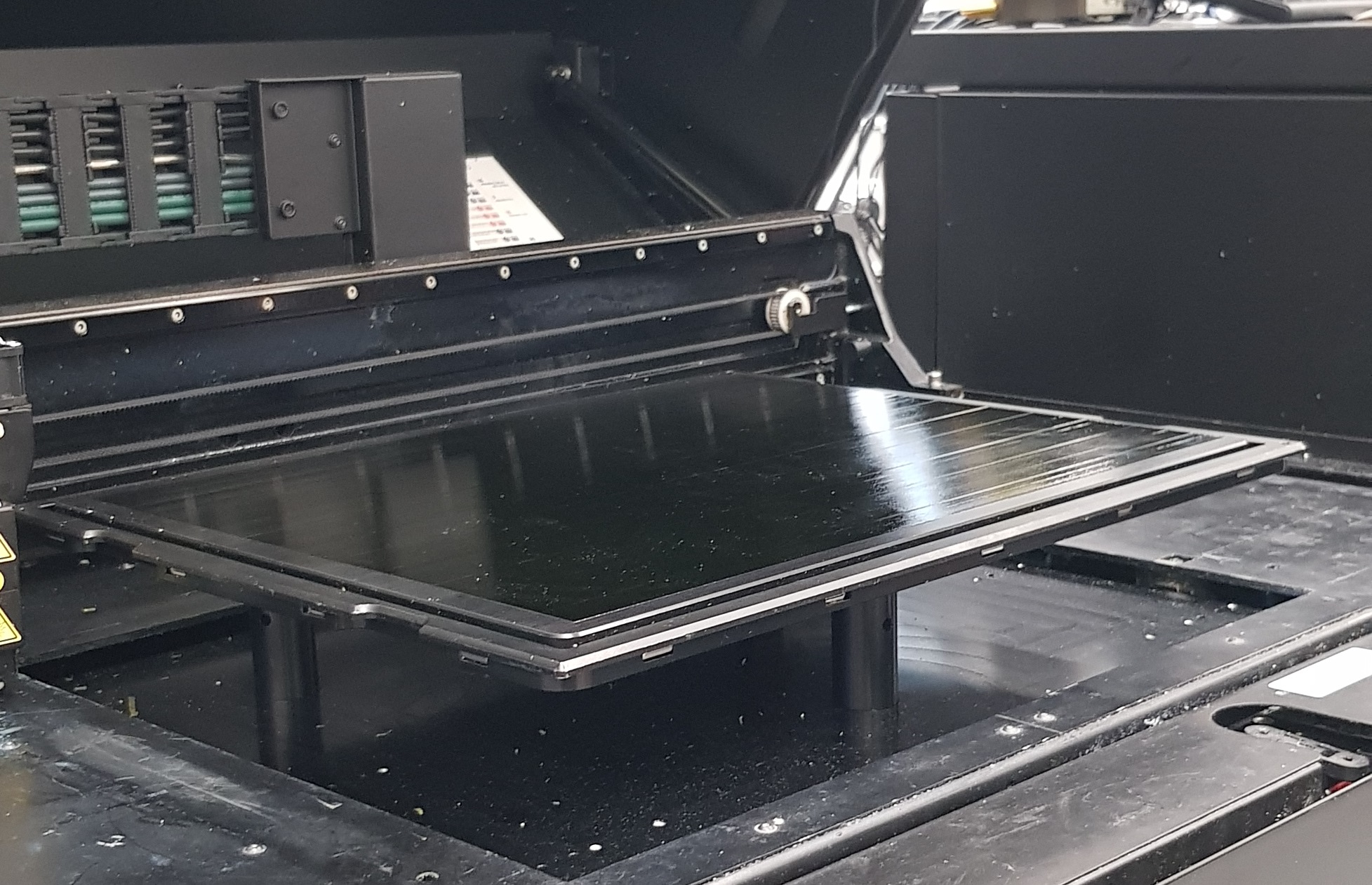

Vassoio rimovibile con tappeto (esempio)

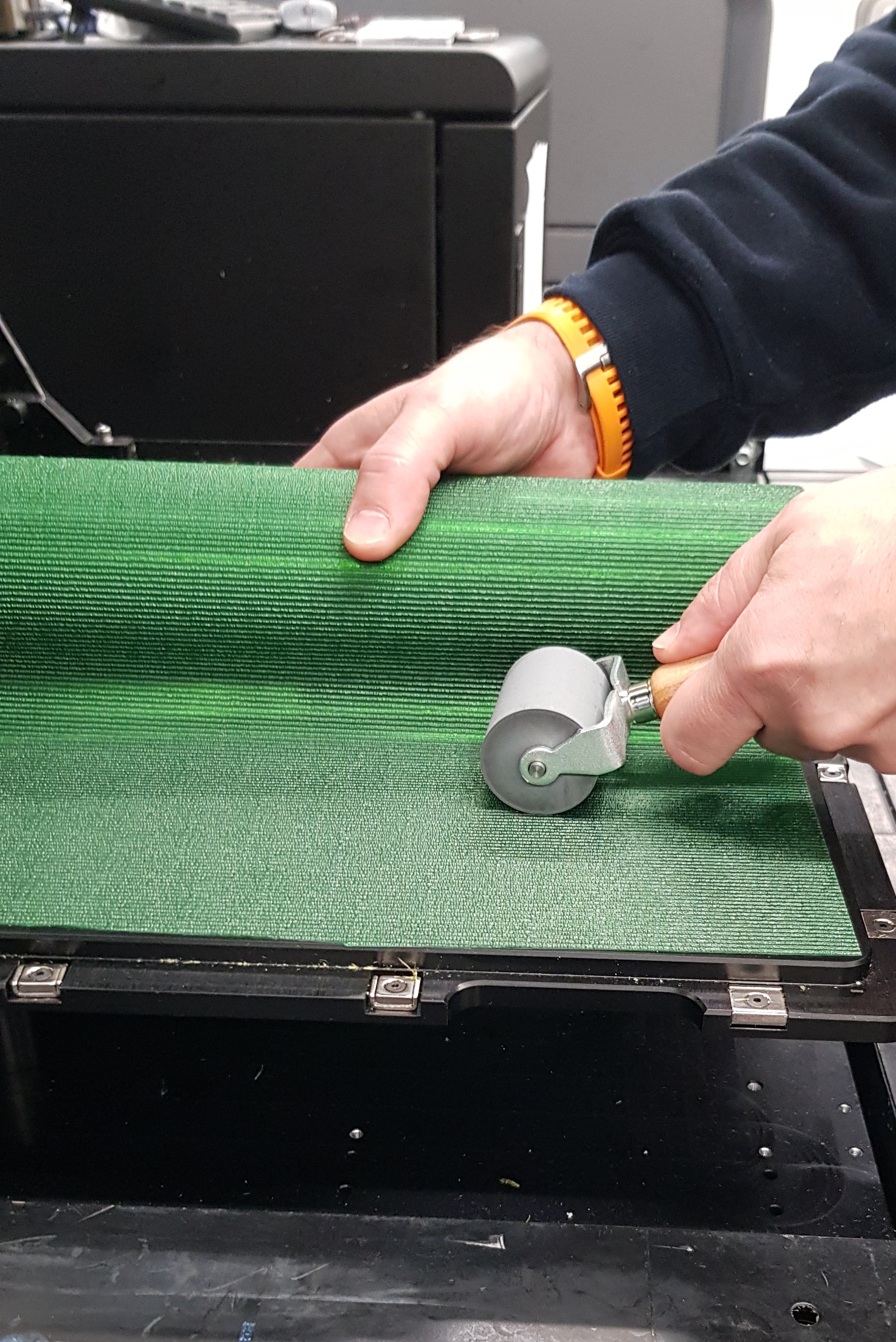

Posizionamento del nastro biadesivo sul vassoio rimovibile (esempio)
b. Rimuovere il retro del nastro biadesivo.

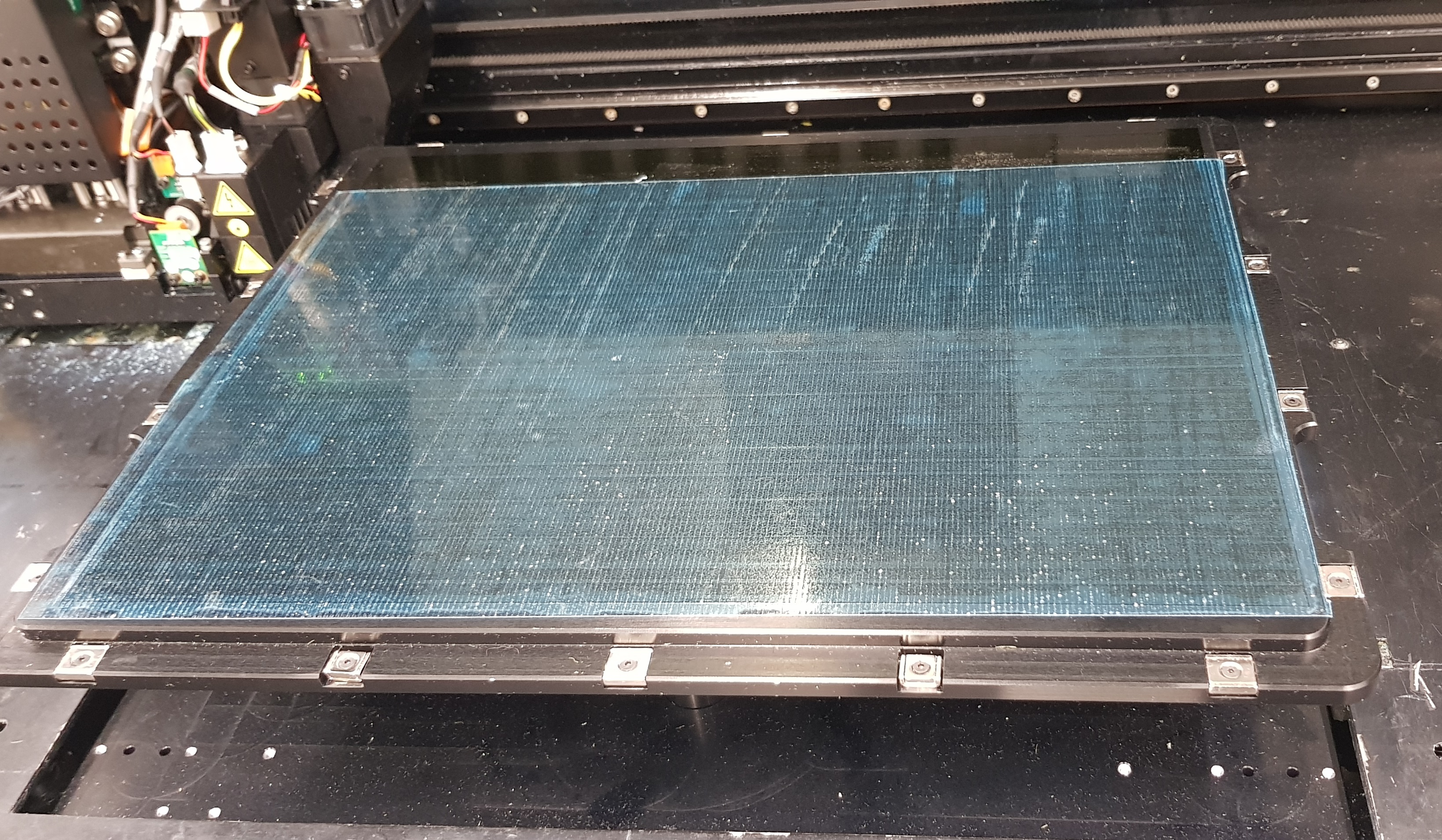

Retro del nastro biadesivo rimosso (esempio)
| 17. | Effettuare una delle seguenti operazioni: |
| • | Se sul vassoio è presente un tappeto con nastro biadesivo, posizionare il tessuto sul nastro biadesivo. |
| • | Se il vassoio è pulito, posizionare il tessuto direttamente su quest'ultimo. |
| 18. | Se necessario, spingere il tessuto sotto il vassoio evitando di tenderlo. |

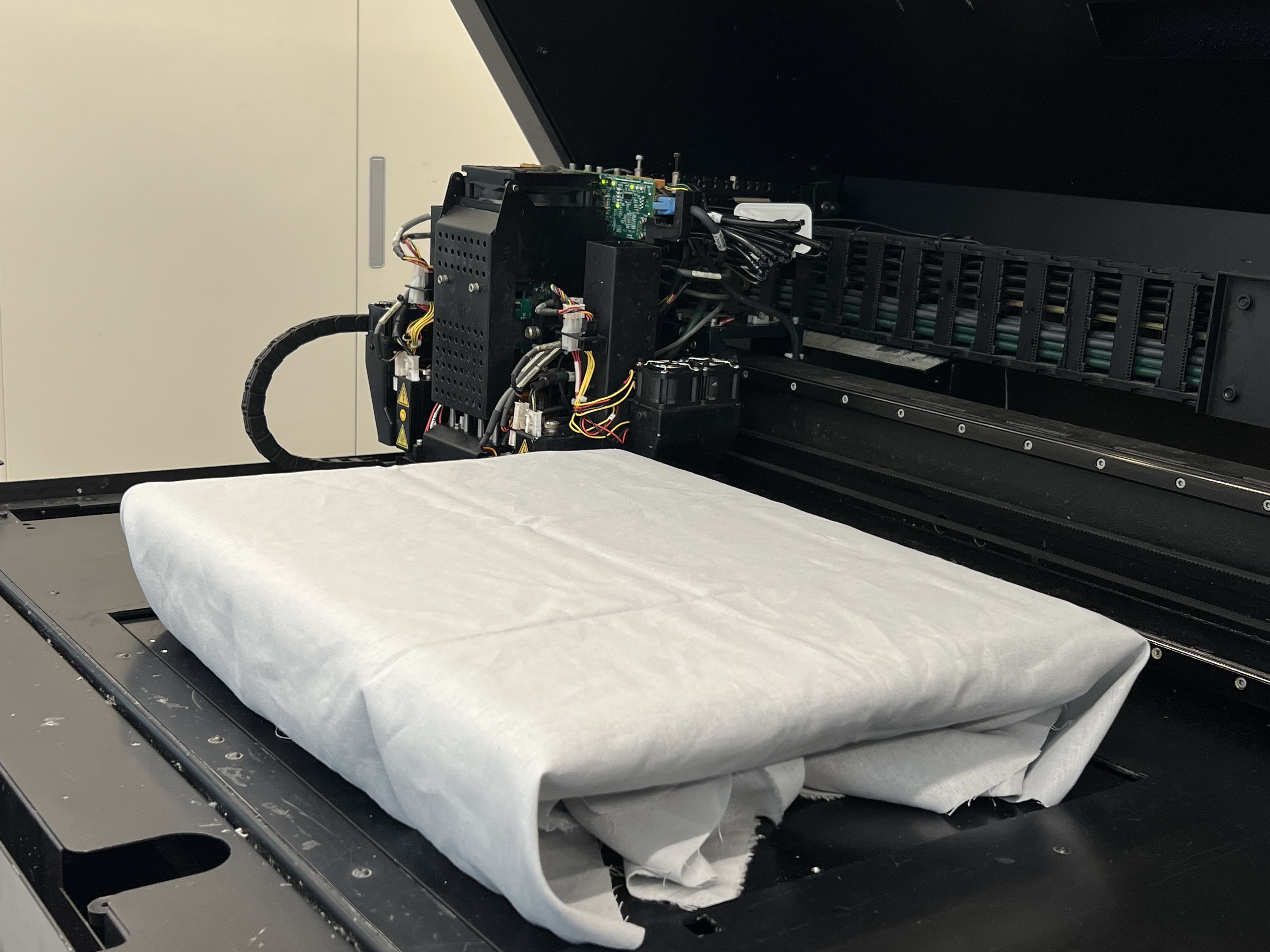

Spinta del tessuto non in tensione sotto il vassoio rimovibile (esempio)
| 19. | Per i vassoi rimovibili, selezionare il telaio in base alla dimensione dello spazio tra il vassoio e il bordo interno del telaio stesso: |
| • | Spazio di 1,5 mm (se si utilizza un tessuto sottile) |
| • | Spazio di 3 mm (se si utilizza un tessuto spesso) |
| 20. | Posizionare con cura il telaio sui bordi del vassoio. |
Attenzione: punto di pizzicamento
Per i vassoi rimovibili: l'avvicinamento del telaio ai magneti sul vassoio comporta un rischio di pizzicamento. Tenere le dita lontane dallo spazio tra il telaio e il vassoio.
Attenzione: parti in movimento
Per i vassoi 3DFashion Fabrix: per evitare danni alla stampante, accertarsi sempre che le leve di rilascio dei magneti siano ripiegate nelle rispettive fessure.
| 21. | Regolare il tessuto sul vassoio tirandone e allungandone i bordi da sotto il telaio. Assicurarsi che il tessuto sia tirato e teso sul vassoio. |

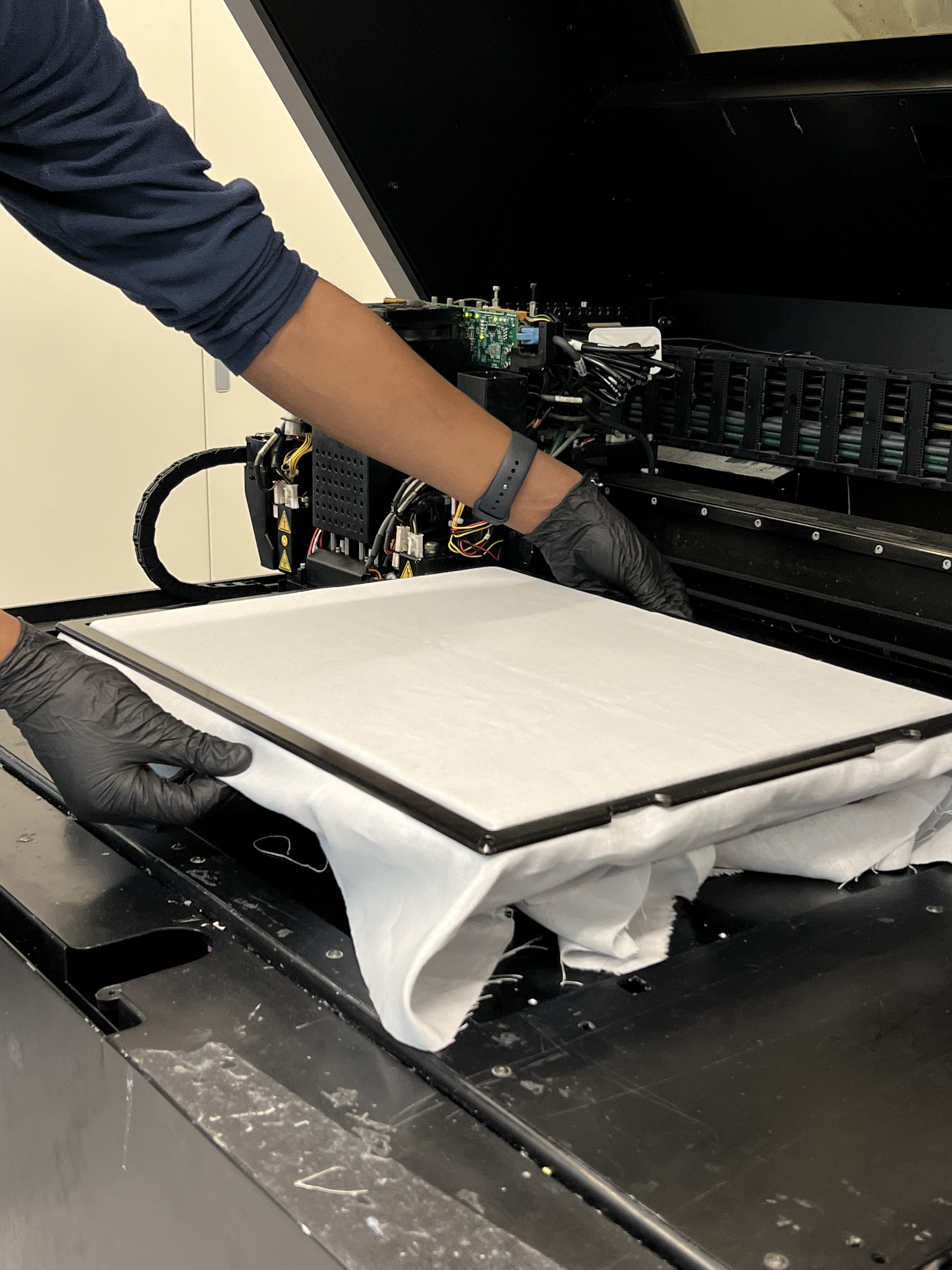

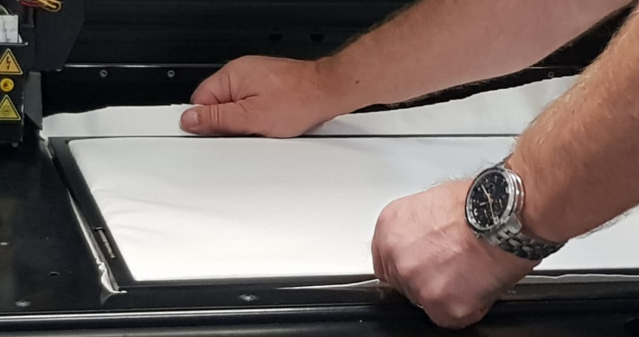

Posizionamento in tensione del tessuto sul vassoio rimovibile (esempio)
Posizionamento in tensione del tessuto sul vassoio 3DFashion Fabrix (esempio)
Nota:
| 22. | Chiudere il coperchio della stampante. |
| 23. | Confermare le azioni nella schermata della procedura guidata (vedere il passaggio 15) e fare clic su Next (Avanti). |
Il vassoio si sposta nella posizione iniziale.
Assi in movimento
| 24. | Al termine, fare clic su Next (Avanti). |
| 25. | Selezionare l'azione che si desidera eseguire: |
Selezione dell'azione da ripetere o conferma del posizionamento del tessuto
| • | Per regolare la posizione del tessuto, selezionare Repeat fabric placement (Ripeti posizionamento del tessuto), fare clic su Next (Avanti) e continuare con il passaggio 12. |
| • | Per completare la procedura guidata, selezionare Confirm fabric placement and save new parameters (Conferma posizionamento del tessuto e salva nuovi parametri) e fare clic su Next (Avanti). |

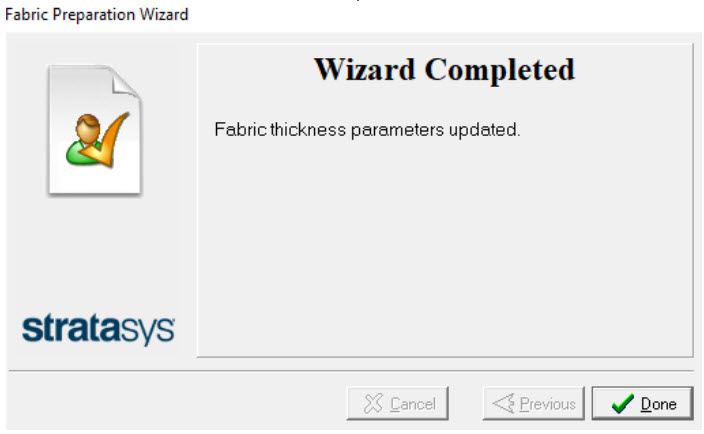

| 26. | Fare clic su Done (Fine). |
Procedura guidata completata
| 27. | Aprire il coperchio e ispezionare il vassoio: |
a. Utilizzando lo strumento per l'inserimento del tessuto, spingere l'eventuale tessuto lasco sotto il vassoio.

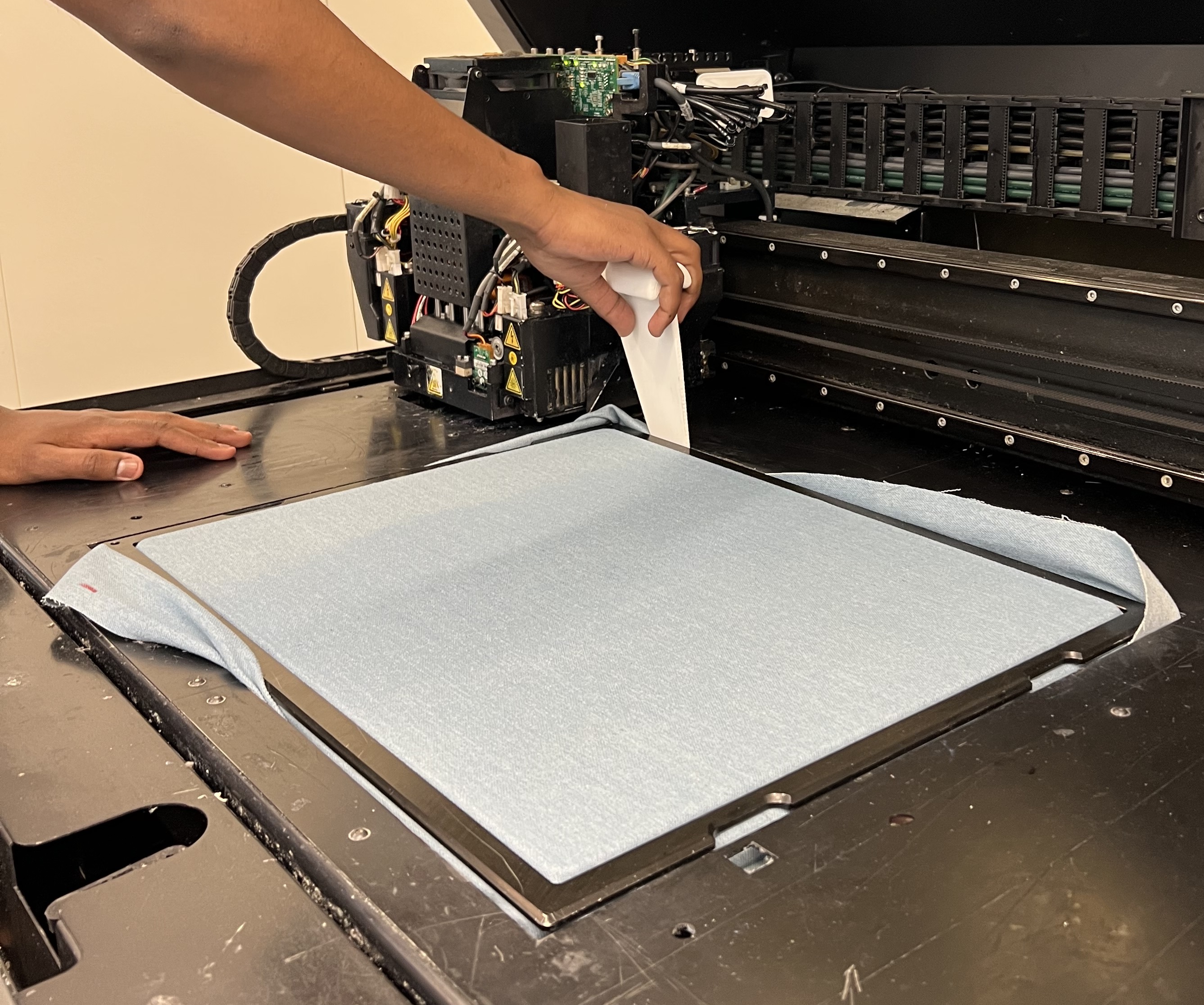

Utilizzo dello strumento per l'inserimento del tessuto per l'inserimento del tessuto in eccesso (esempio)
b. Rimuovere le fibre di tessuto sparse.
c. Spianare eventuali increspature nel tessuto sulla superficie del vassoio.
| 28. | Chiudere il coperchio. |
| 29. | Dopo aver inviato un lavoro di stampa, viene mostrato il seguente messaggio: |

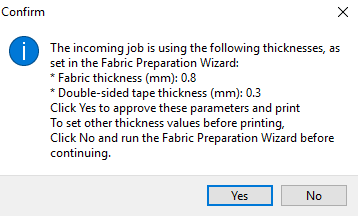

Conferma dei parametri di preparazione del tessuto (esempio)
| • | Per approvare i parametri, fare clic su Yes (Sì). La stampa inizia immediatamente. |
| • | Per aggiornare i parametri di preparazione del tessuto, fare clic su No. Questa operazione annullerà il lavoro di stampa e sarà necessario eseguire la procedura guidata Fabric Preparation (Preparazione guidata del tessuto). |
