清理滚筒废料收集器和检查滚筒刮刀

滚筒废料收集器可去掉从滚筒刮下的废料。抽吸装置会将这些废料移除到打印机的废料容器。

此组件应每周清理，以防止通向废料容器的管子堵塞，从而使废料不会溢出到打印机中。

若要清理滚筒废料收集器：
1. 准备—
• M2.5 和 M2 六角 (Allen) 扳手
• 一次性清洁手套
• 90% 异丙醇 (IPA) 或乙醇
• 清洁布
• 棉签（棉花棒或类似）
• 镜子
• 手电筒
2. 从 Options（选项）菜单中，选择 Go to Head Inspection Position（转到打印头检查位置）。
3. 戴上手套。

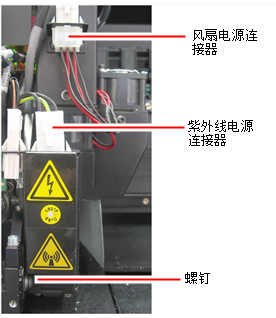

4. 断开紫外线灯电线和风扇电线。

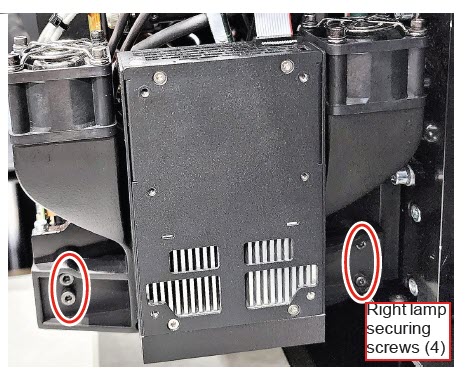

5. 拧下固定右侧紫外线灯装置的螺钉。

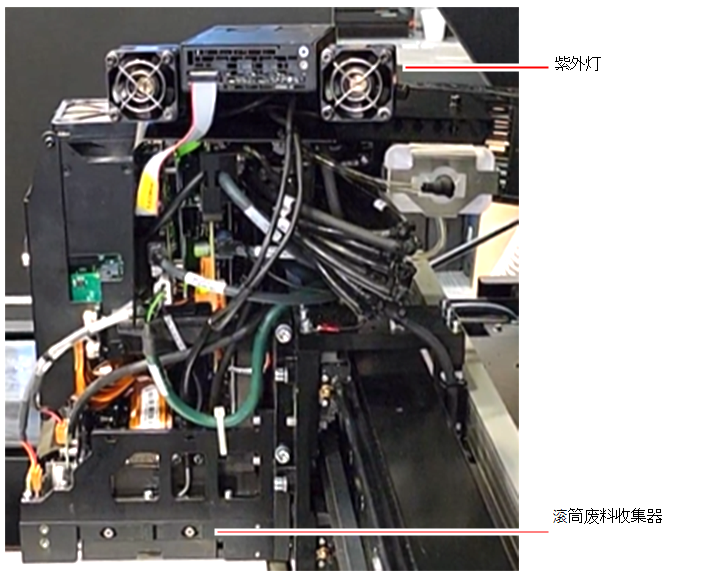

6. 拉动并提起紫外线灯装置。

7. 拧松将抽吸管固定在打印模块上的两个螺钉。

8. 提起抽吸管以将其固定在提高的位置处。

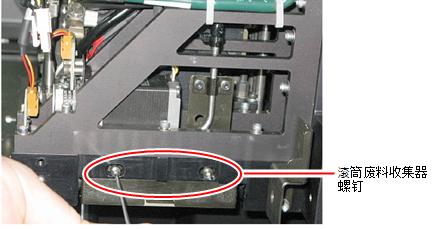

9. 拆下固定滚筒废料收集器护盖的两个螺钉并拆下收集器。
请非常小心地保存护盖螺钉。这些是特殊螺钉；如果丢失，则需要订购更换螺钉。

10. 通过提出护盖来拆下护盖，然后将其放低。
11. 使用棉签清理滚筒废料收集器和刮刀表面。确保移除任何剩余打印材料。

在装回护盖之前，可以检查滚筒刮刀的有效性—请参见下文。
若要检查滚筒刮刀的有效性：
1. 戴上清洁手套。
2. 使用异丙醇打湿一块布。
3. 使用这块布打湿滚筒底部。
4. 用手缓慢转动滚筒。随着刮刀刮擦滚筒，确保异丙醇均匀地涂抹于整个刮刀。
5. 检查滚筒。如果未干，请更换刮刀。（请参见 更换滚筒刮刀。）

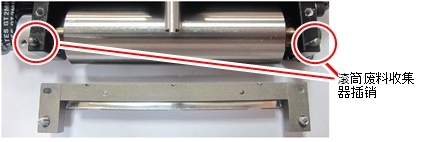

6. 在将滚筒废料收集器装回打印模块之前，确保插销干净。

若要重新组装组件：
1. 将滚筒废料收集器装回打印模块，并重新连接护盖上的护盖螺钉（请参见上文中的）。
2. 拧松固定抽吸管的螺钉。

3. 放低抽吸管以便抽吸管后部面板上的孔可见，并拧紧螺钉以固定抽吸管。
4. 重新连接螺钉，将右侧紫外线灯装置固定到打印模块上。
5. 重新连接紫外线电源和风扇电缆。
