새 헤드 설치

1.

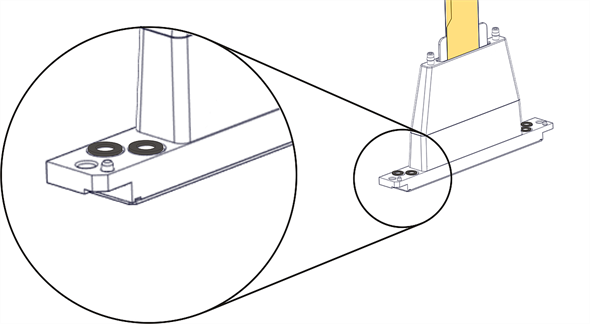

교체 헤드 내에 4개의 O링 씰을 배치합니다.

2.

위치 핀이 제위치에 있도록 하면서 헤드를 프린트 블록 안에 배치합니다.

참고: 드라이버 카드의 접촉면이 프린트 블록을 향하도록 하여 헤드를 삽입하십시오.

3.

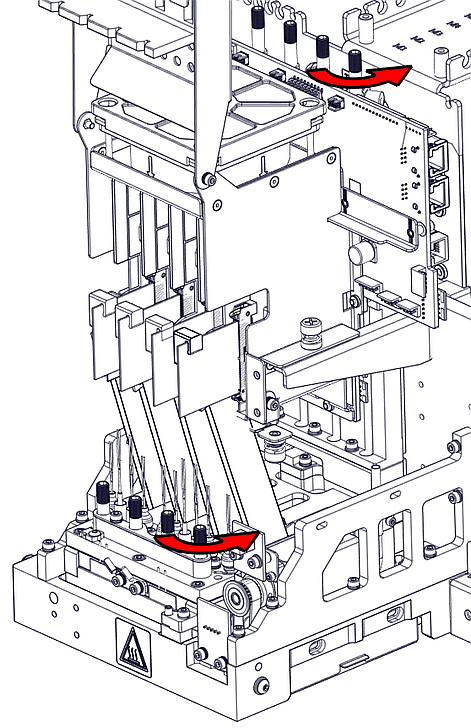

프린트 블록에 프린트 헤드를 고정하는 상단과 하단 나사를 조입니다.

참고: 이 나사를 손으로 조이십시오. 지나치게 조이지 않도록 알렌 렌치를 사용하지 마십시오.

4.

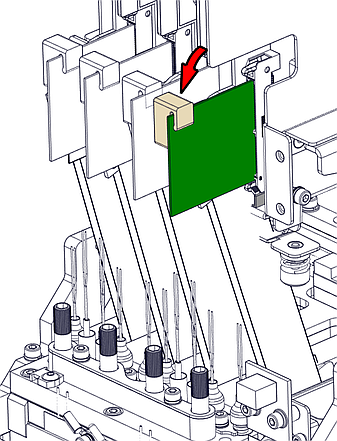

드라이버 카드를 해당 소켓에 삽입하고 카드를 고정합니다.

5.

보호 덮개를 내리고 나사를 조여 고정합니다.



헤드 교체 절차 완료 단계를 진행하십시오.
