폐기물 펌프 튜브 교체
롤러 폐기물 수집기와 퍼지 장치에서 폐기물 재료를 펌핑하는 튜브는 800시간을 사용한 후 교체해야 합니다. 이 시간 이후에는 카운터가 프린터 인터페이스 화면에 유지 관리 경보를 표시합니다.
Maintenance Counters (유지 관리 카운터) 인터페이스 내 언제 펌프 튜브를 교체해야 하는지 확인할 수 있습니다.
Maintenance Counters (유지 관리 카운터) 인터페이스를 열려면:
| ➢ | 'Maintenance Required (유지 관리 필수)' 표시기를 클릭합니다. |
또는
| ➢ | Options (옵션) 메뉴에서 (유지 관리 카운터)를 선택합니다. |

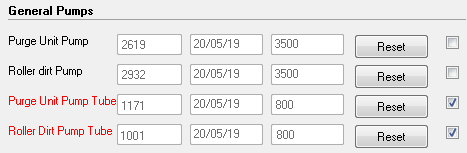

Maintenance Counters (유지 관리 카운터) 화면이 열리면 General Pumps (일반 펌프) 섹션으로 이동합니다.
교체해야 할 폐기물 펌프 튜브는 빨간색으로 표시됩니다.
참고: 오른쪽에 있는 확인란을 선택하면 해당 작업이 예정되면 'Maintenance Required (유지 관리 필요)' 표시기가 나타납니다.
롤러 폐기물 튜브를 교체하려면:
| 1. | 다음 항목을 준비합니다. |
| • | 청소용 천 2장 |
| • | Norprene® 튜브(Start-Up 키트에서 제공됨) |
| 2. | 키를 누릅니다. 또는 Options (옵션) 메뉴에서 (퍼지 위치로 이동)을 선택합니다. |
| 3. | 프린팅 블록이 퍼지 위치로 이동한 후 프린터 애플리케이션을 닫습니다. |

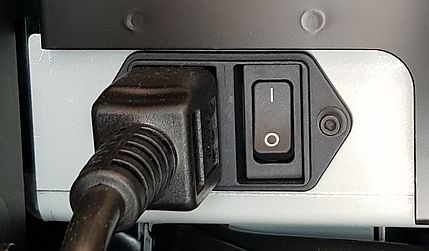

| 4. | 프린터 컴퓨터를 종료하고 프린터 후면의 주 전원 스위치를 끕니다. |

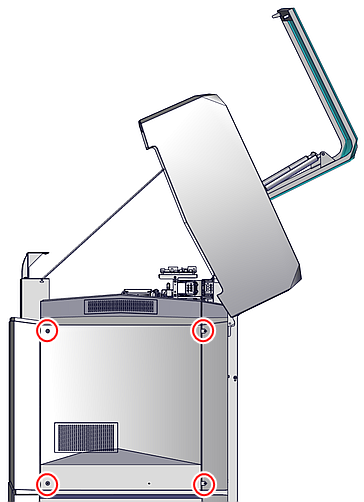

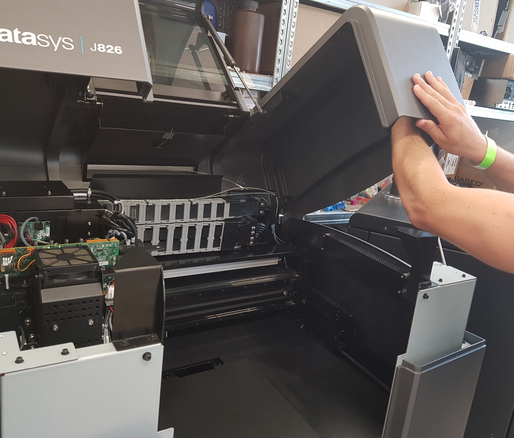

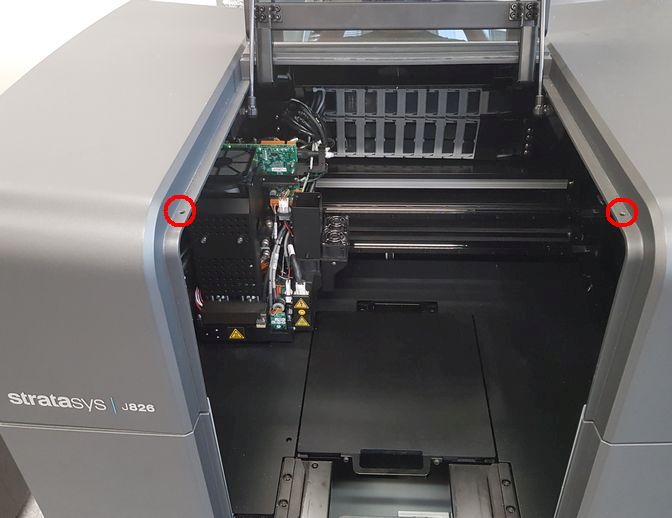

| 6. | 전체 프린터 상단을 들어 올리고 재료 캐비닛을 이동하여 오른쪽 프린터 패널에 액세스합니다(프린터를 향한 상태에서). |
| 7. | 육각(알렌) 키를 사용하여 프린터 패널을 고정하는 나사 네(4) 개를 제거합니다. |

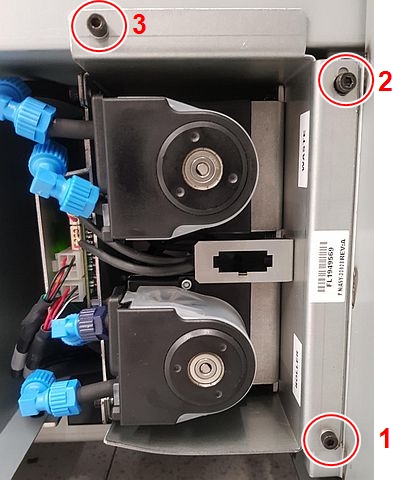

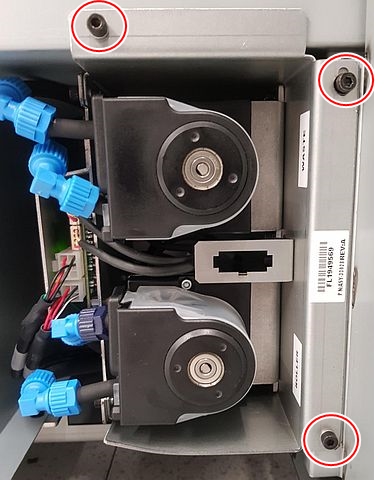

| 9. | 표시된 순서대로 펌프 하우징을 고정하고 있는 나사를 제거합니다. |
| 10. | 프린터에서 펌프 하우징을 제거하고 프린터 옆에 놓습니다. 이 작업을 하는 동안 튜브에 무리가 가해지지 않아야 합니다. |
바닥면에서의 재료 누출을 방지하려면 보호 커버로 덮은 후 펌프 장치를 제거하십시오.

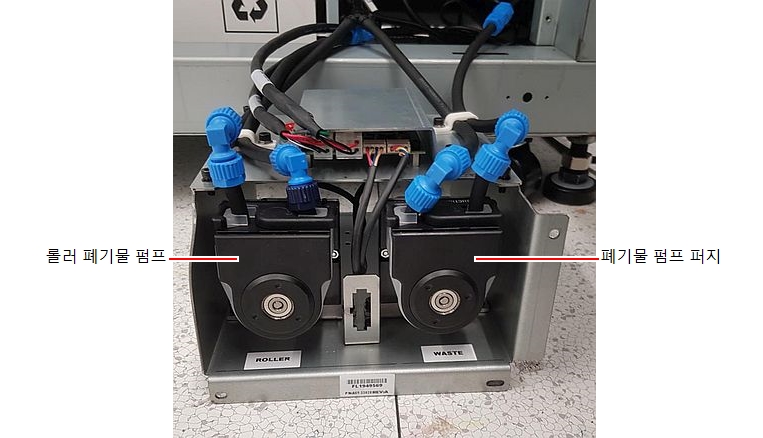

| 11. | 튜브 교체가 필요한 폐기물 펌프를 확인합니다. |

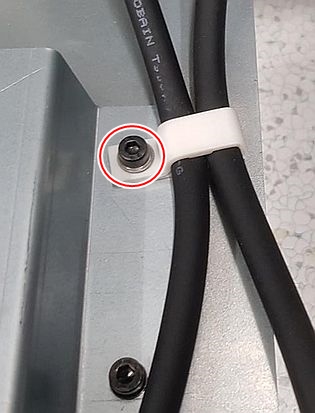

| 12. | 하우징에서 펌프 튜브를 고정하는 클램프를 풉니다. |
| 13. | 펌프의 흡입구 쪽에 연결된 튜브에 표시합니다. |

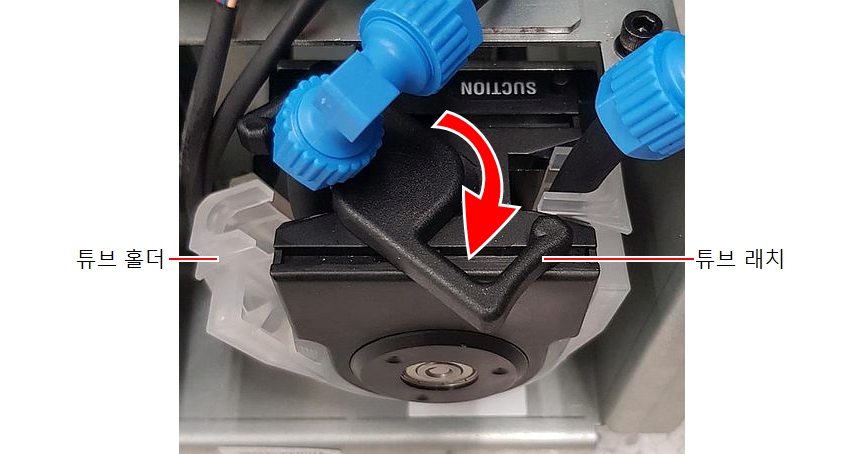

| 14. | 아래 그림과 같이 펌프의 튜브 래치를 풉니다. |
| 15. | 펌프 어셈블리에서 튜브와 함께 튜브 홀더를 제거합니다. |
| 16. | 튜브 홀더에서 튜브를 제거하고 재조립을 위해 클램프의 두 부품을 보관합니다. |

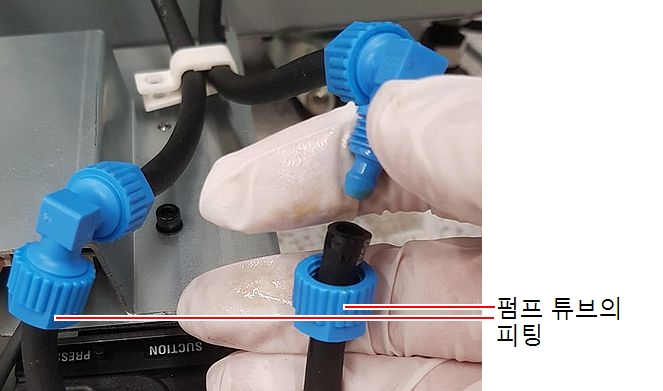

| 17. | 조심스럽게 양 끝에서 튜브를 분리합니다. 청소용 천을 사용하여 튜브에서 재료 누출을 방지합니다. |
| 18. | 펌프 튜브에 남은 피팅의 부분을 제거한 후 보관합니다. |
| 19. | 이전 튜브와 청소용 천을 버립니다. |
이러한 항목에는 미경화 프린팅 재료가 들어 있습니다. 환경 및 안전 요구 사항에 따라 폐기합니다.

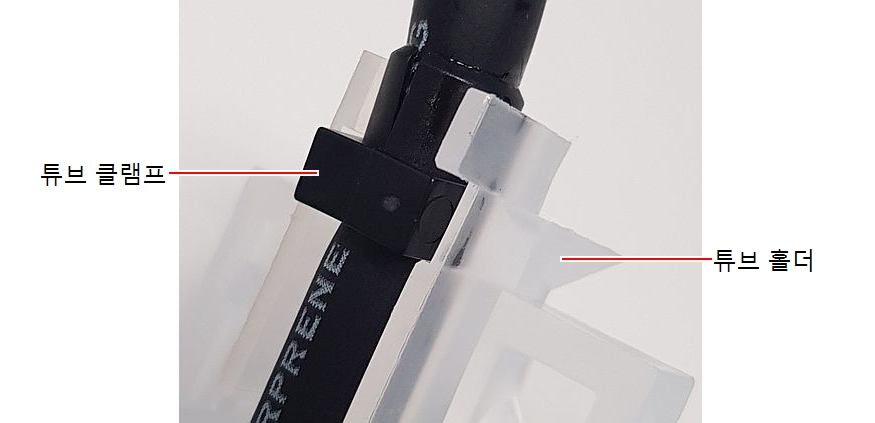

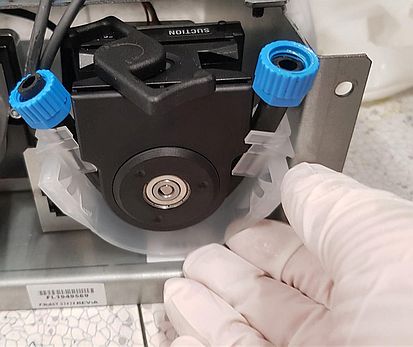

| 20. | 튜브 클램프를 새 튜브 위에 놓고 튜브를 튜브 홀더에 삽입하여, 클램프의 평평한 표면이 바깥쪽으로 향하도록 합니다. |

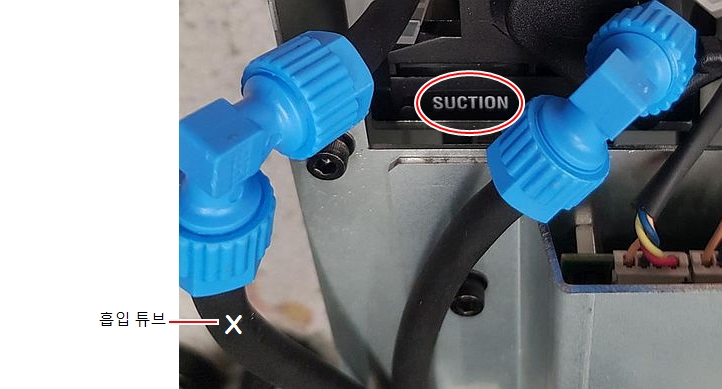

| 21. | 클램프가 있는 쪽이 SUCTION (흡입)이라고 표시된 펌프의 측면에 있음을 확인하여 홀더(새 튜브 포함)를 펌프 어셈블리에 되돌립니다. |
| 22. | 펌프의 래치를 닫아 튜브 홀더를 고정합니다. |

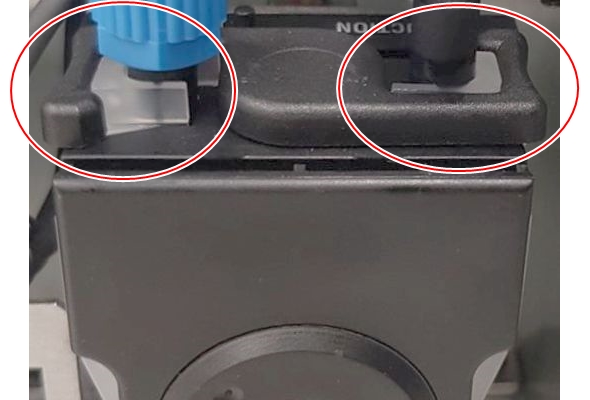

중요: 그림과 같이 튜브 홀더가 양쪽에 래치로 고정되어 있는지 확인하십시오.
| 23. | 새 펌프 튜브를 연결합니다. |
프린터의 흡입 튜브를 펌프 튜브의 올바른 쪽에 연결했는지 확인하십시오.
필요한 경우 기타 폐기물 펌프의 펌프 튜브를 교체합니다.
| 24. | 하우징에 펌프 튜브를 고정하는 클램프를 연결합니다. |
| 25. | 펌프 하우징을 프린터로 되돌리기 전에 펌프 튜브가 프린터의 튜브에 단단히 연결되어 있고 튜브 홀더가 제자리에 단단히 고정되었는지 확인하십시오. |
| 26. | 프린터에 펌프 하우징을 설치하고 튜브가 끼거나 손상되지 않도록 하십시오. |
| 27. | 측면 패널을 프린터에 연결합니다. |

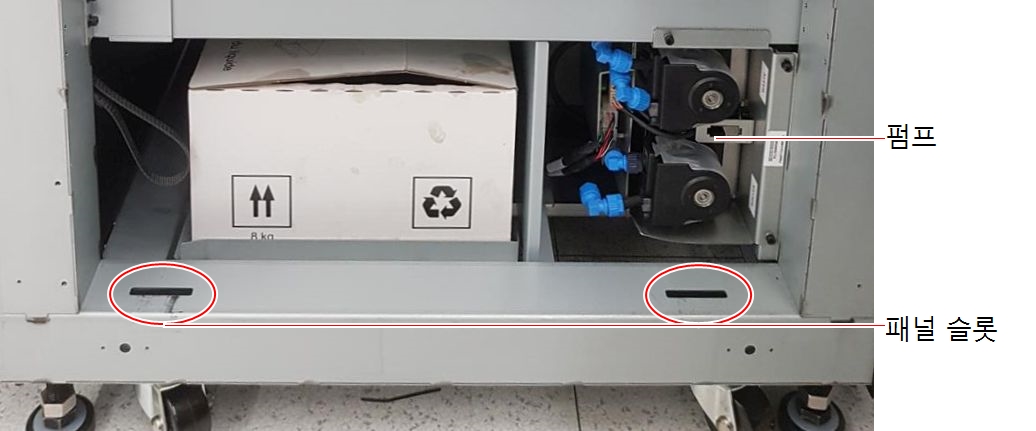

우선 패널 하단의 브래킷을 프린터 섀시의 슬롯에 맞춥니다. 그런 다음 패널을 제자리에 밀어 넣고 나사로 고정합니다.

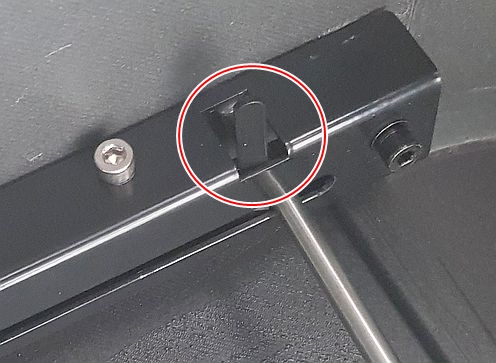

| 28. | 지지 로드를 풀어 프린터 상단을 내립니다. |
| 29. | 나사를 사용하여 프린터 상단을 고정합니다. |
| 30. | Maintenance Counters (유지 관리 카운터) 화면을 열고 General Pumps (일반 펌프) 섹션으로 이동한 다음 관련 카운터에 대해 . |
