Sostituzione dei tubi della pompa degli scarti

I tubi con cui la pompa preleva il materiale di scarto dal raccoglitore degli scarti del rullo e dall'unità di spurgo devono essere sostituiti dopo 800 ore di utilizzo. Trascorso tale periodo, nella schermata dell'interfaccia della stampante un contatore visualizza un avviso di manutenzione.

È possibile controllare quando i tubi della pompa devono essere sostituiti nell'interfaccia di Maintenance Counters (Contatori manutenzione).

Per aprire l'interfaccia di Maintenance Counters (Contatori manutenzione):
➢   Fare clic sull'indicatore "Manutenzione da eseguire".

oppure

➢   Nel menu Options (Opzioni), selezionare Maintenance Counters (Contatori manutenzione).

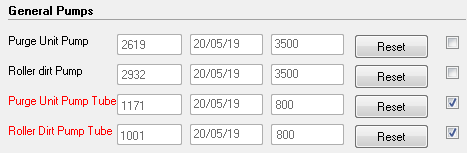

Nella schermata Maintenance Counters (Contatori manutenzione), scorrere in basso fino alla sezione General Pumps (Pompe generali).

I tubi della pompa degli scarti da sostituire vengono visualizzati in rosso.

Nota: se è selezionata la casella di controllo a destra, l'indicatore "Manutenzione da eseguire" viene visualizzato quando l'intervento è necessario.

Per sostituire i tubi degli scarti del rullo:
1.   Tenere pronti:
•   due panni per la pulizia
•   tubi Norprene® (forniti nel kit di avvio)
2.   Premere F6.
oppure
Nel menu Options (Opzioni), selezionare Go to Purge Position (Vai alla posizione di spurgo).
3.   Dopo che il blocco di stampa si sposta nella posizione di spurgo, chiudere l'applicazione della stampante.

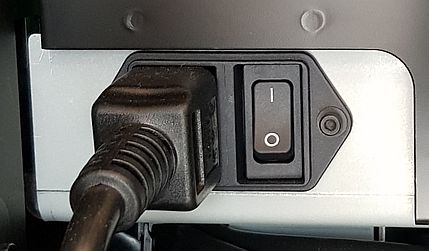

4.   Arrestare il computer della stampante e spegnere l'interruttore di alimentazione principale sul retro della stampante.

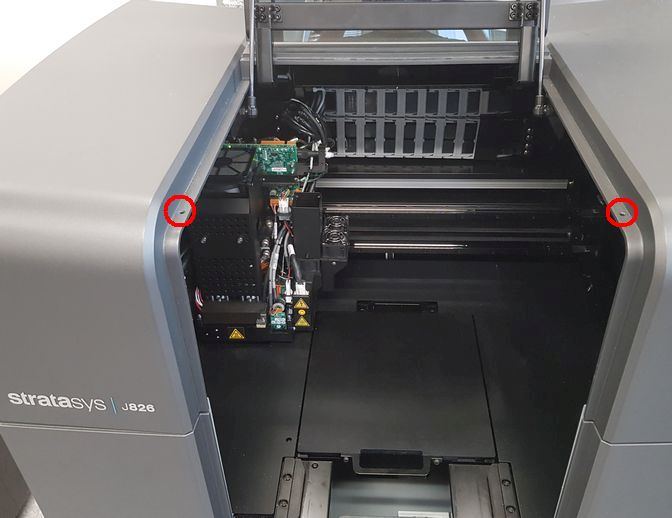

5.   Aprire la stampante e, utilizzando una chiave a brugola da 3 mm, rimuovere le due (2) viti che fissano la parte superiore della stampante.

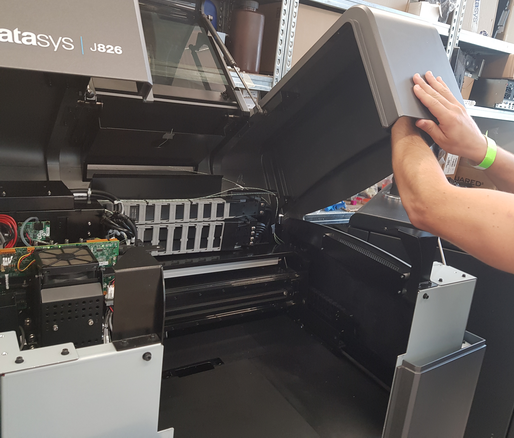

6.   Sollevare l'intera parte superiore della stampante e spostare l'armadietto dei materiali per accedere al pannello destro della stampante (guardando frontalmente la stampante).

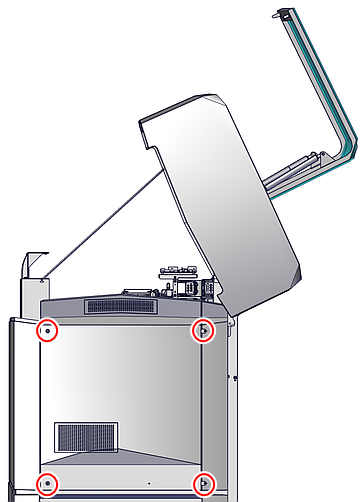

7.   Utilizzando la chiave a brugola, rimuovere le quattro (4) viti che fissano il pannello della stampante.

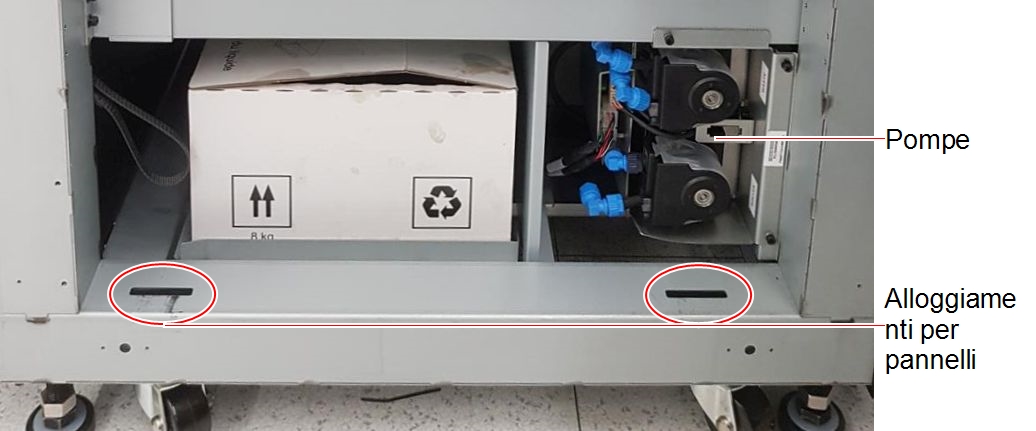

8.   Estrarre il pannello e in seguito sollevarlo per rimuoverlo.

Nota: i supporti nella parte inferiore del pannello si inseriscono negli alloggiamenti nel telaio della stampante. Per rimuovere il pannello, sollevarlo in modo che i supporti siano liberi dal telaio.

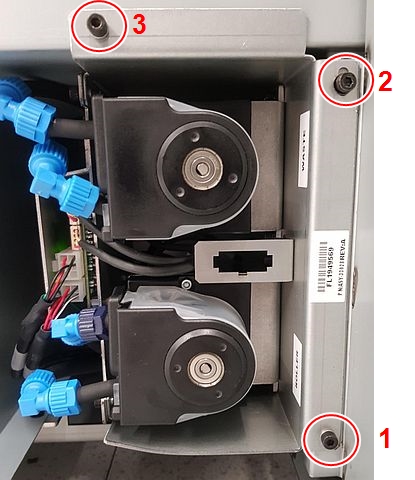

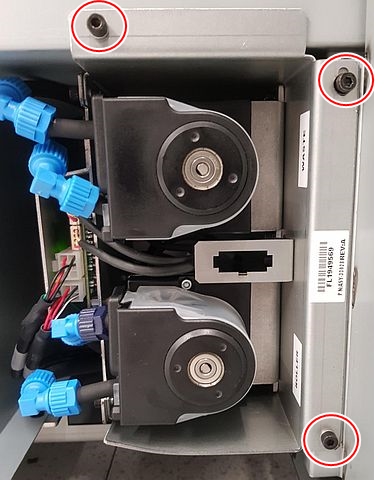

9.   Rimuovere le viti che fissano l'alloggiamento della pompa nell'ordine indicato.

10.   Rimuovere l'alloggiamento della pompa dalla stampante e posizionarlo accanto alla stampante. Assicurarsi di non forzare i tubi durante l'esecuzione della seguente operazione.

Per proteggere il pavimento da possibili fuoriuscite di materiale, appoggiare una copertura protettiva prima di rimuovere il gruppo pompa.

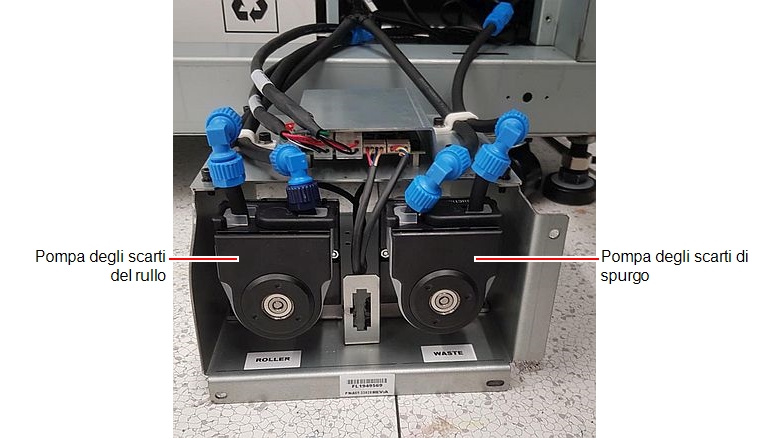

11.   Individuare la pompa degli scarti con un tubo da sostituire.

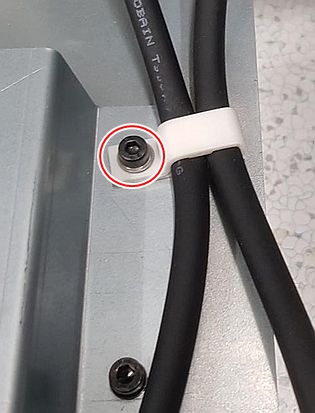

12.   Svitare il morsetto che fissa i tubi della pompa all'alloggiamento.

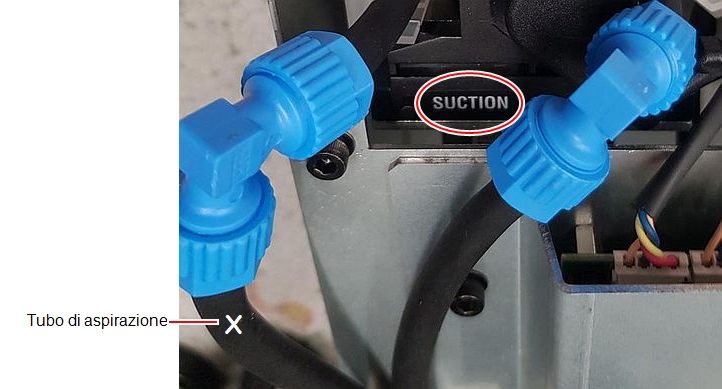

13.   Contrassegnare il tubo collegato al lato di aspirazione della pompa.

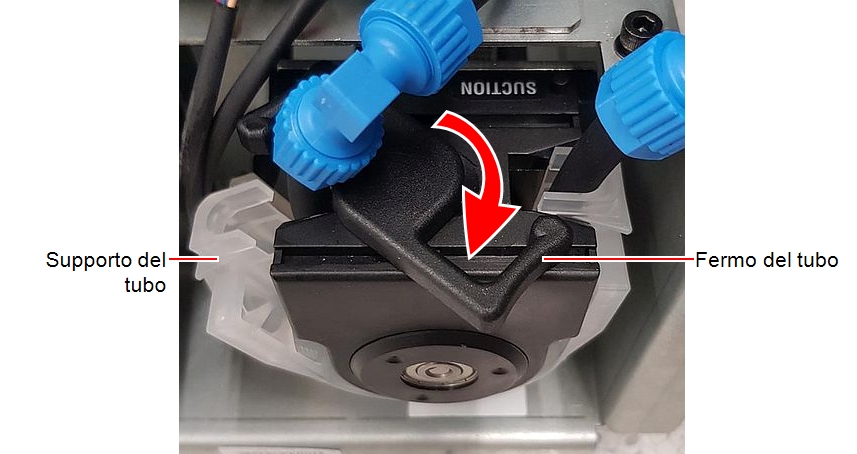

14.   Rilasciare il fermo del tubo sulla pompa, come mostrato di seguito.

15.   Rimuovere il supporto del tubo, con il tubo, dal gruppo della pompa.
16.   Rimuovere il tubo dal supporto e conservare le due parti del morsetto per rimontarle successivamente.

17.   Rimuovere con attenzione entrambe le estremità del tubo. Utilizzare i panni per la pulizia per impedire la fuoriuscita del materiale dai tubi.

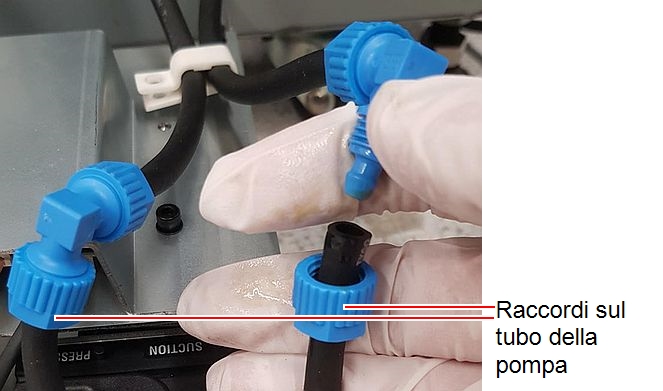

18.   Rimuovere e conservare la parte del raccordo rimasto sul tubo della pompa.
19.   Smaltire il vecchio tubo e i panni per la pulizia.
Questi elementi contengono materiale di stampa non indurito. Smaltirli come prescritto dalle normative in materia ambientale e di sicurezza.

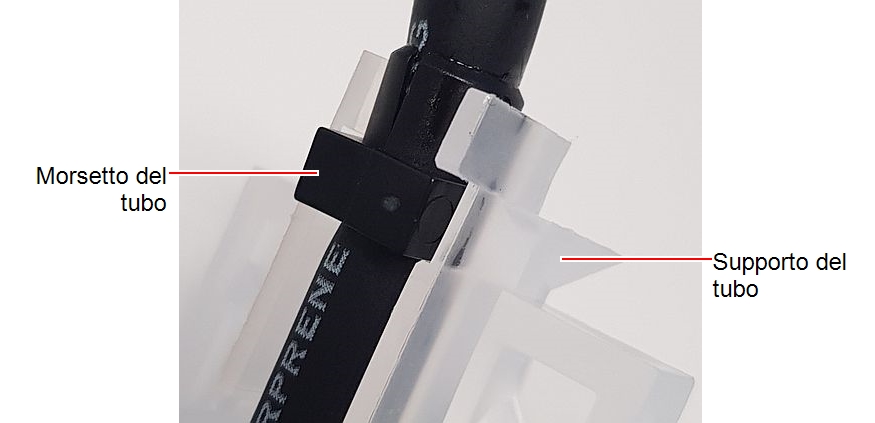

20.   Riposizionare il morsetto del tubo sul nuovo tubo e inserirlo nel supporto del tubo, verificando che la superficie piana del morsetto sia rivolta verso l'esterno.

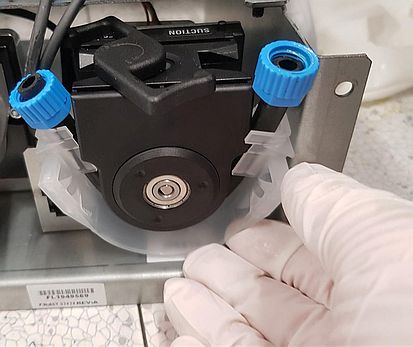

21.   Rimontare il supporto (con il nuovo tubo) nel gruppo della pompa, verificando che il morsetto corrisponda al lato della pompa contrassegnato con la scritta SUCTION (ASPIRAZIONE).

22.   Chiudere il fermo sulla pompa per fissare il supporto del tubo.

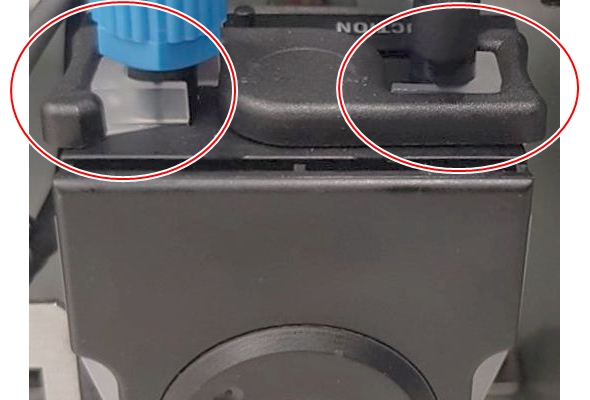

Importante: assicurarsi che il supporto del tubo sia fissato dal fermo su entrambi i lati, come mostrato.

23.   Collegare il nuovo tubo della pompa.

Assicurarsi di collegare il tubo di aspirazione dalla stampante al lato corretto del tubo della pompa.

Se necessario, sostituire il tubo della pompa sull'altra pompa degli scarti.
24.   Collegare il morsetto che fissa i tubi della pompa all'alloggiamento.

25.   Prima di rimontare l'alloggiamento della pompa nella stampante, controllare che il tubo della pompa sia saldamente accoppiato ai tubi dalla stampante e che il supporto del tubo sia bloccato saldamente in posizione.
26.   Installare l'alloggiamento della pompa nella stampante, facendo attenzione a non schiacciare o danneggiare i tubi.

27.   Collegare il pannello laterale alla stampante.

Innanzitutto, inserire i supporti della parte inferiore del pannello negli alloggiamenti nel telaio della stampante. Quindi, spingere il pannello in posizione e fissarlo con viti.

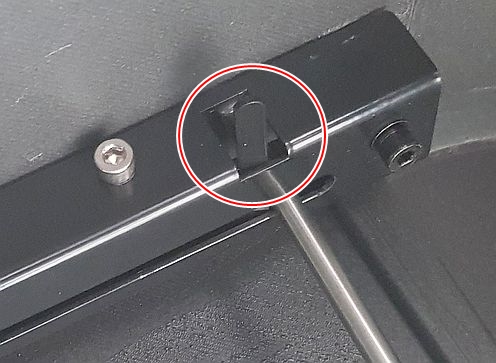

28.   Abbassare la parte superiore della stampante rilasciando l'asta di supporto.


29.   Fissare la parte superiore della stampante con le viti.

30.   Aprire la schermata Maintenance Counters (Conttatori manutenzione), scorrere in basso fino alla sezione General Pumps (Pompe generali) e fare clic su Reset (Reimposta) per reimpostare i contatori.
