Reemplazo del raspador de rodillo

Debe reemplazar la hoja del raspador del rodillo:

•   después de 1000 horas de impresión.
•   si no mantiene limpio el rodillo en forma efectiva.
Debe probar periódicamente la eficacia del raspador del rodillo cuando limpie el colector de residuos del rodillo. Consulte Limpieza del colector de residuos del rodillo e inspección del raspador del rodillo.
Para reemplazar el raspador del rodillo:
1.   Prepare:
•   una nueva hoja del raspador del rodillo
•   un destornillador Phillips 1x75 mm
•   una llave Allen de 2,5 mm y una de 2 mm
2.   Retire el conjunto de la lámpara UV derecha y la cubierta del recolector de residuos de rodillos (consulte los pasos 4 a 10 en Limpieza del colector de residuos del rodillo e inspección del raspador del rodillo ).
3.   Afloje los dos tornillos que aseguran el colector de residuos del rodillo y tire de él hacia afuera.

4.   Retire los tornillos que aseguran el ensamblado del raspador del rodillo.

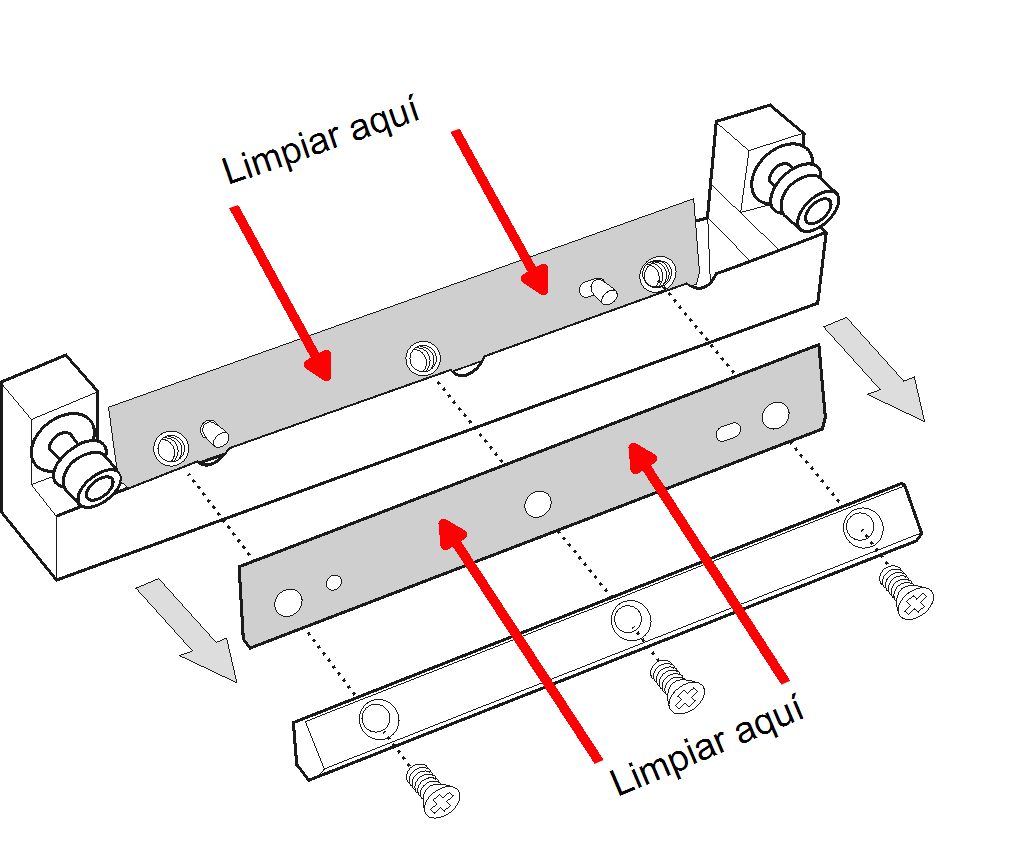

5.   Retire la hoja del raspador y deséchela.

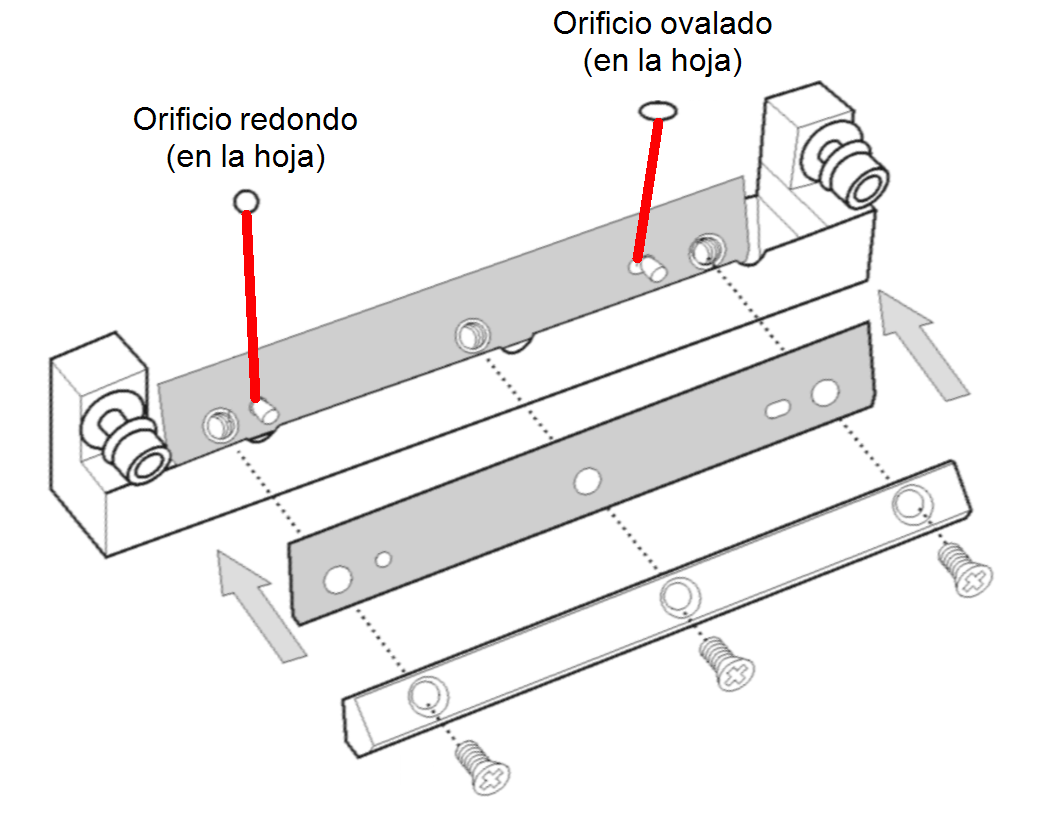

6.   Coloque la hoja nueva del raspador sobre los pernos en el soporte, como se muestra.

7.   Coloque y ajuste los tornillos de la hoja del raspador del rodillo.
Importante:
  • Ajuste los tornillos en el orden que se muestra en la figura siguiente.
  • Use los tornillos nuevos provistos en el kit de reemplazo

8.   Después de ajustar los tornillos, inspeccione la hoja y verifique que esté derecha. Si es necesario, afloje los tornillos y ajústelos nuevamente en forma uniforme.
9.   Vuelva a colocar el ensamblado del recolector de residuos de rodillos y fije el ensamblado de la lámpara UV derecha al bloque de impresión. (Ver pasos 1 a 5 en Para volver a ensamblar los componentes: .)
