Reemplazo de los tubos de bombas de residuos

Los tubos que bombean material residual desde el colector de residuos del rodillo y la unidad de purga deben reemplazarse después de 800 horas de uso. Después de este tiempo, un contador muestra una alerta de mantenimiento en la pantalla de la interfaz de la impresora.

En la interfaz de los contadores de mantenimiento puede verificar cuándo se deben reemplazar los tubos de la bomba.

Para abrir la interfaz Maintenance Counters (Contadores de mantenimiento):
➢   Haga clic en el Indicador "Maintenance Required" (Se requiere mantenimiento).

o bien

➢   En el menú Options (Opciones), seleccione Maintenance Counters (Contadores de mantenimiento).

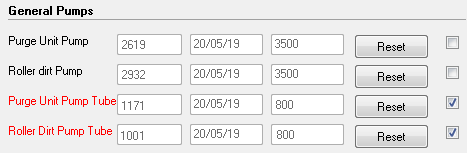

Cuando se abre la pantalla Maintenance Counters (Contadores de mantenimiento), desplácese hacia abajo a la sección General Pumps (Bombas generales).

Los tubos de la bomba de residuos que requieren reemplazo se muestran en rojo.

Nota: Si se selecciona la casilla de verificación de la derecha, el indicador "Maintenance Required" (Se requiere mantenimiento), aparece cuando esa tarea está pendiente.

Para reemplazar el tubo de residuos del rodillo:
1.   Prepare:
•   dos paños de limpieza
•   Un tubo de Norprene® (suministrado en el kit básico)
2.   Presione F6.
o bien—
En el menú Options (Opciones), seleccione Go to Purge Position (Ir a la posición de purga).
3.   Después de que el bloque de impresión se mueva a la posición de purga, cierre la aplicación de la impresora.

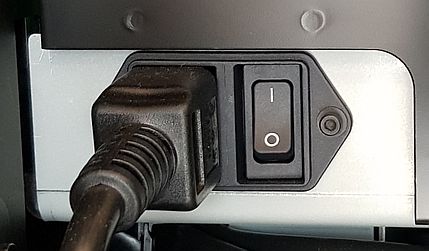

4.   Apague la computadora de la impresora y apague el interruptor de electricidad principal en la parte posterior de la impresora .

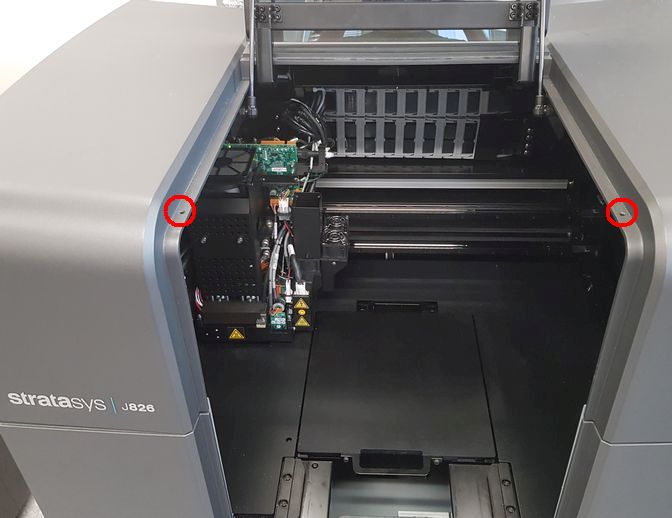

5.   Abra la impresora y, con una llave hexagonal (Allen) de 3 mm, retire los dos (2) tornillos que fijan la parte superior de la impresora.

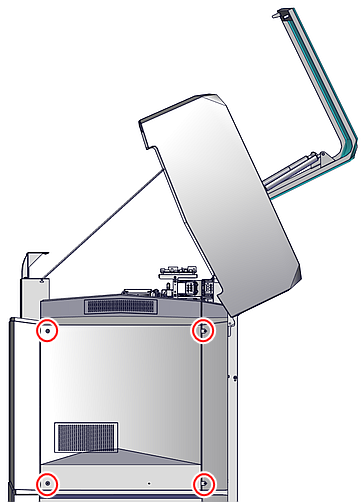

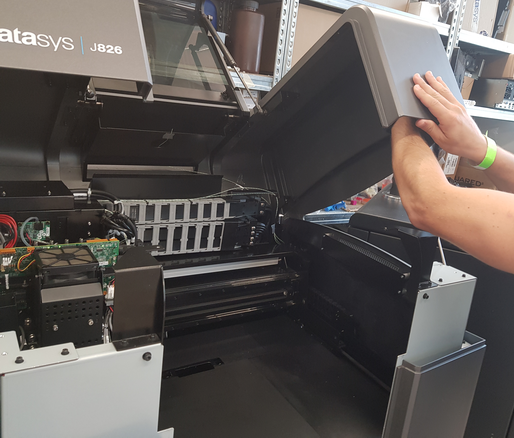

6.   Levante toda la parte superior de la impresora y mueva el gabinete de materiales para acceder al panel derecho de la impresora (frente a la impresora).

7.   Con la llave hexagonal (Allen), retire los cuatro (4) tornillos que aseguran el panel de la impresora.
8.   Extraiga el panel y levántelo para quitarlo.

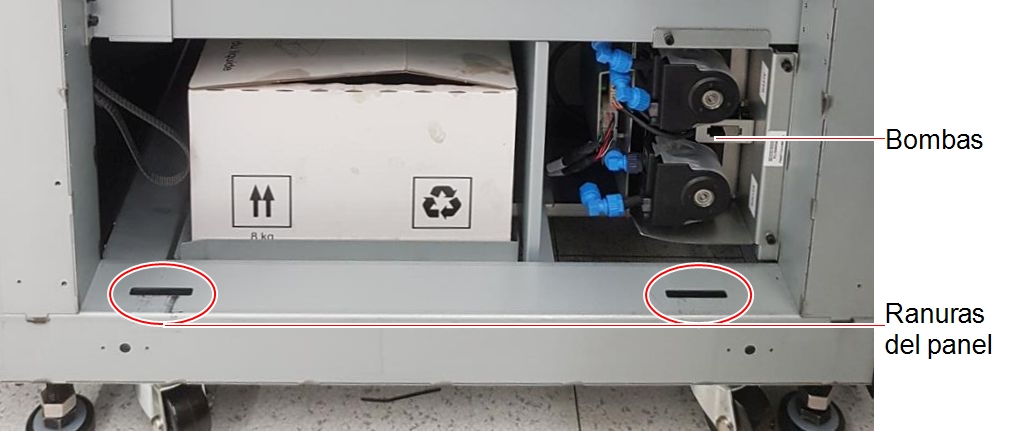

Nota: Los soportes de la parte inferior del panel encajan en las ranuras del chasis de la impresora. Para quitar el panel, levántelo para que los soportes se separen del chasis.

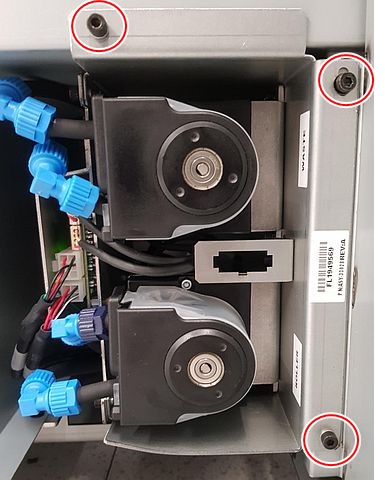

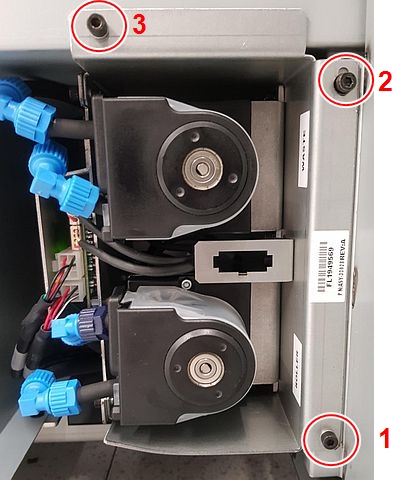

9.   Quite los tornillos que aseguran la carcasa de la bomba en el orden que se muestra.

10.   Retire la carcasa de la bomba de la impresora y colóquela junto a la impresora. Asegúrese de no tensar los tubos mientras hace esto.

Para proteger el piso de posibles fugas de material, coloque una cubierta protectora antes de retirar la unidad de la bomba.

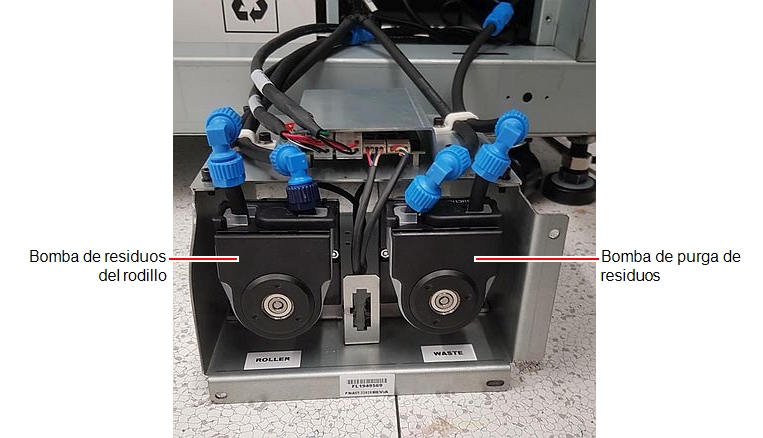

11.   Identifique la bomba de residuos que requiere el reemplazo del tubo.

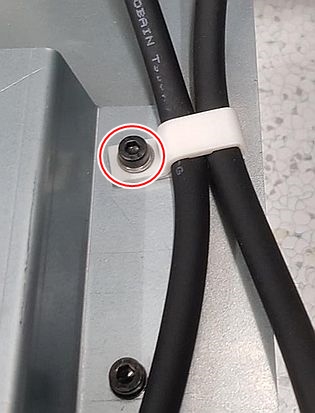

12.   Desatornille la abrazadera que fija los tubos de la bomba en la carcasa.

13.   Marque el tubo conectado al lado de succión de la bomba.

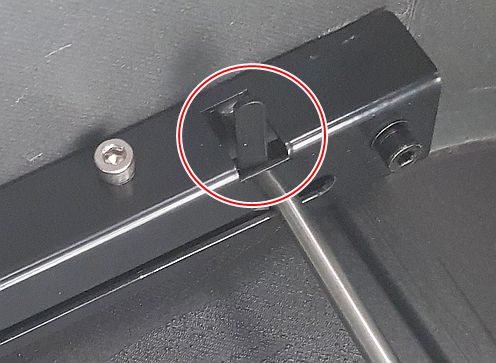

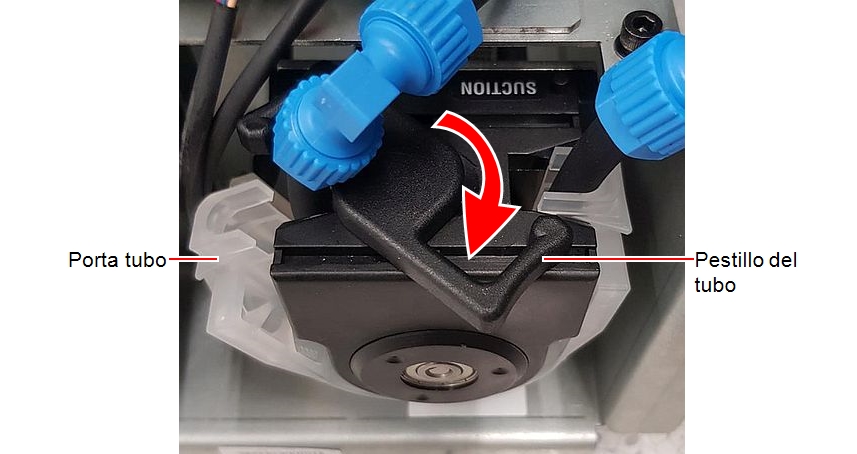

14.   Suelte el pestillo del tubo de la bomba, como se muestra a continuación.

15.   Retire el soporte del ensamblado de la bomba del tubo con el tubo.
16.   Retire el tubo del porta tubo y guarde las dos piezas de la abrazadera para la reinstalación.

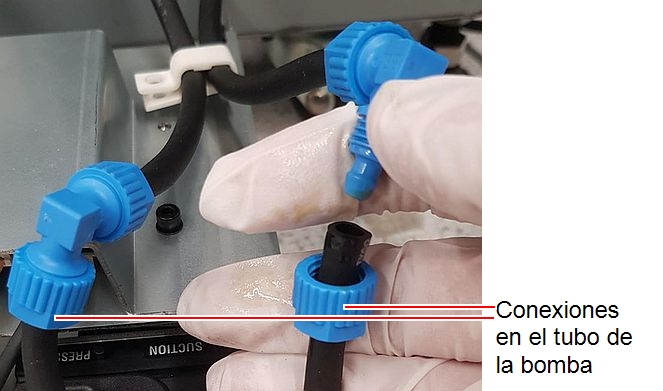

17.   Separe cuidadosamente el tubo de ambos extremos. Use los paños de limpieza para impedir que se filtre material de los tubos.

18.   Extraiga y reserve la parte de la conexión del tubo de la bomba.
19.   Deseche el tubo viejo y los paños de limpieza.
Estos elementos contienen material de impresión no curado. Deséchelos de acuerdo con los requisitos de seguridad y medio ambiente.

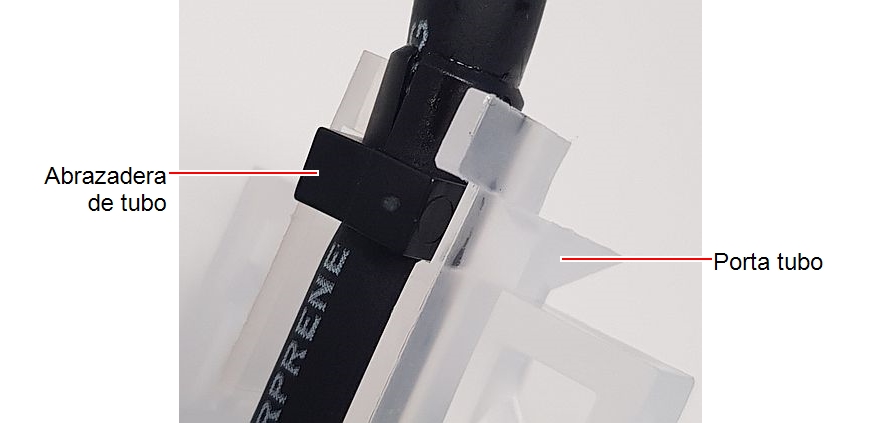

20.   Coloque la abrazadera de tubos en el tubo nuevo e introduzca el tubo en el porta tubo, verificando que la superficie plana de la abrazadera mire hacia afuera .

21.   Vuelva a colocar el porta tubo (con el tubo nuevo) ensamblado de la bomba, verificando que la abrazadera esté sobre el lado de la bomba marcado como SUCTION (Succión).

22.   Cierre el pestillo de la bomba para asegurar el soporte del tubo.

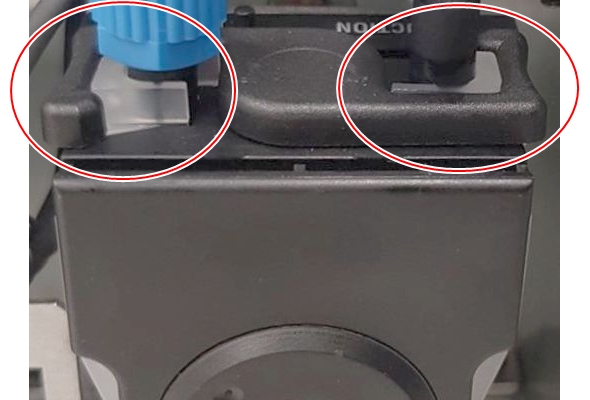

Importante: Asegúrese de que el soporte del tubo esté asegurado por el pestillo en ambos lados, como se muestra.

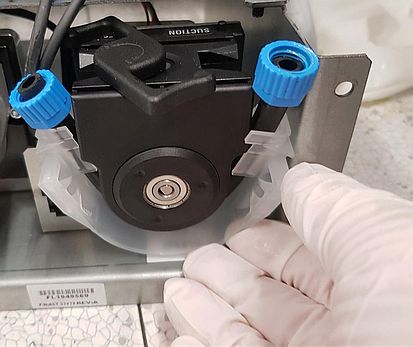

23.   Conecte el nuevo tubo de la bomba.

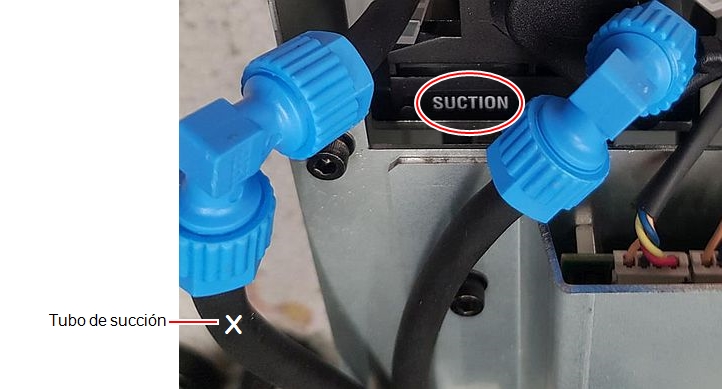

Asegúrese de conectar el tubo de succión de la impresora al lado correcto del tubo de la bomba.

Si es necesario, reemplace el tubo de la bomba en la otra bomba de residuos.
24.   Coloque la abrazadera que asegura los tubos de la bomba en la carcasa.

25.   Antes de devolver la carcasa de la bomba a la impresora, compruebe que el tubo de la bomba esté acoplado de forma segura a los tubos de la impresora y que el soporte del tubo esté firmemente fijado en su lugar.
26.   Instale la carcasa de la bomba en la impresora, asegurándose de no pellizcar ni dañar los tubos.

27.   Coloque el panel lateral en la impresora.

Primero, coloque los soportes en la parte inferior del panel en las ranuras del chasis de la impresora. Luego, empuje el panel en su lugar y asegúrelo con los tornillos.

28.   Baje la parte superior de la impresora soltando la barra de soporte.


29.   Asegure la parte superior de la impresora con los tornillos.

30.   Abra la pantalla Maintenance Counters (Contadores de mantenimiento), desplácese hacia abajo a la sección General Pumps (Bombas generales) y haga clic en Reset (Restablecer) para los contadores correspondientes
