問題のあるヘッドを取り外す

1。

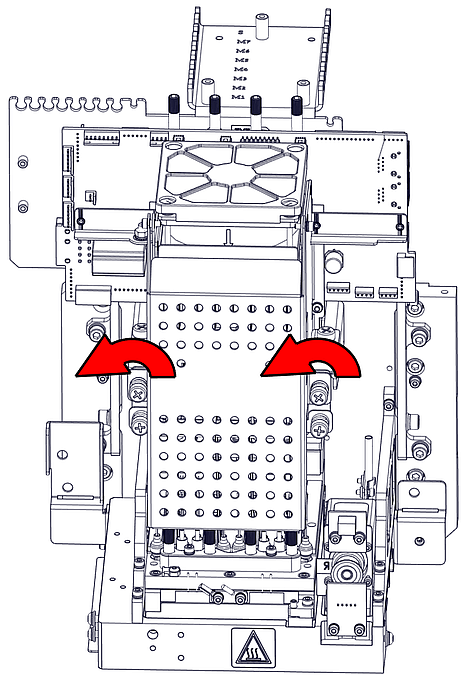

造形ブロックの前面で、造形ヘッドドライバーカード保護用のカバーを固定しているねじを緩めます。

2。

カバーを上げます。

3。

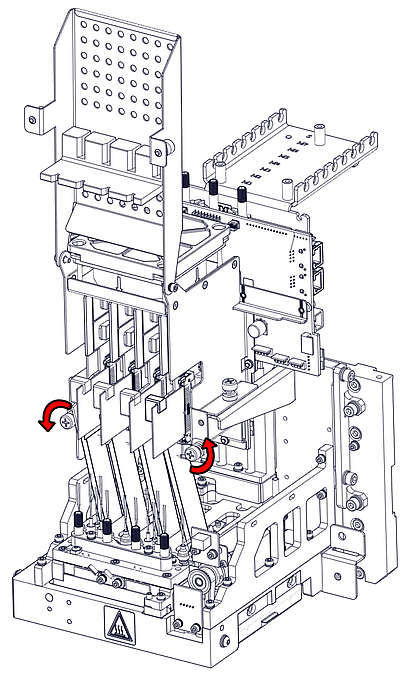

ドライバーカードブラケットを固定するねじを緩め、ブラケットを下げます。

4。

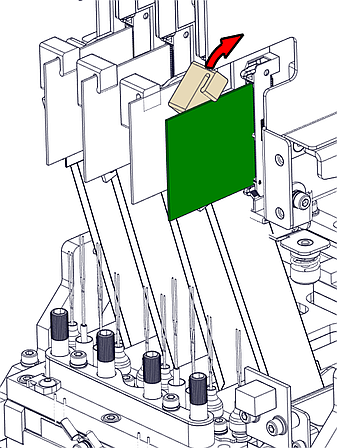

ドライバーカードサポートを開放します。

5。

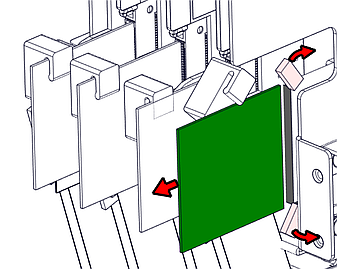

示されているポイントでラッチを開放してドライバーカードを取り出します。

6。

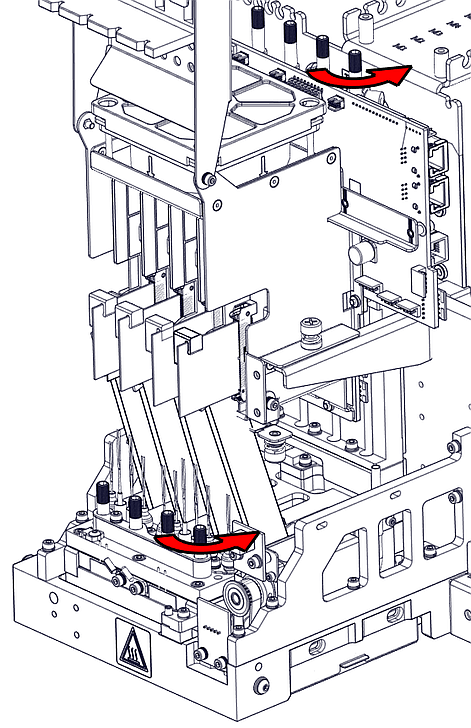

ブロックの造形ヘッドを固定する上と下のねじを緩めます。(必要に応じて、ねじを緩めるために 4 mm 六角 (アレン) キーを使用します。)

7。

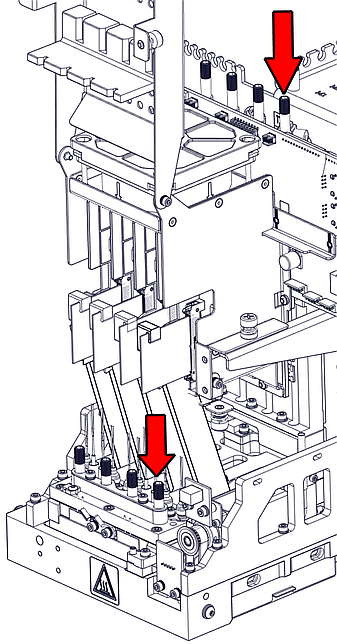

上と下の固定ねじを押して造形ヘッドを緩め、造形ヘッド底部から取り出します。

8。

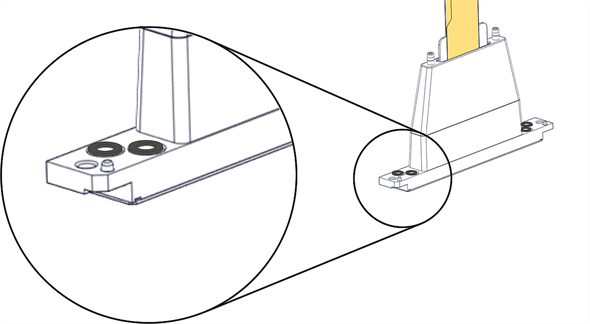

ヘッドに沿って、4 つのゴム製 O リングシールを取り外します。

造形ヘッドの O リングシール

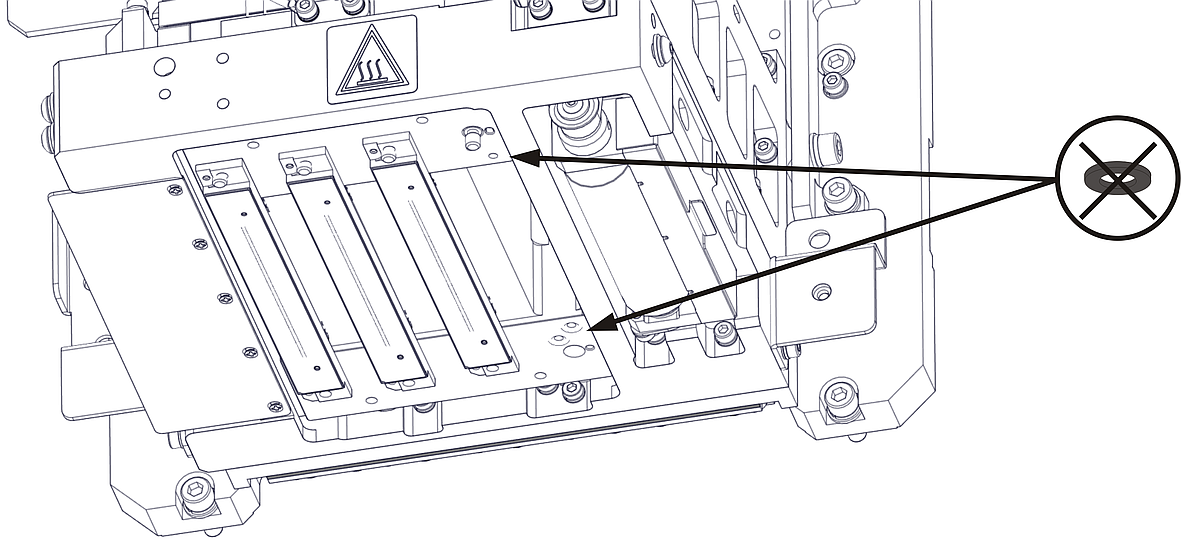

シールがヘッドから外されていない場合、造形ブロックの筐体に付着している可能性があります。その場合は、取り外します。
