Rimozione della testina difettosa

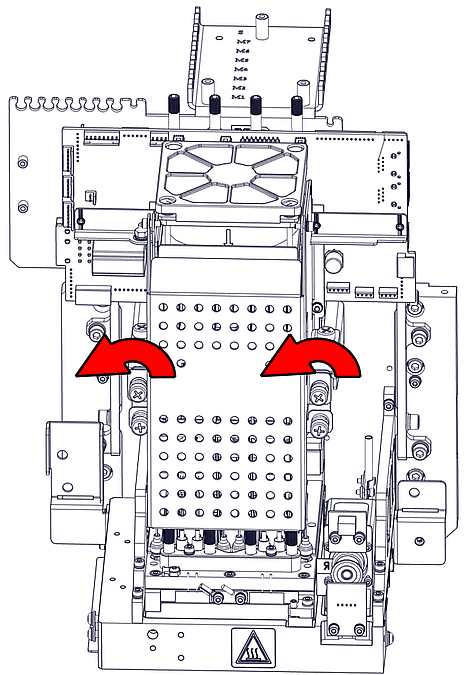

1.   Sulla parte anteriore del blocco di stampa, svitare le viti che fissano il coperchio di protezione delle schede del driver della testina di stampa.

2.   Sollevare il coperchio.

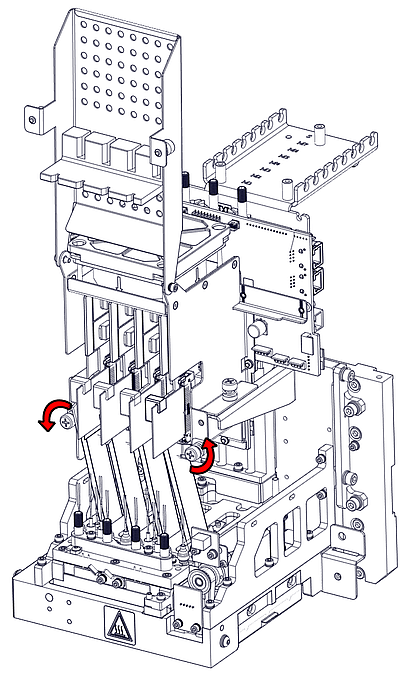

3.   Allentare le viti che fissano il supporto della scheda del driver e abbassare il supporto.

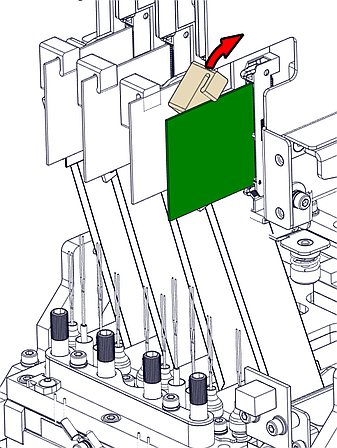

4.   Rimuovere il supporto della scheda del driver.

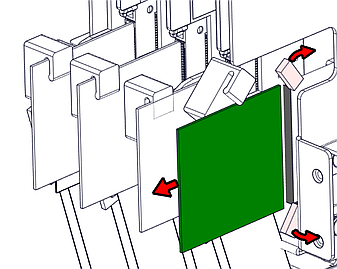

5.   Rimuovere la scheda del driver sganciando il fermo nei punti indicati.

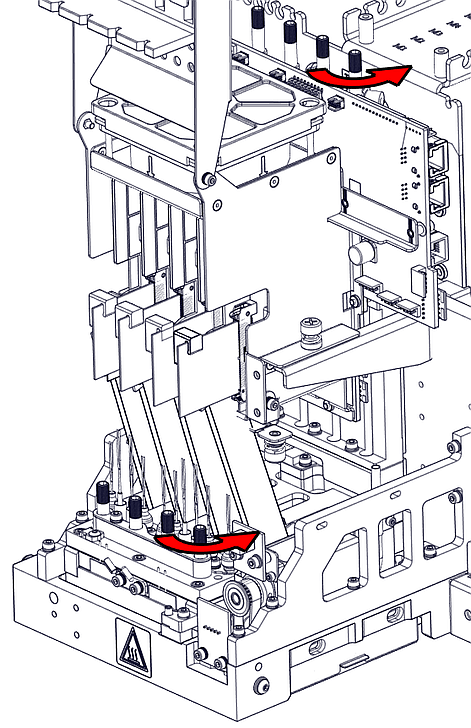

6.   Allentare le viti superiore e inferiore che fissano la testina di stampa al blocco (se necessario, utilizzare una chiave a brugola).

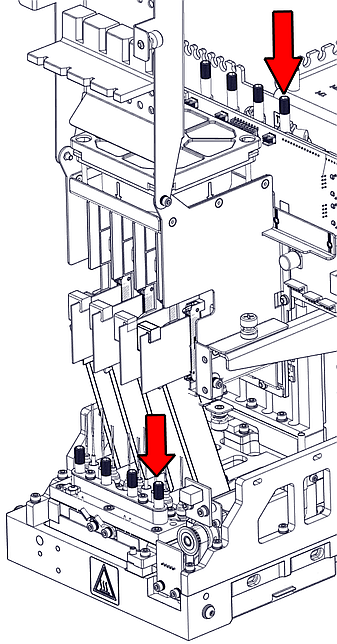

7.   Premere sulle viti di fissaggio superiore e inferiore per sganciare la testina di stampa e rimuoverla dalla parte posteriore del blocco di stampa.

8.   Assicurarsi di rimuovere, insieme alla testina, anche le quattro (4) guarnizioni di gomma.

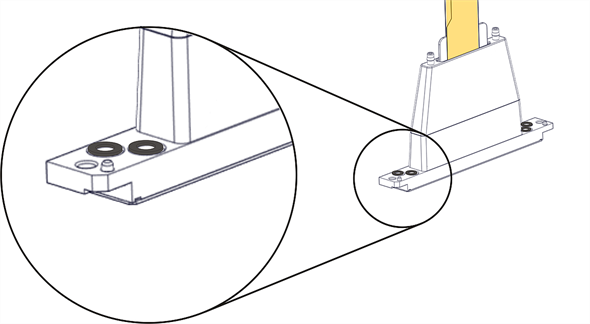

Guarnizioni sulla testina di stampa

Importante

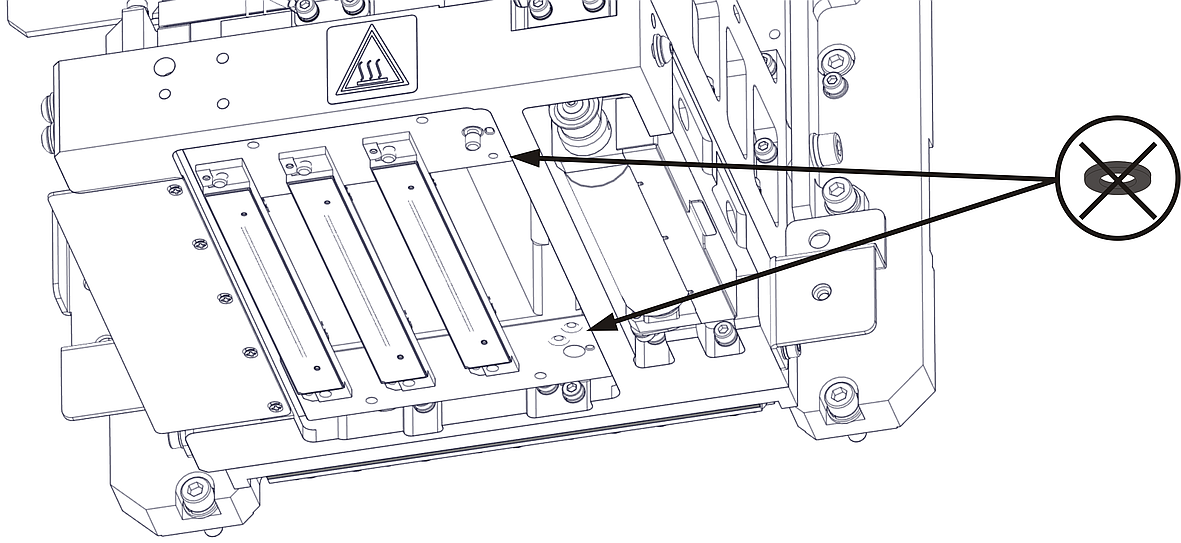

Se le guarnizioni non vengono rimosse insieme alla testina, è probabile che siano incastrate nell'alloggiamento del blocco di stampa. In tal caso, rimuoverle.

Vedere Installazione della nuova testina di stampa.
